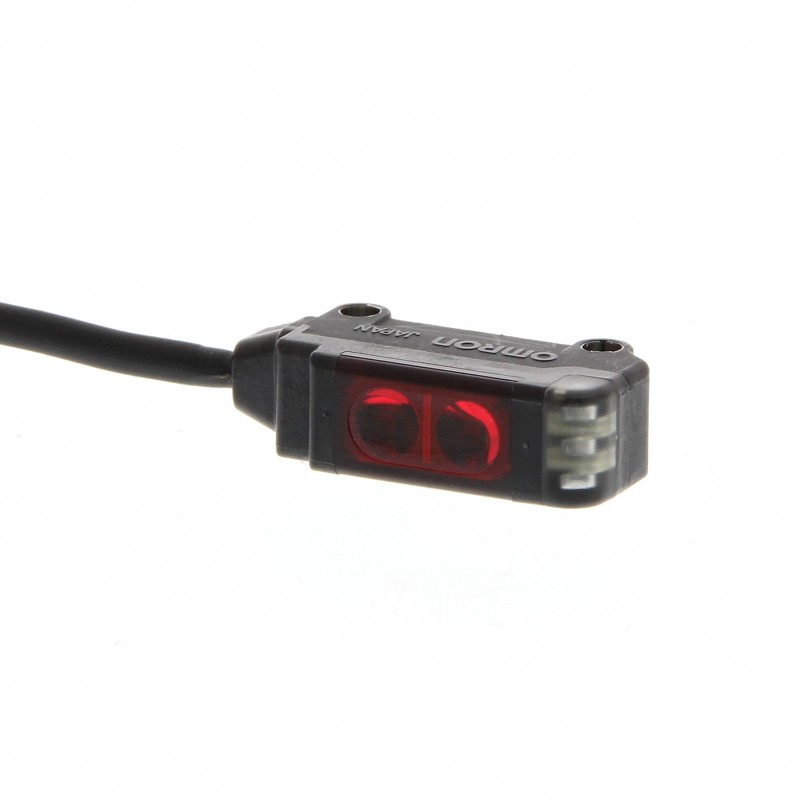

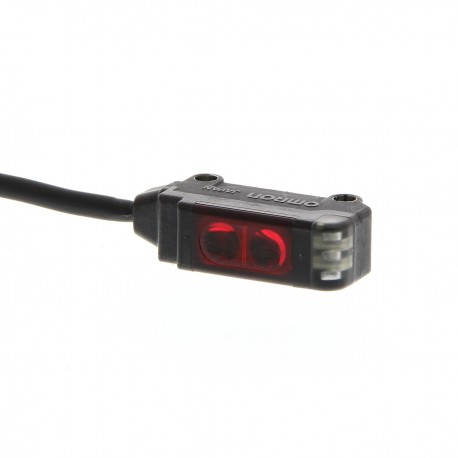

E3T-SL14 2M 149692 OMRON Fotoschalter Miniatur-Reflexionslichttaster, Weite 5..15mm PBT-Gehäuse, Stab 7x21x1.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E3T-SL14 2M 149692 OMRON Fotoschalter Miniatur-Reflexionslichttaster, Weite 5..15mm PBT-Gehäuse, Stab 7x21x1..

E3T-SL14 2M

149692

OMRON

Verfügbar

Schiff am heute

Fotoschalter - Miniatur-Reflexionslichttaster, Weite 5..15mm - PBT-Gehäuse, Stab 7x21x11mm - rot 670nm, 1ms, 12..24VDC, PNP, DON - 2m PVC-Kabel - mit Hintergrundausblendung

Mehr Infos


Lichtschranken Optische Sensoren

Optische Sensoren - Optische Mikrosensoren - OMRON

Optische Sensoren - Optische Mikrosensoren - E3T - OMRON

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

MengePreis
1+$86.53
3+$82.53
5+$81.07
7+$80.22
10+$79.49
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



E3T Optische Mikrosensoren
Optische Sensoren im Miniaturkunststoffgehäuse
Klein dimensionierte optische Sensoren in Flachbauweise und mit seitlichem
Lichtaustritt für eingeschränkte Platzverhältnisse.
• Kompakte Bauweise mit hochpräziser Nadelstrahl-LED für die Montage unter eingeschränkten Platzverhältnissen
• Flaches Modell (3,5 mm) mit zuverlässiger Hintergrundausblendung und geringem
Hell/Dunkel-Unterschied
• Einzigartige optische Ausrichtungstechnik für minimale Abweichung der optischen
Achse
• Hohe EMV und Fremdlichtunempfindlichkeit
Bestellinformationen
Sensortyp Reich-/Tastweite Anschlussart Funktions- Betriebsart
Befestigungs- schraubengröße
Bestellbezeichnung*1
NPN-Ausgang PNP-Ausgang
Einweglichtschranke 2 m – – 2 m
Hellschaltend M2 E3T-ST31 2M E3T-ST33 2M Dunkelschaltend M2 E3T-ST32 2M E3T-ST34 2M
1m Hellschaltend M2 E3T-ST11 2M E3T-ST13 2M M3 E3T-ST11M 2M E3T-ST13M 2M
Dunkelschaltend M2 E3T-ST12 2M E3T-ST14 2M M3 E3T-ST12M 2M E3T-ST14M 2M
300 mm Hellschaltend M2 E3T-ST21 2M E3T-ST23 2M M3 E3T-ST21M 2M E3T-ST23M 2M
Dunkelschaltend M2 E3T-ST22 2M E3T-ST24 2M M3 E3T-ST22M 2M E3T-ST24M 2M
Einweglichtschranke 500 mm Hellschaltend M2 E3T-FT11 2M E3T-FT13 2M Dunkelschaltend M2 E3T-FT12 2M E3T-FT14 2M
300 mm Hellschaltend M2 E3T-FT21 2M E3T-FT23 2M
Dunkelschaltend M2 E3T-FT22 2M E3T-FT24 2M
Reflexionslichtschranke 30 bis 200 mm*2
bei Reflektoren/
10 bis 100 mm*2
Hellschaltend M2 E3T-SR41-C 2M*3
E3T-SR43-C 2M*3
bei Reflexionsfolien
Dunkelschaltend M2 E3T-SR42-C 2M*3 E3T-SR44-C 2M*3
Energetische
Reflexionslichttaster
5 bis 30 mm Hellschaltend M2 E3T-FD11 2M E3T-FD13 2M M3 E3T-FD11M 2M E3T-FD13M 2M
Dunkelschaltend M2 E3T-FD12 2M E3T-FD14 2M
M3 E3T-FD12M 2M E3T-FD14M 2M
Reflexionslichttaster mit definiertem Tastbereich
Reflexionslichttaster
(Hintergrundausblendung)
5 bis 15 mm Hellschaltend M2 E3T-SL11 2M E3T-SL13 2M M3 E3T-SL11M 2M E3T-SL13M 2M
Dunkelschaltend M2 E3T-SL12 2M E3T-SL14 2M M3 E3T-SL12M 2M E3T-SL14M 2M
5 bis 30 mm Hellschaltend M2 E3T-SL21 2M E3T-SL23 2M M3 E3T-SL21M 2M E3T-SL23M 2M
Dunkelschaltend M2 E3T-SL22 2M E3T-SL24 2M M3 E3T-SL22M 2M E3T-SL24M 2M
1 bis 15 mm Hellschaltend M2 E3T-FL11 2M E3T-FL13 2M Dunkelschaltend M2 E3T-FL12 2M E3T-FL14 2M
1 bis 30 mm Hellschaltend M2 E3T-FL21 2M E3T-FL23 2M
Dunkelschaltend M2 E3T-FL22 2M E3T-FL24 2M
*1 Hängen Sie zur Bestellung von Kabelausführungen mit Roboterkabel ein '-R' an die Bestellbezeichnung an (Beispiel: E3T-FT21R 2M)
*2 Die Abstände werden mit dem Reflektor E39-R4 und der Reflexionsfolie E39-R37-CA gemessen. Informationen zu Anwendungen mit kürzerem Mindestabstand zwischen Sensor und Reflektor erhalten Sie bei Ihrer Omron-Vertretung.
*3 Reflektoren sind separat zu bestellen. Es sind auch Modelle mit mitgelieferten Reflektoren erhältlich.
192
E3T Optische Mikrosensoren
Technische Daten
Eigenschaft Einweglichtschranke Reflexionslichtschranke
Radialer (seitlicher) Lichtaustritt Flache Bauform Radialer (seitlicher) Lichtaustritt
E3T-ST1
E3T-ST2
E3T-ST3
Reich-/Tastweite E3T-ST3_: 2 m
E3T-ST1_: 1 m
E3T-ST2_: 300 mm
Lichtquelle (Wellenlänge) Rote LED (Punkt-LED) = 650 nm
Versorgungsspannung 12 bis 24 V DC ±10 %, Restwelligkeit (s-s) max. 10 %
E3T-FT1
E3T-FT2
E3T-FT1_: 500 mm
E3T-FT2_: 300 mm
E3T-SR4
30 bis 200 mm (mit E39-R4)
10 bis 100 mm (mit E39-R37-CA)
Schaltungsschutz Verpolungsschutz für Schaltausgang und Spannungsversorgung
Kurzschlussfester Ausgang
Ansprechzeit max. 1 ms
Umgebungstemperatur Betrieb –25 bis 55 °C (keine Vereisung oder Kondensation)
Lagerung –40 bis 70 °C (keine Vereisung oder Kondensation)
Schutzklasse IEC60529 IP67
Material Gehäuse PBT (Polybutylenterephthalat)
Anzeigefenster Denaturiertes Polyaryl
Verpolungsschutz für Schaltausgang und Spannungsversorgung Kurzschlussfester Ausgang, Unterdrückung
gegenseitiger Beeinflussungen, Überspannungsschutz
Objektiv Denaturiertes Polyaryl Methacrylkunstharz
Eigenschaft Energetische
Reflexionslichttaster
Reflexionslichttaster mit definiertem Tastbereich Reflexionslichttaster mit Hintergrundausblendung
Flache Bauform Radialer (seitlicher) Lichtaustritt Flache Bauform
E3T-FD1 E3T-SL1 E3T-SL2 E3T-FL1 E3T-FL2
Reich-/Tastweite 5 bis 30 mm 5 bis 15 mm 5 bis 30 mm 1 bis 15 mm 1 bis 30 mm
Hell/Dunkel-Unterschied – max. 15 %
Lichtquelle (Wellenlänge) Rote LED (Punkt-LED) = 650 nm Versorgungsspannung 12 bis 24 V DC ±10 %, Restwelligkeit (s-s) max. 10 % Schaltungsschutz Verpolungsschutz für Schaltausgang und Spannungsversorgung
Kurzschlussfester Ausgang, Unterdrückung gegenseitiger Beeinflussungen
Ansprechzeit max. 1 ms
Umgebungstemperatur Betrieb –25 bis 55 °C
Lagerung –40 bis 70 °C (keine Vereisung oder Kondensation)
Schutzklasse IEC60529 IP67
Material Gehäuse PBT (Polybutylenterephthalat)
Anzeigefenster Denaturiertes Polyaryl
Objektiv Denaturiertes Polyaryl
(mm)
25
20
15
10
5
Lichtempfangende Linse
Flip Chip (IC)
Lichtempfänger
0
Weißes Papier Schwarzes Papier
E3T-FL1@
Rückseite Front Seite
Minimaler Hell/Dunkel-Unterschied Die Koaxialoptik und die fokussierte Linse der Reflexionslichtschranken ermöglichen die Erfassung von kleinen (2 mm Durchm.) Objekten oder durch kleine Löcher
(2 mm Durchm.).
Die einzigartige Form der Licht empfangenden Linse und die
Chip-Montagetechnik bieten hohe Reichweiten für eine äußerst präzise und zuverlässige Erfassung durch schmalste Schlitze und Lücken mit z. B. einem Durchmesser von lediglich 0,5 mm.
Modelle mit Befestigungsbohrungen für
M2-oder M3-Schrauben
193
