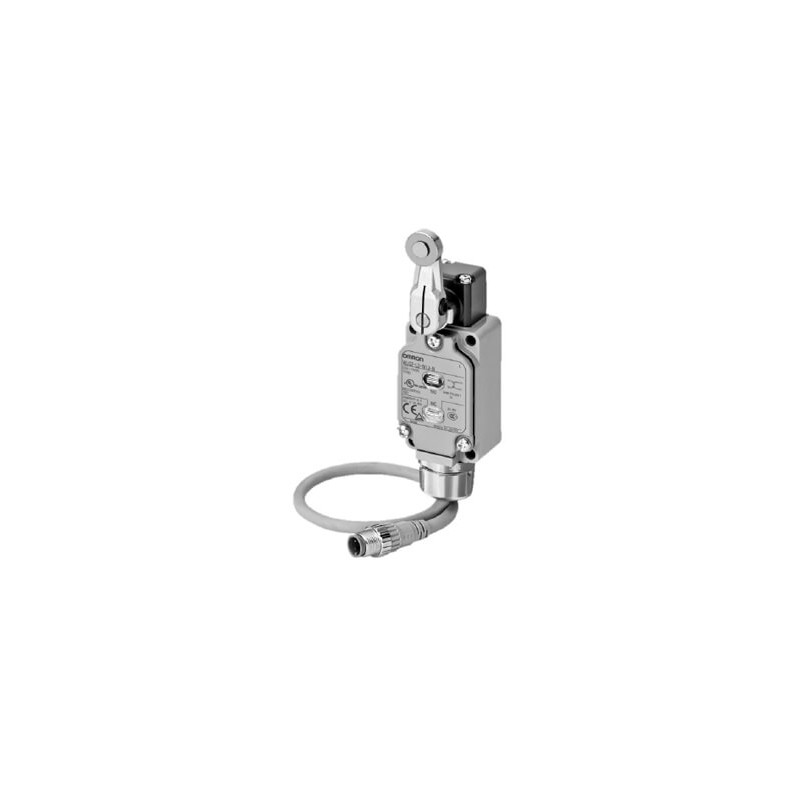

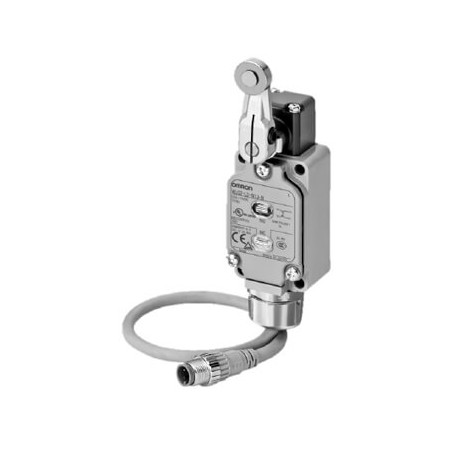

WLCA12 108409 OMRON Industrie Karriere Finale / Schalter, DOUBLE BREAK LIMIT Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

WLCA12 108409 OMRON Industrie Karriere Finale / Schalter, DOUBLE BREAK LIMIT

WLCA12

108409

OMRON

Verfügbar

Schiff am heute

Industrie Karriere Finale / Schalter, DOUBLE BREAK LIMIT

Mehr Infos


Endlagenschalter Endschalter Begrenzungsschalter

Mechanische Sensoren/Positionsschalter - Positionsschalter - OMRON

Mechanische Sensoren/Positionsschalter - Positionsschalter - WL-_T, TZ - OMRON

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

MengePreis
1+$104.56
3+$99.83
5+$98.11
7+$97.11
9+$96.47
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



WL-N Positionsschalter
Positionsschalter der Serie WL-N vereinfachen die Installation
Die Modellauswahl beschränkt sich auf die gängigsten Merkmale, um die Lagerhaltung zu vereinfachen.
• Verbesserte Haltbarkeit und Performance
• Geeignet für Standard- oder Mikrolasten
• LED mit 3D-Lichtstreuungsmuster
• Weniger Teilenummern
• Einfache Verdrahtung
• Ausführungen mit Steckverbinder, Anschlusskabel mit Steckverbinder oder
Kabelverschraubung
• Ausführungen mit Erdungsklemme besitzen EN- und IEC-Zulassung und tragen das CE-Zeichen sowie UL- und CSA-Prüfsiegel
Bestellinformationen
Betätigertyp Kontaktform und Merkmale Anschlussart CE-Kenn- Bestellbezeichnung zeich-
nung
Rollenhebel, Radius 38 mm DPDB*1
Schraubklemmen
(Pg13,5-Kabelverschraubung
Ja WLCA2-2NG-N
Einstellbarer Rollenhebel: Radius 25 bis 89 mm, Vorlaufweg 15°±5°
DPDB, hitzebeständig: 5 bis 120 °C
mit Erdungsklemme)*2
WLCA12-THG-N
Einstellbarer Rollenhebel: Radius 25 bis 89 mm, Vorlaufweg 15°±5°
DPDB, LED WLCA12-GLD-N
Rollenhebel, Radius 50 mm, Vorlaufweg 15°±5° DPDB WLCA2-7G-N Rollenhebel, Radius 63 mm, Vorlaufweg 15°±5° DPDB WLCA2-8G-N
Einstellbarer Stabhebel: Radius 25 bis 140 mm, Vorlaufweg 15°±5°
DPDB, hitzebeständig: 5 bis 120 °C WLCL-THG-N
Einstellbarer Stabhebel: Radius 25 bis 140 mm, Vorlaufweg 15°±5°
DPDB, LED Anschlusskabel mit M12-Steckverbinder
(Smart Click), mit Erdungsklemme
WLCL-2NLD-DGJ-N
Rollenhebel, Radius 38 mm, hochempfindlich, Vorlaufweg 10° +2/–1°
DPDB, LED WLG2-LDFS-DGJS-N
*1 DPDB – Der Aufbau als zweipoliger Doppelunterbrecher gewährleistet die Stromkreisunterbrechung.
(Schließer) 14 (Öffner) 12
11
Za 12
13 (Schließer)
11 (Öffner)
13
14
Last Last
*2 Modelle mit Schraubklemmen mit M20-Kabeleinführung anstatt PG13,5 sind ebenfalls erhältlich. Wenden Sie sich an Ihre OMRON-Vertretung.
290
WL-N Positionsschalter
Technische Daten
Eigenschaften
Schutzart IP67
Lebensdauer*1
Mechanisch min. 15.000.000 Schaltspiele*2
Elektrisch min. 750.000 Schaltspiele*3
Betätigungsgeschwindigkeit 1 mm/s bis 1 m/s (bei WLCA2-N)
Betätigungsfrequenz Mechanisch min. 120 Schaltspiele/Minute
Elektrisch min. 30 Schaltspiele/Minute Nennfrequenz 50/60 Hz Isolationswiderstand min. 100 MΩ (bei 500 V DC)
Kontaktwiderstand max. 25 mΩ (Anfangswert des eingebauten Schalters bei Alleintest)
Isolationsprüfspannung Zwischen Klemmen derselben Polarität 1000 V AC (600 V AC), 50/60 Hz für 1 Minute
Zwischen Strom führenden Metallteilen 2200 V AC (1.500 V AC), 50/60 Hz für 1 Minute
und Erde
Zwischen allen Klemmen und nicht
Strom führenden Metallteilen
2200 V AC (1.500 V AC), 50/60 Hz für 1 Minute
Vibrationsfestigkeit Fehlfunktion 10 bis 55 Hz, 1,5-mm-Doppelamplitude
Stoßfestigkeit Zerstörung max. 1.000 m/s²
Fehlfunktion 300 m/s²
Umgebungstemperatur (Betrieb) –10 bis 80 °C (ohne Vereisung)*4
Luftfeuchtigkeit (Betrieb) 35 bis 95 % relative Luftfeuchte
Gewicht ca. 255 g (bei WLCA2-N)
*1 Die Werte basieren auf einer Betriebstemperatur von 5 bis 35 °C und einer relativen Luftfeuchtigkeit von 40 % bis 70 %. Für weitere Informationen über andere Betriebsumgebungen wenden
Sie sich bitte an Ihre OMRON-Vertretung.
*2 Bei den hochempfindlichen Modellen beträgt die Haltbarkeit min. 1.000.000 Schaltspiele. Min. 500.000 Schaltspiele bei den wetterfesten Modellen.
*3 Bei den hochempfindlichen Modellen beträgt die Haltbarkeit min. 500.000 Schaltspiele. Min. 500.000 Schaltspiele bei den wetterfesten Modellen.
*4 Bei Niedertemperaturmodellen ist der Betriebsbereich –40 bis 40 °C (ohne Eisbildung). Bei hitzebeständigen Modellen liegt der Betriebsbereich bei 5 bis 120 °C.
Hinweis: 1. Die oben angegebenen Werte sind Anfangswerte.
2. Die Werte in Klammern bei der Angabe der Isolationsprüfspannung beziehen sich auf die hochempfindliche Ausführung mit kurzem Vorlaufweg.
Nennwerte
Eigenschaft Nennspannung (V) Nicht-induktive Last (A) Induktive Last (A)
Ohmsche Last Lampenlast Induktive Last Motorlast
Öffner Schließer Öffner Schließer Öffner Schließer Öffner Schließer
Standardschalter AC 125 10 3 1,5 10 5 2,5
250 10 2 1 10 3 1,5
500 10 1,5 0,8 3 1,5 0,8
DC 8 10 6 3 10 6
14 10 6 3 10 6
30 6 4 3 6 4
125 0,8 0,2 0,2 0,8 0,2
250 0,4 0,1 0,1 0,4 0,1
Hochempfindliche Schalter AC 125 5 – – –
250 5 – – –
DC 125 0,4 – – –
250 0,2 – – –
291
