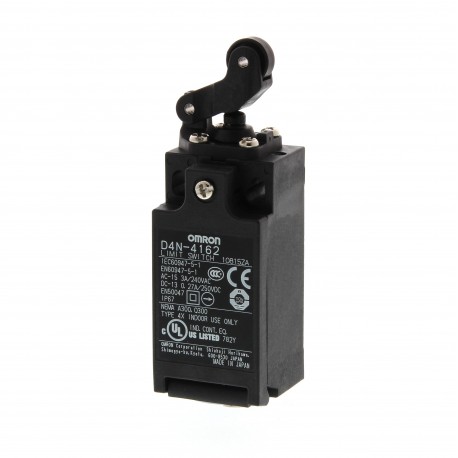

D4N-4162 170087 OMRON Security-Produkt, Kunststoff 1 Öffner / 1 Schließer M20 Brusca horizontal Articulado Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

D4N-4162 170087 OMRON Security-Produkt, Kunststoff 1 Öffner / 1 Schließer M20 Brusca horizontal Articulado

D4N-4162

170087

OMRON

Verfügbar

Schiff am heute

Security-Produkt, Kunststoff 1 Öffner / 1 Schließer M20 Brusca horizontal Articulado

Mehr Infos


Endlagenschalter Endschalter Begrenzungsschalter

Mechanische Sensoren/Positionsschalter - Positionsschalter - OMRON

Mechanische Sensoren/Positionsschalter - Positionsschalter - D4N - OMRON

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

MengePreis
1+$15.93
15+$13.68
30+$13.34
45+$13.18
60+$13.07
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



D4N Positionsschalter
Positionsschalter im Kunststoffgehäuse
Die Serie D4N von Positionsschaltern im Kunststoffgehäuse ist ideal für alle standardmäßigen mechanischen Positionserkennungsanwendungen
bei Sicherheits- ebenso wie allgemeinen Anwendungen geeignet.
• Zwangsöffnungsmechanismus mit Zulassung durch eine gemeldete Stelle
• Robustes Kunststoffgehäuse mit Schutzisolierung
• Große Auswahl an Betätigern
• M12-Steckverbinder oder Klemmenblock mit M20-Kabeleinführung
Bestellinformationen
Betätigertyp Anschlussart Bestellbezeichnung*1
1 Öffner/1 Schließer
(Sprungkontakte)
1 Öffner/1 Schließer
(Schleichkontakte)
2 Öffner
(Schleichkontakte)
2 Öffner/1 Schließer
(Schleichkontakte)
Rollenhebel
(Kunststoffhebel, Kunststoffrolle)
Bestellbezeichnung Bestellbezeichnung Bestellbezeichnung Bestellbezeichnung
M20 D4N-4120 D4N-4A20 D4N-4B20 D4N-4C20
M12-Steckverbinder D4N-9120 D4N-9A20 D4N-9B20 –
Stößel M20 D4N-4131 D4N-4A31 D4N-4B31 – M12-Steckverbinder D4N-9131 D4N-9A31 D4N-9B31 –
Rollenstößel M20 D4N-4132 D4N-4A32 D4N-4B32 D4N-4C32
M12-Steckverbinder D4N-9132 D4N-9A32 D4N-9B32 –
Einweg-Rollenhebel (horizontal) M20 D4N-4162 D4N-4A62 D4N-4B62 D4N-4C62
M12-Steckverbinder D4N-9162 D4N-9A62 D4N-9B62 – Einweg-Rollenhebel (vertikal) M20 D4N-4172 D4N-4A72 D4N-4B72 –
Einstellbarer Rollenhebel, mit Gummirolle M20 D4N-412G D4N-4A2G D4N-4B2G – (Metallhebel, Kunststoffrolle)
M12-Steckverbinder D4N-912G D4N-9A2G D4N-9B2G –
Einstellbarer Rollenhebel, mit Gummirolle M20 D4N-412H D4N-4A2H D4N-4B2H – (Metallhebel, Gummirolle)
M12-Steckverbinder D4N-912H D4N-9A2H D4N-9B2H –
Schalter mit Spätöffner/Frühschließer-Kontakten
Spätöffner/Frühschließer (MBB, Make Before Break) besitzen eine überlappende Struktur, sodass der Schließer schließt, bevor der Öffner öffnet.
Betätigertyp Anschlussart Bestellbezeichnung*1
1 Öffner/1 Schließer (Schleichkontakte) 2 Öffner/1 Schließer (Schleichkontakte)
Rollenhebel
(Kunststoffhebel, Kunststoffrolle)
M20 D4N-4E20 D4N-4F20
M12-Steckverbinder D4N-9E20 –
Rollenstößel M20 D4N-4E32 D4N-4F32
M12-Steckverbinder D4N-9E32 –
Einweg-Rollenhebel (horizontal) M20 D4N-4E62 D4N-4F62
M12-Steckverbinder D4N-9E62 –
*1 Die Öffnerkontakte verfügen über den Zwangsöffnungsmechanismus mit Zulassung.
286
D4N Positionsschalter
Technische Daten
Lebensdauer*1
Mechanisch min. 15.000.000 Schaltspiele*2
Elektrisch min. 500.000 Schaltspiele bei einer ohmschen Last von 3 A bei 250 V AC
min. 300.000 Schaltspiele bei einer ohmschen Last von 10 A bei 250 V AC
Betätigungsgeschwindigkeit Rollenhebel 1 mm/s bis 0,5 m/s
Betätigungsfrequenz max. 30 Schaltspiele/Minute
Minimal verwendbare Last Ohmsche Last von 1 mA bei 5 V DC (N-Pegel-Referenzwert)
Schutz gegen elektrischen Schlag Klasse II (Schutzisolierung) Verschmutzungsgrad (Betriebsumgebung) 3 (EN60947-5-1) Kontaktabstand Sprungkontakt: min. 2 x 0,5 mm
Schleichkontakt: min. 2 x 2 mm
Bedingter Kurzschlussstrom 100 A (EN60947-5-1) Therm. Nennstrom (Ith) 10 A (EN60947-5-1) Umgebungstemperatur Betrieb –30 bis 70 C ohne Eisbildung Schutzklasse IP67 (EN60947-5-1)
*1 Die Lebensdauer ist für eine Umgebungstemperatur von 5 bis 35 °C und eine Luftfeuchtigkeit von 40 bis 70 % angegeben.
*2 min. 10.000.000 Schaltspiele für Gabelhebel-Betätiger.
1 Schließer/1 Öffner (Sprungkontakte)
Wenn Metallablagerungen zwischen Kontakten auf der Öffnerseite vorhanden sind, können diese durch die Scher- und Zugkräfte getrennt werden, die erzeugt werden, wenn Teil B des Sicherheitsnockens oder -kolbens gegen Teil A des beweglichen
Kontakts drückt. Wenn sich der Sicherheitsnocken oder –kolben in Richtung des Pfeils bewegt, wird der Positionsschalter betätigt.
1. Verschweißte Kontakte 2. Trennen der Kontakte
Beweglicher Kontakt
Kontaktfeder des
beweglichen
Kontakts
Stößel
Die Nockenscheibe drückt die Kontaktfeder des beweglichen Kontakts unmittelbar nach oben.
3. Komplett getrennte Kontakte
Feststehender
Kontakt (Öffner)
Nockenscheibe
1 Öffner/1 Schließer (Schleichkontakte) 2 Öffner (Schleichkontakte)
Feststehender Kontakt (Öffner)
Feststehender Kontakt (Öffner)
Kontaktfeder
Rückstellfeder
Beweglicher Kontakt
Stößel
Feststehender Kontakt (Schließer)
Kontaktfeder
Rückstellfeder
Beweglicher Kontakt
Stößel
Öffner entspricht EN60947-5-1, Zwangsöffnung
Bei Kontaktverschweißungen werden die Kontakte durch das Eindrücken des Stößels zwangsweise voneinander getrennt.
Das Symbol " " kennzeichnet Schalter mit zugelassenem
Zwangsöffnungsmechanismus.
287
