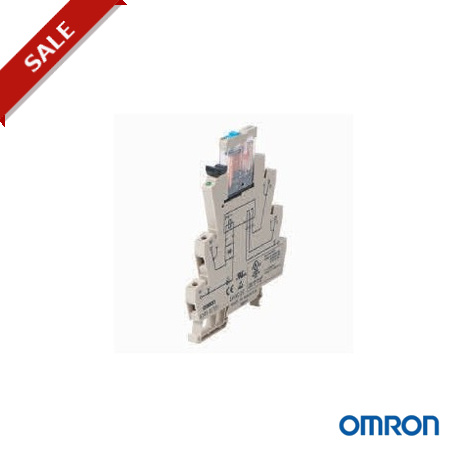

G2RV-SL500 48VAC/VDC 225272 OMRON SPDT 6A Relais Klemme+Base Push-in 48Vca/dc

G2RV Steckbare Industrierelais
Das einzig wahre 6-mm-Industrierelais
Bestellinformationen
Das Relais der Serie G2RV von Omron wurde von Grund auf neu entwickelt und nicht aus einem umkonstruiert und ist das einzige wirklich schlanke Industrierelais auf dem Markt. Folglich bietet das G2RV zahlreiche Vorteile für Maschinen- und Schaltschrankhersteller. Mit nur 6 mm Breite ist das Relais ideal für kompakte
Schaltschränke und Ausrüstungen geeignet und bietet die für industrielle
Anwendungen geforderte Haltbarkeit und Zuverlässigkeit.
• Ausführungen mit feststellbarer Prüftaste erhältlich
• Großflächige Relais-Pins – ausgezeichnete Verbindung
• LED/mechanische Schaltstellungsanzeige – Überwachung der Schaltkontaktlage
• Transparentes Gehäuse – zur visuellen Überprüfung des Relais
• Schmale Bauform – Platz sparend
• Push-in-Verbindungskämme/Zubehör – einfache Verdrahtung
• Spezielle Eingangsart mit vergoldeten Kontakten
• Kompatibel mit G3RV
Relais Eingangsspannung Bestellbezeichnung
Schraubklemmen Push-In-Schraublosklemmen
(SLC)
Standardtyp ohne feststellbare Prüftaste 12 V DC G2RV-SL700 DC12 G2RV-SL500 DC12
24 V DC G2RV-SL700 DC24 G2RV-SL500 DC24
24 V AC/DC G2RV-SL700 AC/DC24 G2RV-SL500 AC/DC24
48 V AC/DC G2RV-SL700 AC/DC48 G2RV-SL500 AC/DC48
110 V AC G2RV-SL700 AC110 G2RV-SL500 AC110
230 V AC G2RV-SL700 AC230 G2RV-SL500 AC230
Standardtyp mit feststellbarer Prüftaste 24 V DC G2RV-SL701 DC24 G2RV-SL501 DC24
24 V AC/DC G2RV-SL701 AC/DC24 G2RV-SL501 AC/DC24
Eingangsart 12 V DC G2RV-SL700-AP DC12 G2RV-SL500-AP DC12
24 V DC G2RV-SL700-AP DC24 G2RV-SL500-AP DC24
24 V AC/DC G2RV-SL700-AP AC/DC24 G2RV-SL500-AP AC/DC24
48 V AC/DC G2RV-SL700-AP AC/DC48 G2RV-SL500-AP AC/DC48
110 V AC G2RV-SL700-AP AC110 G2RV-SL500-AP AC110
230 V AC G2RV-SL700-AP AC230 G2RV-SL500-AP AC230
Zubehör
Typ Beschreibung Bestellbezeichnung Verbindungskamm 2-polig P2RVM-020_ Verbindungskamm 3-polig P2RVM-030_ Verbindungskamm 4-polig P2RVM-040_ Verbindungskamm 10-polig P2RVM-100_ Verbindungskamm 20-polig P2RVM-200_
SPS-Schnittstelle Verbindet 8 Relais und SPS-Ausgang P2RVC-8-O-F SPS-Schnittstelle Verbindet 8 Relais und SPS-Eingang P2RVC-8-I-F
Beschriftungsschild Kunststoff, für Sockelmontage R99-15 für G2RV
Beschriftungsschild
(Aufkleber)
Papier, zur Anbringung an Sockel oder Relais R99-16 für G2RV
Isolierplatte Bietet Isolierung zwischen benachbarten Relais, um eine 400-V-Isolierung zu gewährleisten P2RV-S
Nur Relais Wartungsteil für G2RV-SL_00-Serie, 12 V DC G2RV-1-S DC11
Nur Relais Wartungsteil für G2RV-SL_00-Serie, 24 V DC und 24 V AC/DC G2RV-1-S DC21
Nur Relais Wartungsteil für G2RV-SL_00-Serie, 48 V AC/DC und 110/230 V AC G2RV-1-S DC48
Nur Relais Wartungsteil für G2RV-SL_01-Serie, 24 V DC und 24 V AC/DC G2RV-1-SI SC21
Nur Relais Wartungsteil für G2RV-SL-AP-Serie, 12 V DC G2RV-1-S-AP DC11
Nur Relais Wartungsteil für G2RV-SL-AP-Serie, 24 V DC und 24 V AC/DC G2RV-1-S-AP DC21
Nur Relais Wartungsteil für G2RV-SL-AP-Serie, 48 V AC/DC und 110/230 V AC G2RV-1-S-AP DC48
Hinweis: _ Farbe wählen: R = Rot, S = Blau, B = Schwarz
599
G2RV Steckbare Industrierelais
Anschlusskabel
SPS-Marke SPS-Typ Anzahl der E/A E/A-Typ Kabellänge Bestellbezeichnung
Omron CJ1 32 Digitalausgang (MIL) 1,0 m P2RV-4-100C
2,0 m P2RV-4-200C
3,0 m P2RV-4-300C
5,0 m P2RV-4-500C Digitaleingang (Fujitsu) 1,0 m P2RV-4-100IFC
2,0 m P2RV-4-200IFC
3,0 m P2RV-4-300IFC
5,0 m P2RV-4-500IFC Digitaleingang (MIL) 1,0 m P2RV-4-100IMC
2,0 m P2RV-4-200IMC
3,0 m P2RV-4-300IMC
5,0 m P2RV-4-500IMC
GRT1 SmartSlice 8 Digitalausgang 0,5 m P2RV-A050C-OMR GRT1
1,0 m P2RV-A100C-OMR GRT1
Digitaleingang 0,5 m P2RV-A050IC-OMR GRT1
1,0 m P2RV-A100IC-OMR GRT1
NX 8 Digitalausgang 0,5 m P2RV-A050C-OMR NX
1,0 m P2RV-A100C-OMR NX Digitaleingang 0,5 m P2RV-A050IC-OMR NX
1,0 m P2RV-A100IC-OMR NX Siemens S7/300 32 Digitaleingang und Digitalausgang 2,0 m P2RV-200C-SIM S7/300
2,5 m P2RV-250C-SIM S7/300
3,0 m P2RV-300C-SIM S7/300
5,0 m P2RV-500C-SIM S7/300
S7/400 32 Digitaleingang und Digitalausgang 2,0 m P2RV-200C-SIM S7/400
2,5 m P2RV-250C-SIM S7/400
3,0 m P2RV-300C-SIM S7/400
5,0 m P2RV-500C-SIM S7/400
Universal (offene Enden) Alle 8 Digitaleingang und Digitalausgang 1,0 m P2RV-A100C
2,0 m P2RV-A200C
3,0 m P2RV-A300C
5,0 m P2RV-A500C
Technische Daten
Spulendaten
Eigenschaft Standardausführung Eingangsart*1
Kontakte 1 Wechsler
Eingangsspannung 12, 24 V DC, 24, 48 V AC/DC, 110, 230 V AC
Nennlast 6 A bei 250 V AC
6 A bei 30 V DC
50 mA bei 30 V AC
50 mA bei 36 V DC
Max. Schaltspannung 400 V AC, 125 V DC 30 V AC, 36 V DC
Max. Schaltstrom 6A 50 mA
Max. Schaltleistung 1500 VA/180 W (ohmsche Last)
Mindestlast 10 mA bei 5 V DC 1 mA bei 100 mV DC
Mechanische Lebensdauer 5 Millionen Schaltspiele/Minute
Elektrische Lebensdauer
(Nennlast)
100.000 Schaltspiele (typisch) 5 Millionen Schaltspiele/Minute
Isolationsprüfspannung 4000 V AC, 50/60 Hz für eine Minute zwischen Spule und Kontakten
1000 V AC, 50/60 Hz für eine Minute zwischen Kontakten mit gleicher Polarität
Umgebungstemperatur –40 bis 55 °C
Zulassungen UL, IEC/VDE, Lloyd's und CE-Kennzeichnung
Abmessungen in mm
(H × B × T)
92,7 × 106,3 × 6,2 (Push-in-Klemme)
97,4 × 106,3 × 6,2 (Schraubklemmen)
*1 Wenn eine Goldschicht beschädigt ist, gelten die Standard-Kontaktnennwerte.
