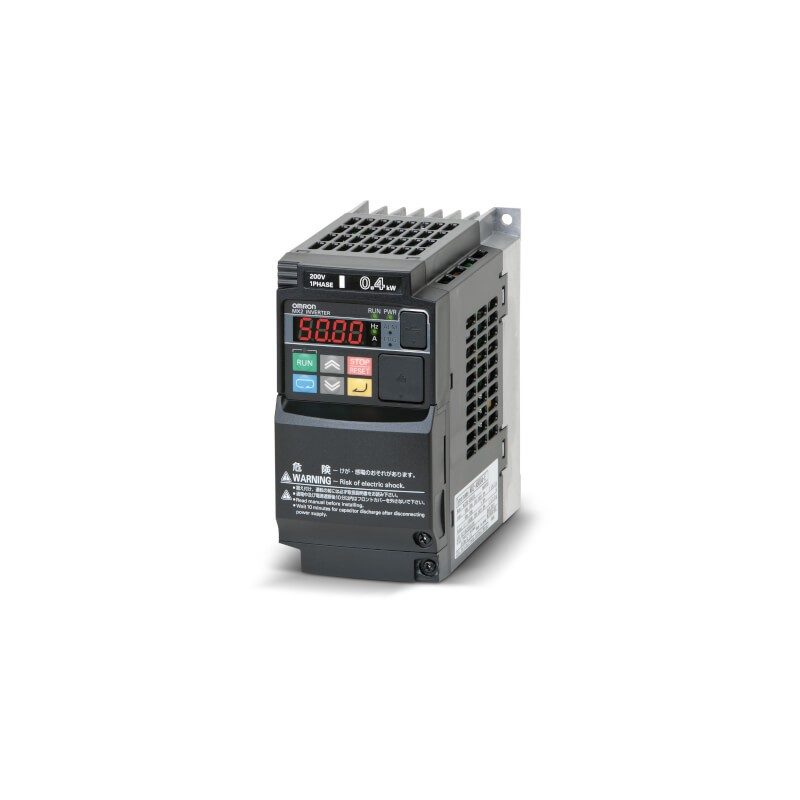

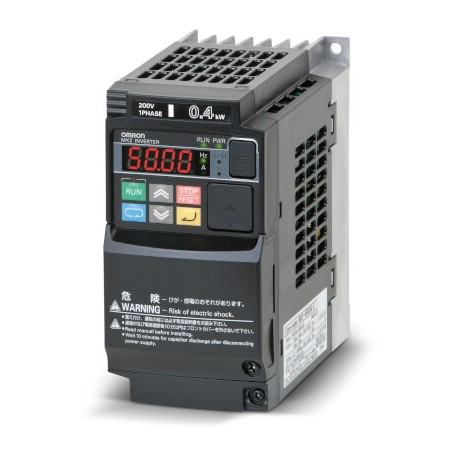

3G3MX2-D4030-EC 354450 OMRON Frequenzumrichter, MX2 dreiphasig, 380-480VAC, 3.0 / 4.0KW (HD / ND) Vektor IP5.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3G3MX2-D4030-EC 354450 OMRON Frequenzumrichter, MX2 dreiphasig, 380-480VAC, 3.0 / 4.0KW (HD / ND) Vektor IP5..

3G3MX2-D4030-EC

354450

OMRON

Verfügbar

Schiff am heute

Frequenzumrichter, MX2 dreiphasig, 380-480VAC, 3.0 / 4.0KW (HD / ND) Vektor IP54 Benutzerdefinierte

Mehr Infos


Frequenzumrichter Umrichter Frequenzumformer

Frequenzumrichter - OMRON

Frequenzumrichter - MX2 - OMRON

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



MX2 Frequenzumrichter
Das bewegt Ihre Maschine
Bestellinformationen
Die Stärken des MX2 sind sowohl eine perfekte Beherrschung des Motors als auch die Steuerung Ihrer Maschine. Sein zukunftsweisender Aufbau und seineAlgorithmen ermöglichen eine sanfte Regelung bis hin zum Stillstand, eine präzises Handling im schnellen zyklischen Betrieb und eine Drehmoment- regelung im offenen Regelkreis. Der MX2 bietet zudem viele Funktionen zur umfassenden Maschi- nensteuerung, wie Positionierung, Drehzahlsynchronisation und Logikprogrammierung.
• Stromvektorregelung
• Höchste Belastbarkeit – variables Drehmoment (VT) 120 %/1 min und konstantes
Drehmoment (CT) 150 %/1 min
• IM- und PM-Motorregelung
• Drehmomentregelung (Vektor) mit offenem Regelkreis
• Positionierfunktionalität
• Anwenderspezifische Funktionalität integriert (z. B. Bremssteuerung)
• Feldbus-Kommunikation: Modbus, DeviceNet, Profibus, MECHATROLINK-II, EtherCAT, CompoNet und EtherNet/IP
Spannungsversorgung
MCCB
B
USB-Kabel
E
CX-Drive
CX-One
A B B B
Netzdrossel
A
Filter
Anschlusskabel für dezentrale Bedienkonsole
C
Kommunikationsoptionskarte
Dezentrale
Bedienkonsole
5-zeiliges LCD
Installationszubehör
MX2
D
Bremswiderstand
A
Ferritring
Motor
Erdung
A
DC-Drossel
A
Motordrossel
3G3MX2
Technische Daten Bestellbezeichnung
Spannungsklasse Konstantes Drehmoment Variables Drehmoment Standard (IP20) Ohne Kühlkörper IP54
Max. zul. Motorleistung (kW)
Nennstrom (A) Max. zul.
Motorleistung (kW)
Nennstrom (A)
Einphasig
200 V
Dreiphasig,
200 V
0,1 1,0 0,2 1,2 3G3MX2-AB001-E 3G3MX2-AB001-P-E 3G3MX2-DB001-E/EC
0,2 1,6 0,4 1,9 3G3MX2-AB002-E 3G3MX2-AB002-P-E 3G3MX2-DB002-E/EC
0,4 3,0 0,55 3,5 3G3MX2-AB004-E 3G3MX2-AB004-P-E 3G3MX2-DB004-E/EC
0,75 5,0 1,1 6,0 3G3MX2-AB007-E 3G3MX2-AB007-P-E 3G3MX2-DB007-EC
1,5 8,0 2,2 9,6 3G3MX2-AB015-E 3G3MX2-AB015-P-E 3G3MX2-DB015-EC
2,2 11,0 3,0 12,0 3G3MX2-AB022-E 3G3MX2-AB022-P-E 3G3MX2-DB022-EC
0,1 1,0 0,2 1,2 3G3MX2-A2001-E 3G3MX2-A2001-P-E 3G3MX2-D2001-E/EC
0,2 1,6 0,4 1,9 3G3MX2-A2002-E 3G3MX2-A2002-P-E 3G3MX2-D2002-E/EC
0,4 3,0 0,55 3,5 3G3MX2-A2004-E 3G3MX2-A2004-P-E 3G3MX2-D2004-E/EC
0,75 5,0 1,1 6,0 3G3MX2-A2007-E 3G3MX2-A2007-P-E 3G3MX2-D2007-E/EC
1,5 8,0 2,2 9,6 3G3MX2-A2015-E 3G3MX2-A2015-P-E 3G3MX2-D2015-EC
2,2 11,0 3,0 12,0 3G3MX2-A2022-E 3G3MX2-A2022-P-E 3G3MX2-D2022-EC
3,7 17,5 5,5 19,6 3G3MX2-A2037-E 3G3MX2-A2037-P-E 3G3MX2-D2037-EC
5,5 25,0 7,5 30,0 3G3MX2-A2055-E – 3G3MX2-D2055-EC
7,5 33,0 11 40,0 3G3MX2-A2075-E – 3G3MX2-D2075-EC
11 47,0 15 56,0 3G3MX2-A2110-E – 3G3MX2-D2110-EC
15 60,0 18,5 69,0 3G3MX2-A2150-E – 3G3MX2-D2150-EC
160
MX2 Frequenzumrichter
Technische Daten Bestellbezeichnung
Spannungsklasse Konstantes Drehmoment Variables Drehmoment Standard (IP20) Ohne Kühlkörper IP54
Max. zul. Motorleistung (kW)
Nennstrom (A) Max. zul.
Motorleistung (kW)
Nennstrom (A)
Dreiphasig,
400 V
A Netzfilter
0,4 1,8 0,75 2,1 3G3MX2-A4004-E 3G3MX2-A4004-P-E 3G3MX2-D4004-EC
0,75 3,4 1,5 4,1 3G3MX2-A4007-E 3G3MX2-A4007-P-E 3G3MX2-D4007-EC
1,5 4,8 2,2 5,4 3G3MX2-A4015-E 3G3MX2-A4015-P-E 3G3MX2-D4015-EC
2,2 5,5 3,0 6,9 3G3MX2-A4022-E 3G3MX2-A4022-P-E 3G3MX2-D4022-EC
3,0 7,2 4,0 8,8 3G3MX2-A4030-E 3G3MX2-A4030-P-E 3G3MX2-D4030-EC
4,0 9,2 5,5 11,1 3G3MX2-A4040-E 3G3MX2-A4040-P-E 3G3MX2-D4040-EC
5,5 14,8 7,5 17,5 3G3MX2-A4055-E – 3G3MX2-D4055-EC
7,5 18,0 11 23,0 3G3MX2-A4075-E – 3G3MX2-D4075-EC
11 24,0 15 31,0 3G3MX2-A4110-E – 3G3MX2-D4110-EC
15 31,0 18,5 38,0 3G3MX2-A4150-E – 3G3MX2-D4150-EC
Frequenzumrichter Standard-Netzfilter Netzfilter für niedrigen Leckstrom
Rasmi Schaffner Rasmi Schaffner
Versor-
Modell 3G3MX2-_ Bestellbezeichnung Strom (A) Bestellbezeichnung Strom (A) Bestellbezeichnung Strom (A) Bestellbezeichnung Strom (A)
gungs- spannung
AX-FIM
AX-FIM
AX-FIM
AX-FIM
Einphasig,
200 V AC
AB001/AB002/AB004 1010-RE 10 1010-SE-V1 8 1010-RE-LL 10 1010-SE-LL 10
AB007 1014-RE 14 1014-SE-V1 14 1014-RE-LL 14 1014-SE-LL 14
AB015/AB022 1024-RE 24 1024-SE-V1 27 1024-RE-LL 24 1024-SE-LL 24
Dreiphasig, A2001/A2002/
2010-RE 10 2010-SE-V1 7,8 2010-RE-LL 10 – –
200 V AC
A2004/A2007
A2015/A2022 2020-RE 20 2020-SE-V1 16 2020-RE-LL 20 2020-SE-LL 20
A2037 2030-RE 30 2030-SE-V1 25 2030-RE-LL 30 2030-SE-LL 30
A2055/A2075 2060-RE 60 2060-SE-V1 50 2060-RE-LL 60 2060-SE-LL 50
A2110 2080-RE 80 2080-SE-V1 70 2080-RE-LL 80 – – A2150 2100-RE 100 2100-SE-V1 75 2100-RE-LL 100 – –
Dreiphasig, A4004/A4007 3005-RE 5 3005-SE-V1 6 3005-RE-LL 5 3005-SE-LL 5
400 V AC
A4015/A4022/A4030 3010-RE 10 3010-SE-V1 12 3010-RE-LL 10 3010-SE-LL 10
A4040 3014-RE 14 3014-SE-V1 15 3014-RE-LL 14 3014-SE-LL 15
A4055/A4075 3030-RE 30 3030-SE-V1 29 3030-RE-LL 30 3030-SE-LL 30
A4110/A4150 3050-RE 50 3050-SE-V1 48 3050-RE-LL 50 3050-SE-LL 50
A Netzdrosseln
Frequenzumrichter AC-Drossel Versorgungsspannung Modell 3G3MX2-_ Bestellbezeichnung Einphasig, 200 V AC AB002/AB004 AX-RAI02000070-DE
AB007 AX-RAI01700140-DE AB015 AX-RAI01200200-DE AB022 AX-RAI00630240-DE
Dreiphasig, 200 V AC A2002/A2004/A2007 AX-RAI02800080-DE A2015/A2022/A2037 AX-RAI00880200-DE A2055/A2075 AX-RAI00350335-DE
A2110/A2150 AX-RAI00180670-DE
Frequenzumrichter AC-Drossel Versorgungsspannung Modell 3G3MX2-_ Bestellbezeichnung Dreiphasig, 400 V AC A4004/A4007/A4015 AX-RAI07700050-DE
A4022/A4030/A4040 AX-RAI03500100-DE A4055/A4075 AX-RAI01300170-DE A4110/A4150 AX-RAI00740335-DE
A DC-Drosseln
200 V einphasig 200 V dreiphasig 400 V dreiphasig
Frequenzumrichter Bestellbezeichnung Frequenzumrichter Bestellbezeichnung Frequenzumrichter Bestellbezeichnung
3G3MX2-AB001 AX-RC10700032-DE 3G3MX2-A2001 AX-RC21400016-DE 3G3MX2-A4004 AX-RC43000020-DE
3G3MX2-AB002 3G3MX2-A2002 3G3MX2-A4007 AX-RC27000030-DE
3G3MX2-AB004 AX-RC06750061-DE 3G3MX2-A2004 AX-RC10700032-DE 3G3MX2-A4015 AX-RC14000047-DE
3G3MX2-AB007 AX-RC03510093-DE 3G3MX2-A2007 AX-RC06750061-DE 3G3MX2-A4022 AX-RC10100069-DE
3G3MX2-AB015 AX-RC02510138-DE 3G3MX2-A2015 AX-RC03510093-DE 3G3MX2-A4030 AX-RC08250093-DE
3G3MX2-AB022 AX-RC01600223-DE 3G3MX2-A2022 AX-RC02510138-DE 3G3MX2-A4040 AX-RC06400116-DE
– 3G3MX2-A2037 AX-RC01600223-DE 3G3MX2-A4055 AX-RC04410167-DE
3G3MX2-A2055 AX-RC01110309-DE 3G3MX2-A4075 AX-RC03350219-DE
3G3MX2-A2075 AX-RC00840437-DE 3G3MX2-A4011 AX-RC02330307-DE
3G3MX2-A2011 AX-RC00590614-DE 3G3MX2-A4015 AX-RC01750430-DE
3G3MX2-A2015 AX-RC00440859-DE –
A Ferritringe
Durchmesser Beschreibung Bestellbezeichnung
21 Für Motoren bis 2,2 kW AX-FER2102-RE
25 Für Motoren bis 15 kW AX-FER2515-RE
50 Für Motoren bis 45 kW AX-FER5045-RE
161
MX2 Frequenzumrichter
A Motordrossel
Frequenzumrichter AC-Drossel
Frequenzumrichter AC-Drossel
Versorgungs- spannung
Modell 3G3MX2-_ Bestellbezeichnung
Versorgungs- spannung
Modell 3G3MX2-_ Bestellbezeichnung
200 V AC AB001/AB002/AB004/A2001/A2002/ A2004
AX-RAO11500026-DE
400 V AC A4004/A4007/A4015 AX-RAO16300038-DE A4022 AX-RAO11800053-DE
B Zubehör
AB007/A2007 AX-RAO07600042-DE
AB015/A2015 AX-RAO04100075-DE AB022/A2022 AX-RAO03000105-DE A2037 AX-RAO01830160-DE A2055 AX-RAO01150220-DE A2075 AX-RAO00950320-DE A2110 AX-RAO00630430-DE A2150 AX-RAO00490640-DE
A4030/A4040 AX-RAO07300080-DE A4055 AX-RAO04600110-DE A4075 AX-RAO03600160-DE A4110 AX-RAO02500220-DE A4150 AX-RAO02000320-DE
Typen Beschreibung Funktionen Bestellbezeichnung
Digitale Bedienkonsole Dezentrale LCD-Bedienkonsole Dezentrale Bedienkonsole mit 5-zeiligem LCD und Kopierfunktion, max. Kabellänge 3 m AX-OP05-E
Anschlusskabel für dezentrale
Bedienkonsole
3-Meter-Kabel zum Anschluss der dezentralen Bedienkonsole 3G3AX-CAJOP300-EE
Dezentrale LED-Bedienkonsole Dezentrale LED-Bedienkonsole, max. Kabellänge 3 m 3G3AX-OP01
Befestigungs-Kit für LCD- Bedienkonsole
Befestigungssatz für Fronttafeleinbau der LCD-Bedienkonsole 4X-KITMINI
Bedienkonsolenhalter Halter, mit dem die AX-OP05-E im Schaltschrank angebracht wird 3G3AX-OP05-H-E Zubehör PC-Konfigurationskabel Verbindungskabel, Mini USB an USB AX-CUSBM002-E
C Kommunikationsoptionsmodule
Beschreibung Funktionen Bestellbezeichnung
Profibus-Optionskarte Wird zum Betrieb oder Stoppen des Frequenzumrichters, zum Einstellen oder Auslesen von Parametern, Überwachung der
3G3AX-MX2-PRT
DeviceNet-Optionskarte
Ausgangsfrequenz, des Ausgangsstroms oder ähnlicher Funktionen über Kommunikation mit dem Host-Controller verwendet. 3G3AX-MX2-DRT
EtherCAT-Optionskarte 3G3AX-MX2-ECT CompoNet-Optionskarte 3G3AX-MX2-CRT
MECHATROLINK-II- Optionskarte
3G3AX-MX2-MRT
Ethernet/IP-Optionskarte 3G3AX-MX2-EIP
Zusätzliches Eingangs-/ Ausgangsmodul
1 analoger Spannungseingang, 1 analoger Stromeingang, 1 analoger Spannungsausgang,
8 diskrete Logikeingänge, 4 diskrete Logikausgänge
3G3AX-MX2-EIO15-E
D Bremseinheit, Bremswiderstands-Einheit
Frequenzumrichter Bremswiderstands-Einheit
Versorgungsspan-
Motor, max.
Frequenzumrichter
Anschließbarer min.
Ausführung für Installation
Brems-
Ausführung für Installation
Brems-
nung
kW 3G3MX2_
Widerstand 
am Frequenzumrichter (3 % ED, max. 10 s) moment
am Frequenzumrichter (10 % ED, max. 10 s) moment
Einphasig Dreipha- sig
Bestellbezeichnung Widerst. %

Bestellbezeichnung Widerst. %

200 V (einphasig/ dreiphasig)
400 V (dreiphasig)
0,12 B001 2001 100 AX-REM00K1400-IE 400 200 AX-REM00K1400-IE 400 200
0,25 B002 2002 180 180
0,55 B004 2004 AX-REM00K1200-IE 200 180 AX-REM00K1200-IE 200 180
1,1 B007 2007 50 100 AX-REM00K2070-IE 70 200
1,5 B015 2015 AX-REM00K2070-IE 70 140 AX-REM00K4075-IE 75 130
2,2 B022 2022 35 90 AX-REM00K4035-IE 35 180
4,0 – 2040 AX-REM00K4075-IE 75 50 AX-REM00K6035-IE 35 100
5,5 – 2055 20 AX-REM00K4035-IE 35 75 AX-REM00K9020-IE 20 150
7,5 – 2075 17 55 AX-REM01K9017-IE 17 110
11 – 2110 AX-REM00K6035-IE 35 40 AX-REM02K1017-IE 17 75
15 – 2150 10 AX-REM00K9017-IE 17 55 AX-REM03K5010-IE 10 95
0,55 – 4004 180 AX-REM00K1400-IE 400 200 AX-REM00K1400-IE 400 200
1,1 – 4007 200 200
1,5 – 4015 AX-REM00K1200-IE 200 190 AX-REM00K2200-IE 200 190
2,2 – 4022 100 AX-REM00K2200-IE 200 130 AX-REM00K5120-IE 120 200
3,0 – 4030 AX-REM00K2120-IE 120 160 160
4,0 – 4040 120 AX-REM00K6100-IE 100 140
5,5 – 4055 70 AX-REM00K4075-IE 75 140 AX-REM00K9070-IE 70 150
7,5 – 4075 100 AX-REM01K9070-IE 70 110
11 – 4110 AX-REM00K6100-IE 100 50 AX-REM02K1070-IE 70 75
15 – 4150 35 AX-REM00K9070-IE 70 55 AX-REM03K5035-IE 35 110
E Computersoftware
Beschreibung Installation Bestellbezeichnung Computersoftware Softwarepaket zur Konfiguration und Überwachung CX-Drive Computersoftware Softwarepaket zur Konfiguration und Überwachung CX-One Computersoftware Softwarewerkzeug für die Berechnung der Energieeinsparung €Saver
162
MX2 Frequenzumrichter
Technische Daten
200-V-Klasse
Einphasig: 3G3MX2-_ B001 B002 B004 B007*1
B015 B022 – – – – –
Dreiphasig: 3G3MX2-_ 2001 2002 2004 2007 2015 2022 2037 2055 2075 2110 2150
Motor
(kW)*2
Bei VT-Einstellung 0,2 0,4 0,55 1,1 2,2 3,0 5,5 7,5 11 15 18,5
Bei CT-Einstellung 0,1 0,2 0,4 0,75 1,5 2,2 3,7 5,5 7,5 11 15
Leistung des
Frequenzumrichters kVA
200 VT 0,4 0,6 1,2 2,0 3,3 4,1 6,7 10,3 13,8 19,3 23,9
200 CT 0,2 0,5 1,0 1,7 2,7 3,8 6,0 8,6 11,4 16,2 20,7
240 VT 0,4 0,7 1,4 2,4 3,9 4,9 8,1 12,4 16,6 23,2 28,6
240 CT 0,3 0,6 1,2 2,0 3,3 4,5 7,2 10,3 13,7 19,5 24,9
Span- nungs- versor- gung
Ausgangsnennstrom (A) bei VT 1,2 1,9 3,5 6,0 9,6 12,0 19,6 30,0 40,0 56,0 69,0
Ausgangsnennstrom (A) bei CT 1,0 1,6 3,0 5,0 8,0 11,0 17,5 25,0 33,0 47,0 60,0
Max. Ausgangsspannung Proportional zur Eingangsspannung: 0 bis 240 V
Max. Ausgangsfrequenz 400 Hz
Nenneingangsspannung und -frequenz Einphasig, 200 bis 240 V, 50/60 Hz
Dreiphasig, 200 bis 240 V, 50/60 Hz
Zulässige Spannungsschwankung –15 % bis +10 %
Zulässige Frequenzschwankung 5 %
Brems-
Bei kurzzeitiger Verzögerung
100 %: <50 Hz
70 %:<50 Hz Ca. 20 % –
moment Bei Kondensatorrückkopplung
50 %: <60 Hz
50 %: <60 Hz
Art der Kühlung Selbstkühlend*3
*1 Dreiphasige Modelle arbeiten mit Zwangsluftkühlung, das einphasige Modell ist selbstkühlend.
*2 Basierend auf einem Standard-Drehstrommotor.
*3 Zwangsluftkühlung für IP54-Modelle.
Zwangsluftkühlung
400 V-Klasse
Dreiphasig: 3G3MX2-_ 4004 4007 4015 4022 4030 4040 4055 4075 4110 4150
Motor
(kW)*1
Bei VT-Einstellung 0,75 1,5 2,2 3,0 4,0 5,5 7,5 11 15 18,5
Bei CT-Einstellung 0,4 0,75 1,5 2,2 3,0 4,0 5,5 7,5 11 15
Leistung des
Frequenzumrichters kVA
380 VT 1,3 2,6 3,5 4,5 5,7 7,3 11,5 15,1 20,4 25,0
380 CT 1,1 2,2 3,1 3,6 4,7 6,0 9,7 11,8 15,7 20,4
480 VT 1,7 3,4 4,4 5,7 7,3 9,2 14,5 19,1 25,7 31,5
480 CT 1,4 2,8 3,9 4,5 5,9 7,6 12,3 14,9 19,9 25,7
Span- nungs- versor- gung
Ausgangsnennstrom (A) bei VT 2,1 4,1 5,4 6,9 8,8 11,1 17,5 23,0 31,0 38,0
Ausgangsnennstrom (A) bei CT 1,8 3,4 4,8 5,5 7,2 9,2 14,8 18,0 24,0 31,0
Max. Ausgangsspannung Proportional zur Eingangsspannung: 0 bis 480 V
Max. Ausgangsfrequenz 400 Hz
Nenneingangsspannung und -frequenz Dreiphasig, 380 bis 480 V, 50/60 Hz
Zulässige Spannungsschwankung –15 % bis +10 %
Zulässige Frequenzschwankung 5 %
Brems-
Bei kurzzeitiger Verzögerung*2
100 %: <50 Hz
70 %: <50 Hz –
moment Bei Kondensatorrückkopplung
50 %: <60 Hz
50 %: <60 Hz
Art der Kühlung Selbstkühlend*2
*1 Basierend auf einem Standard-Drehstrommotor.
*2 Zwangsluftkühlung für IP54-Modelle.
Zwangsluftkühlung
163
MX2 Frequenzumrichter
Abmessungen
Standardmodelle (IP20)
Spannungsklasse Frequenzumrichtermodell Abmessungen in mm Gewicht (kg) H B T
Einphasig, 200 V 3G3MX2-AB001-E 128 68 109 1,0
3G3MX2-AB002-E 1,0
3G3MX2-AB004-E 122,5 1,1
3G3MX2-AB007-E 128 108 170,5 1,4
3G3MX2-AB015-E 1,8
3G3MX2-AB022-E 1,8
Dreiphasig, 200 V 3G3MX2-A2001-E 128 68 109 1,0
3G3MX2-A2002-E 1,0
3G3MX2-A2004-E 122,5 1,1
3G3MX2-A2007-E 145,5 1,2
3G3MX2-A2015-E 128 108 170,5 1,6
3G3MX2-A2022-E 1,8
3G3MX2-A2037-E 128 140 170,5 2,0
3G3MX2-A2055-E 260 140 155 3,0
3G3MX2-A2075-E 3,4
3G3MX2-A2110-E 296 180 175 5,1
3G3MX2-A2150-E 350 220 175 7,4
Dreiphasig, 400 V 3G3MX2-A4004-E 128 108 143,5 1,5
3G3MX2-A4007-E 170,5 1,6
3G3MX2-A4015-E 1,8
3G3MX2-A4022-E 1,9
3G3MX2-A4030-E 1,9
3G3MX2-A4040-E 128 140 170,5 2,1
3G3MX2-A4055-E 260 155 3,5
3G3MX2-A4075-E 3,5
3G3MX2-A4110-E 296 180 175 4,7
3G3MX2-A4150-E 5,2
H
T
B
Modelle ohne Kühlkörper
Spannungsklasse Frequenzumrichtermodell Abmessungen in mm Gewicht (kg) H B T
Einphasig, 200 V 3G3MX2-AB001-P-E 128 68 103 1,1
3G3MX2-AB002-P-E
3G3MX2-AB004-P-E
3G3MX2-AB007-P-E 128 108 123 1,8
3G3MX2-AB015-P-E
3G3MX2-AB022-P-E
Dreiphasig, 200 V 3G3MX2-A2001-P-E 128 68 103 1,1
3G3MX2-A2002-P-E
3G3MX2-A2004-P-E
3G3MX2-A2007-P-E
3G3MX2-A2015-P-E 128 108 123 1,8
3G3MX2-A2022-P-E
3G3MX2-A2037-P-E 128 140 123 2,1
Dreiphasig, 400 V 3G3MX2-A4004-P-E 128 108 123 1,8
3G3MX2-A4007-P-E
3G3MX2-A4015-P-E
3G3MX2-A4022-P-E
3G3MX2-A4030-P-E
3G3MX2-A4040-P-E 128 140 123 2,1
H
T
B
164
MX2 Frequenzumrichter
IP54-Modelle
Spannungsklasse Frequenzumrichtermodell Abmessungen in mm Gewicht (kg) H B T
Einphasig, 200 V 3G3MX2-DB001-E 464,74 179,5 292,7 8,0
3G3MX2-DB001-EC 482,8 309,5 317,7 11,8
3G3MX2-DB002-E 464,74 179,5 292,7 8,0
3G3MX2-DB002-EC 482,8 309,5 317,7 11,8
3G3MX2-DB004-E 464,74 179,5 292,7 8,4
3G3MX2-DB004-EC 482,8 309,5 317,7 12,1
3G3MX2-DB007-EC 12,4
3G3MX2-DB015-EC 16,0
3G3MX2-DB022-EC 16,0
Dreiphasig, 200 V 3G3MX2-D2001-E 464,74 179,5 292,7 8,0
3G3MX2-D2001-EC 482,8 309,5 317,7 11,8
3G3MX2-D2002-E 464,74 179,5 292,7 8,0
3G3MX2-D2002-EC 482,8 309,5 317,7 11,8
3G3MX2-D2004-E 464,74 179,5 292,7 8,1
3G3MX2-D2004-EC 482,8 309,5 317,7 11,9
3G3MX2-D2007-E 464,74 179,5 292,7 8,2
3G3MX2-D2007-EC 482,8 309,5 317,7 12,0
3G3MX2-D2015-EC 15,4
3G3MX2-D2022-EC 15,6
3G3MX2-D2037-EC 16,2
3G3MX2-D2055-EC 627,04 325 299,5 18,8
3G3MX2-D2075-EC 19,2
3G3MX2-D2110-EC 710,35 379 329,7 25,3
3G3MX2-D2150-EC 28,0
Dreiphasig, 400 V 3G3MX2-D4004-EC 482,8 309,5 317,7 12,0
3G3MX2-D4007-EC 12,5
3G3MX2-D4015-EC 12,4
3G3MX2-D4022-EC 12,5
3G3MX2-D4030-EC 12,5
3G3MX2-D4040-EC 13,1
3G3MX2-D4055-EC 627,04 325 299,5 18,7
3G3MX2-D4075-EC 18,7
3G3MX2-D4110-EC 710,35 379 329,7 23,8
3G3MX2-D4150-EC 24,3
H
T
B
165

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoFrequenzumrichter - 3G3MX2-Serie IP54, vektorgeregelt sensorlos - vorbereite - OMRON - 3G3MX2-D40German406 Kbytespdf1-mostradoFrequenzumrichter - 3G3MX2-Serie IP54, vektorgeregelt sensorlos - vorbereite - OMRON - 3G3MX2-D40
pdf1-Frequenzumrichter - 3G3MX2-Serie IP54, vektorgeregelt sensorlos - vorbereite - OMRON - 3G3MX2-D4030-EC - German4 Mbytespdf1-mostradoFrequenzumrichter - 3G3MX2-Serie IP54, vektorgeregelt sensorlos - vorbereite - OMRON - 3G3MX2-D40
pdf2-mostradoFrequenzumrichter - 3G3MX2-Serie IP54, vektorgeregelt sensorlos - vorbereite - OMRON - 3G3MX2-D40English2 Mbytespdf1-mostradoFrequenzumrichter - 3G3MX2-Serie IP54, vektorgeregelt sensorlos - vorbereite - OMRON - 3G3MX2-D40
pdf2-Frequenzumrichter - 3G3MX2-Serie IP54, vektorgeregelt sensorlos - vorbereite - OMRON - 3G3MX2-D4030-EC - German4 Mbytespdf1-mostradoFrequenzumrichter - 3G3MX2-Serie IP54, vektorgeregelt sensorlos - vorbereite - OMRON - 3G3MX2-D40
pdf3-Frequenzumrichter - 3G3MX2-Serie IP54, vektorgeregelt sensorlos - vorbereite - OMRON - 3G3MX2-D4030-EC - German18 Mbytespdf1-mostradoFrequenzumrichter - 3G3MX2-Serie IP54, vektorgeregelt sensorlos - vorbereite - OMRON - 3G3MX2-D40

Bewertungen (0)

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
  Captcha
  Bewertung abgeben
Sie verwirrt?

Wenn Sie Fragen Kauf haben, können Sie die folgenden Links oder E-Mail

Bitte warten





* Pflichtfelder

oder
