> >>>A165E-S-01 A16E7007F 142199 OMRON Notfallpilz 16mm SPST-NC D30mm
Vorheriges Produkt Nächstes Produkt

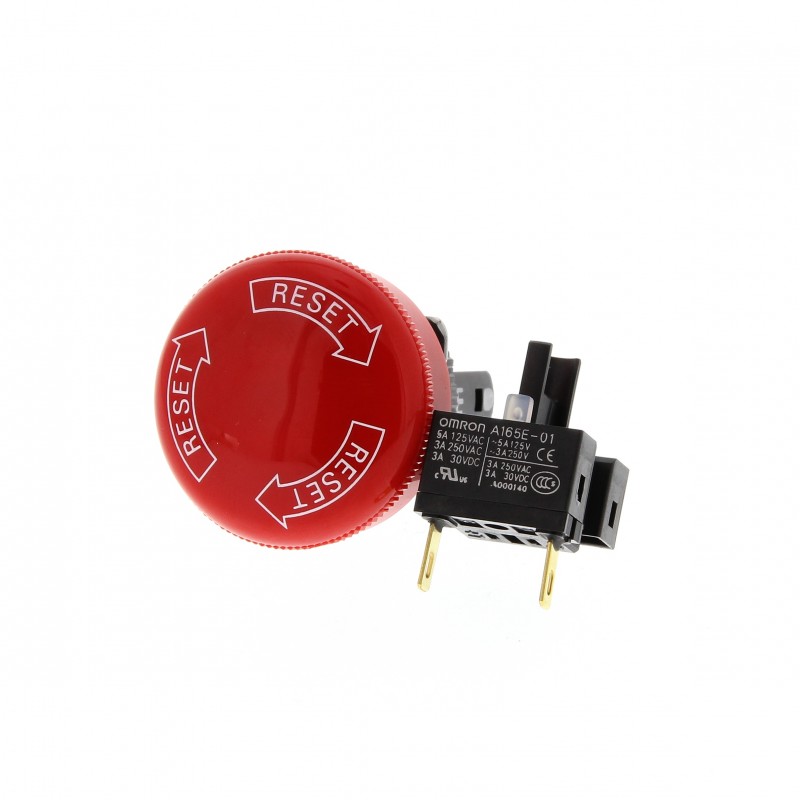

A165E-S-01 A16E7007F 142199 OMRON Notfallpilz 16mm SPST-NC D30mm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

A165E-S-01 A16E7007F 142199 OMRON Notfallpilz 16mm SPST-NC D30mm

A165E-S-01

A16E7007F

A165ES01

OMRON

Verfügbar Schiff am heute

Pilz not-16mm SPST-NC D30mm

16mm SPST-NC D30mm Notsed

Mehr Infos


Sicherheitstechnik > Andere Sicherheitstechnik

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

Gesamtpreis: $36.33
Stückpreis: $36.33

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


  • Zwangsöffnungsmechanismus mit minimaler Kontakttrennung von 3 mm.
  • Sicherheitsverriegelungsmechanismus verhindert Missbrauch
  • Geringe Einbautiefe
  • Modulare Konstruktion, einfaches Zusammensetzen durch Einrastkontakteinheit

Spezifikationen & Bestellinfo

Ordering information

Switches

Rated voltage

Pushbutton color

Pushbutton size

Terminal

Contact

Order code

Standard load
(125 VAC at 5 A,
250 VAC at 3 A,
30 VDC at 3 A)

LED

24 VDC

Red

30 dia.

Solder terminal

SPST-NC

A165E-LS-24D-01

DPST-NC

A165E-LS-24D-02

None

-

SPST-NC

A165E-S-01

DPST-NC

A165E-S-02

TPST-NC

A165E-S-03U

LED

24 VDC

40 dia.

SPST-NC

A165E-LM-24D-01

DPST-NC

A165E-LM-24D-02

None

-

SPST-NC

A165E-M-01

DPST-NC

A165E-M-02

TPST-NC

A165E-M-03U

Note: The above models have a surface indication of “RESET.” Models with “STOP” indication are also available. For further information, contact your Omron representative.

Accessories (order separately)

Item

Type

Precautions

Order code

Yellow plate

Yellow, 45 dia.

Use this as an emergency stop nameplate.

A16Z-5070

Panel plug

Round

Used for covering the panel cutouts for future panel expansion.

A16ZT-3003

Tightening tool

-

Useful for repetitive mounting. Be careful not to tighten excessively.

A16Z-3004

Extractor

-

Convenient for extracting the switch and lamp.

A16Z-5080

Specifications

Rated voltage

Resistive load

A165E series

A165E_-U series

125 VAC

5 A

1 A

250 VAC

3 A

0.5 A

30 VDC

3 A

1 A

Minimum applicable load

150 mA at 5 VDC

1 mA at 5 VDC

Features

Characteristics

Operating force (OF) max.

14.7 N

Releasing force (RF) min.

0.1 N·m

Pretravel (PT)

3.5±0.5 mm
(3±0.5 mm In case of A165E_U series)

Item

Emergency stop switch

Allowable operating frequency

Mechanical

20 operations/minute max.

Electrical

10 operations/minute max.

Insulation resistance

100 MΩ min. (at 500 VDC)

Dielectric strength

1,000 VAC, 50/60 Hz for 1 min between terminals of same polarity
2,000 VAC, 50/60 Hz for 1 min between terminals of different polarity and also between each terminal and ground
1,000 VAC, 50/60 Hz for 1 min between lamp terminals1

Durability

Mechanical

100,000 operations min.

Electrical

100,000 operations min.

Ambient temperature

Operating: -10 to 55°C (with no icing or condensation)
Storage: -25 to 65°C (with no icing or condensation)

Protection against electric shock

Class II

1.LED not mounted. Test them with the LED removed.

Datasheet - PDF

▲
Titel: Größe: Typ:
A165E-S-01 A165ES01 A16E7007F DE_A165E-LS-24D-02.pdf 924 Kbytes A165E-S-01 A165ES01 A16E7007F DE_A165E-LS-24D-02.pdf
A165E-S-01 A165ES01 A16E7007F a120_a165e_emergency_stop_switch_datasheet_de.pdf 924 Kbytes A165E-S-01 A165ES01 A16E7007F DE_A165E-LS-24D-02.pdf
