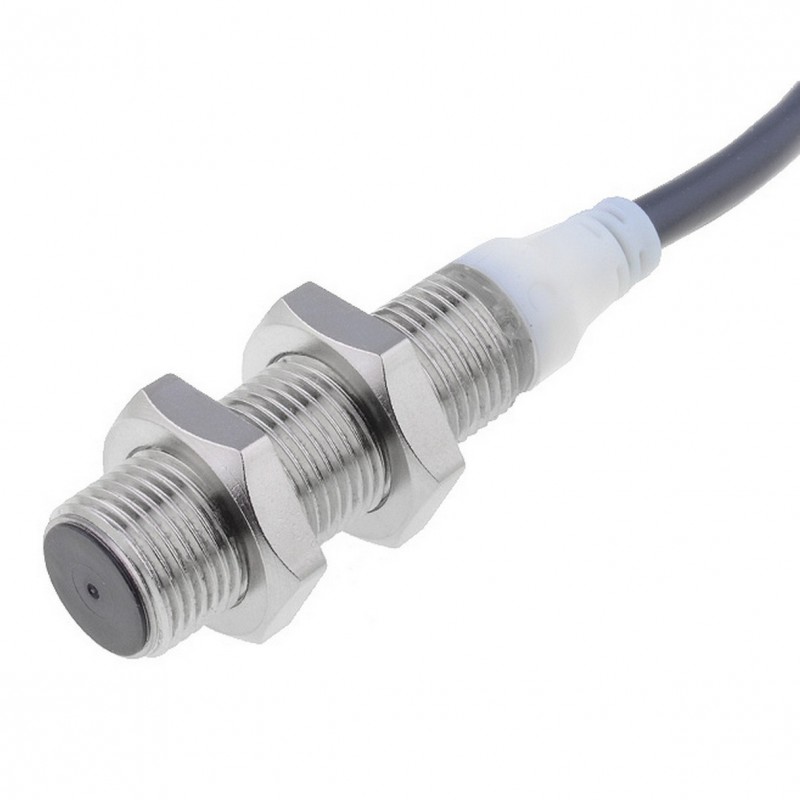

E2A-M12KS04-WP-B1 2M 133537 OMRON Näherungsschalter, Kurz 3h Enr M12 PNP 4mm NA Kabel 2m Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E2A-M12KS04-WP-B1 2M 133537 OMRON Näherungsschalter, Kurz 3h Enr M12 PNP 4mm NA Kabel 2m

E2A-M12KS04-WP-B1 2M

133537

OMRON

Verfügbar

Schiff am heute

Näherungsschalter, Kurz 3h Enr M12 PNP 4mm NA Kabel 2m

Mehr Infos


Induktiven Sensors Sensoren

Induktive Sensoren - Kompakt, zylindrisch - OMRON

Induktive Sensoren - Kompakt, zylindrisch - E2A - OMRON

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

MengePreis
1+$30.68
7+$27.81
14+$27.13
20+$26.83
27+$26.61
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



E2A Kompakt, zylindrisch
Induktiver Sensor mit größerem Schaltabstand im zylindrischen Messinggehäuse
Dank der hohen Qualität und Auslegung auf hohe Lebensdauer bietet der E2A mit größerem Schaltabstand hohe Betriebszuverlässigkeit, präzises Verhalten und eine lange Sensorlebensdauer in einem weiten Anwendungsbereich.
• Erweiterter (doppelter) Nennschaltabstand
• IP67 und IP69k für maximalen Schutz vor Wasser
• 3-Draht-DC (Schließer, Öffner)
• Großer Temperaturbereich: –40 bis 70 °C
• Max. 200 mA Laststrom
• Umfassende Installations- und Anschlussmöglichkeiten dank modularem Konzept
Bestellinformationen
Anschlusskabel
Größe Schalt-
Gewindelänge
Ausgangs-
Bestellbezeichnung (für Ausführungen mit 2 m PVC-Anschlusskabel)
abstand
(Gesamtlänge)
konfiguration Betriebsart Schließer Betriebsart Öffner DC-4-Draht (Schließer-
+ Öffner-PNP-Modelle)
M8  – 2,0 mm 27 (40) mm PNP*1 E2A-S08KS02-WP-B1 2M*2 E2A-S08KS02-WP-B2 2M*2 E2A-S08LS02-WP-B3 2M*3
–  4,0 mm 21 (40) mm PNP*1 E2A-S08KN04-WP-B1 2M*2 E2A-S08KN04-WP-B2 2M*2 E2A-S08LN04-WP-B3 2M*3
M12  – 4,0 mm 34 (50) mm PNP*1 E2A-M12KS04-WP-B1 2M E2A-M12KS04-WP-B2 2M E2A-M12KS04-WP-B3 2M
–  8,0 mm 27 (50) mm PNP*1 E2A-M12KN08-WP-B1 2M E2A-M12KN08-WP-B2 2M E2A-M12KN08-WP-B3 2M M18  – 8,0 mm 39 (59) mm PNP*1 E2A-M18KS08-WP-B1 2M E2A-M18KS08-WP-B2 2M E2A-M18KS08-WP-B3 2M
–  16,0 mm 29 (59) mm PNP*1 E2A-M18KN16-WP-B1 2M E2A-M18KN16-WP-B2 2M E2A-M18KN16-WP-B3 2M M30  – 15,0 mm 44 (64) mm PNP*1 E2A-M30KS15-WP-B1 2M E2A-M30KS15-WP-B2 2M E2A-M30KS15-WP-B3 2M
–  20,0 mm*4 29 (64) mm PNP*1 E2A-M30KN20-WP-B1 2M E2A-M30KN20-WP-B2 2M E2A-M30KN20-WP-B3 2M
Steckverbindertypen (M12)
Größe Schalt-
Gewindelänge
Ausgangs-
Bestellbezeichnung (für M12-Steckverbinderausführungen)
abstand
(Gesamtlänge)
konfiguration Betriebsart Schließer Betriebsart Öffner DC-4-Draht (Schließer-
+ Öffner-PNP-Modelle)
M8  – 2,0 mm 27 (43) mm PNP*1 E2A-S08KS02-M1-B1*2 E2A-S08KS02-M1-B2*2 E2A-S08LS02-M3-B3*5
–  4,0 mm 21 (43) mm PNP*1 E2A-S08KN04-M1-B1*2 E2A-S08KN04-M1-B2*2 E2A-S08LN04-M3-B3*5
M12  – 4,0 mm 24 (48) mm PNP*1 E2A-M12KS04-M1-B1 E2A-M12KS04-M1-B2 E2A-M12KS04-M1-B3
–  8,0 mm 27 (48) mm PNP*1 E2A-M12KN08-M1-B1 E2A-M12KN08-M1-B2 E2A-M12KN08-M1-B3
M18  – 8,0 mm 39 (53) mm PNP*1 E2A-M18KS08-M1-B1 E2A-M18KS08-M1-B2 E2A-M18KS08-M1-B3
–  16,0 mm 29 (53) mm PNP*1 E2A-M18KN16-M1-B1 E2A-M18KN16-M1-B2 E2A-M18KN16-M1-B3
M30  – 15,0 mm 44 (58) mm PNP*1 E2A-M30KS15-M1-B1 E2A-M30KS15-M1-B2 E2A-M30KS15-M1-B3
–  20,0 mm*4 29 (58) mm PNP*1 E2A-M30KN20-M1-B1 E2A-M30KN20-M1-B2 E2A-M30KN20-M1-B3
DC-2-Draht-Ausführungen
Größe Schalt- abstand
Gewindelänge
(Gesamtlänge)
Gehäuse-material Schaltverhalten Bestellbezeichnung (für Ausführungen mit 2 m PVC-Anschlusskabel) DC 2-Draht (Schließer)*1
M8  – 2,0 mm 27 (40) mm Edelstahl Schließer E2A-S08KS02-WP-D1 2M
–  4,0 mm 21 (40) mm E2A-S08KN04-WP-D1 2M M12  – 4,0 mm 34 (50) mm Messing vernickelt E2A-M12KS04-WP-D1 2M
–  8,0 mm 27 (50) mm E2A-M12KN08-WP-D1 2M M18  – 8,0 mm 39 (59) mm E2A-M18KS08-WP-D1 2M
–  16,0 mm 29 (59) mm E2A-M18KN16-WP-D1 2M M30  – 15,0 mm 44 (64) mm E2A-M30KS15-WP-D1 2M
–  20,0 mm 29 (64) mm E2A-M30KN20-WP-D1 2M
Modelle mit vergoldeten Kontakten
Größe Schalt- abstand
Gewindelänge
(Gesamtlänge)
Ausgangs- konfiguration
Anschluss Gehäusematerial Schalt- verhalten
Bestellbezeichnung
M8  – 2 mm 27 (40) mm NPN Steckverbinder M8 3-polig:
Edelstahl Schließer E2A-S08KS02-M5-C1-4
 – 49 (62) mm
vergoldet
E2A-S08LS02-M5-C1-4
M12  – 4 mm 34 (48) mm PNP Steckverbinder M12 4-polig:
Messing vernickelt E2A-M12KS04-M1-B1-4
–  8 mm
vergoldet
E2A-M12KN08-M1-B1-4
*1 NPN-Modelle sind ebenfalls erhältlich. Bei Bestellungen „-B1”, „-B2“, „-B3“ oder „-D1“ durch „-C1“, „-C2“ oder „-C3” ersetzen.
*2 Gehäuse der Größe M8 sind nur aus Edelstahl (SUS 303) erhältlich.
*3 Längeres Gehäuse mit Gewindelänge 49 mm und Gesamtlänge 62 mm.
*4 Modelle mit größeren Schaltabständen von 30 mm und 35 mm sind ebenfalls erhältlich.
*5 Modelle mit 4-poligem M8-Steckverbinder, Gewindelänge 49 mm und Gesamtlänge 61 mm.
266
E2A Kompakt, zylindrisch
Technische Daten
(Exemplarisch für bündige Ausführungen.)
Eigenschaft M8 M12 M18 M30
E2A-S08KS E2A-M12KS E2A-M18KS E2A-M30KS Schaltabstand 2 mm10 % 4 mm10 % 8 mm10 % 15 mm10 % Ansprechfrequenz 1500 Hz 1000 Hz 500 Hz 250 Hz
Versorgungsspannung
(Betriebsspannung)
12 bis 24 V DC, Restwelligkeit (s-s): max. 10 % (10 bis 32 V DC)
Schaltungsschutz Verpolungsschutz für Spannungsversor- gung, Überspannungsschutz, Kurzschlussschutz
Ausgangsverpolungsschutz, Verpolungsschutz für Spannungsversorgung, Überspannungsschutz, Kurzschlussschutz
Umgebungs- temperatur
Betrieb –40 bis 70 C
Lagerung –40 bis 85 C (ohne Eis- oder Kondensatbildung)
Schutzart IP67 nach IEC 60529 IP69K nach DIN 40050 Teil 9
Material Gehäuse Edelstahl Messing vernickelt
Aktive
Sensorfläche
Optionale Funktionsmerkmale
PBT
Informationen zu den unten angegebenen optionalen Funktionsmerkmalen finden Sie im vollständigen Datenblatt, oder wenden Sie sich an Ihre OMRON-Vertretung.
Sensormodul und Bauform
– Einfacher Schaltabstand (ideal für Kompatibilität mit früheren Maschinengenerationen)
– Lange Bauform (ideal für Montage in dickeren Konstruktionen)
Anschluss
– M8 4-polig (beim Bestellen -M1 durch -M3 ersetzen, z. B. E2A-S08KS02-M3-B1)
– M8 3-polig (beim Bestellen -M1 durch -M5 ersetzen, z. B. E2A-S08KS02-M5-B1)
– PUR-Kabel
– Kabelschwanz mit M8- oder M12-Steckern
Ausgang
– 400 mA max. Laststrom (ideal zum direkten Schalten höherer Lastströme)
– DC 2-Draht (ideal für geringere Verdrahtung Leckstrom kann zur Erkennung von Kabelbrüchen verwendet werden)
– DC 4-Draht (Schließer- + Öffner-Ausgang – ideal für geringeren Ersatzteilbestand antivalentes Signal kann zur Erkennung von Kabelbrüchen verwendet werden)
Hohe Wasserbeständigkeit Schutz vor Kabelbruch Hohe mechanische Widerstandsfähigkeit Hohe Unempfindlichkeit gegen elektromagnetische Störungen
Hohe Widerstandsfähigkeit gegen
Temperaturänderungen
Hohe Vibrationsfestigkeit
267

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoGerman203 Kbytespdf1-mostrado
pdf1-English4 Mbytespdf1-mostrado
pdf2-mostradoGerman436 Kbytespdf1-mostrado
pdf3-mostradoGerman961 Kbytespdf1-mostrado
pdf4-mostradoEnglish744 Kbytespdf1-mostrado
pdf5-mostradoEnglish605 Kbytespdf1-mostrado
