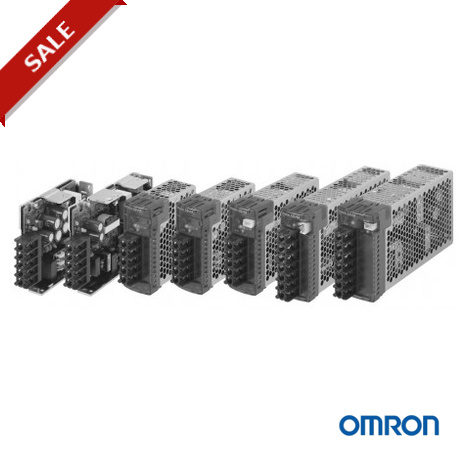

S8VM-15005CD 196200 OMRON Power & 150W / 5V / 27A Hutschienengehäuse

Schaltnetzteil

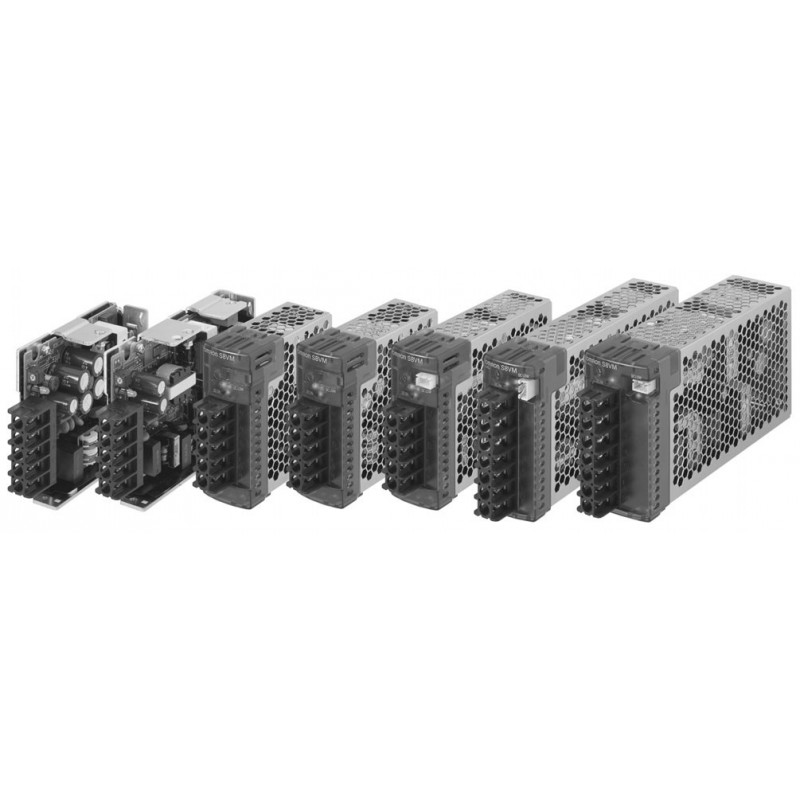

S8VM (15-/30-/50-/100-/150-W-Modelle)
Netzteil mit der einzigartigen, neuen Unterspannungsalarm-Funktion von OMRON mit kompaktem Gehäuse für kleinere Maschinen
• Neue Unterspannungsalarm-Funktion erleichtert die Ermittlung von Fehlerursachen (nur S8VM-@@@24A@/P@).
• Großes Anwendungsspektrum mit Auswahl aus 5
Leistungsstufen und 20 Modellen.
• RoHS-konform, bleifreie Ausführung.
• Sicherheitsnormen:
UL508/60950-1/1604, CSA C22.2 Nr. 14/Nr. 60950-1/Nr. 213, EN50178, EN60950-1
• Oberwellenabstrahlung: Entspricht EN61000-3-2.
• Neue Spezialkonstruktion verhindert das Herausfallen der
Schrauben aus dem Klemmenblock.
• Berührungssichere Anschlussklemmen.
• DIN-Schienenmontage
Hinweis: Siehe Vorsichtsmaßnahmen zur sicheren Verwendung auf
Seite 19.
Hinweis: Die Markteinführung der 300- bis 1.500-W-Modelle erfolgt 2006.
Erläuterung der Modellnummer
■ Bestellschlüssel
Hinweis: Nicht alle Kombinationen sind möglich. Siehe Modellliste unter Bestellinformationen auf Seite 2.
S8VM- @@@@@@@
1 2 3 4
1. Nennleistungen
015: 15 W
030: 30 W
050: 50 W
100: 100 W
150: 150 W
2. Ausgangsspannung
05: 5 V
12: 12 V
15: 15 V
24: 24 V
3. Konfiguration/Funktion
Leer: Offene Ausführung Standardausführung
C: Geschlossene Ausführung Standardausführung
A: Geschlossene Ausführung Ausführung mit Unterspannungs- alarm (NPN)
(siehe Hinweis)
P: Geschlossene Ausführung Ausführung mit Unterspannungs- alarm (PNP)
(siehe Hinweis)
4. Konfiguration
Ohne Ausführung für Frontmontage
D Ausführung mit Halterung für DIN-Schienenmontage
Hinweis: 1. Die Ausführung für die Frontmontage kann nicht rückseitig montiert werden. Verwenden Sie für Konfigurationen mit rückseitiger Mon- tage die Ausführung mit Halterung für die DIN-Schienenmontage.
2. Gehäuse und Klemmen der Steckverbindung für den Unterspannungsalarmausgang sind im Lieferumfang des S8VM-05024A@/P@, S8VM-10024A@/P@ und S8VM-15024A@/P@ enthalten.
Schaltnetzteil S8VM 1
