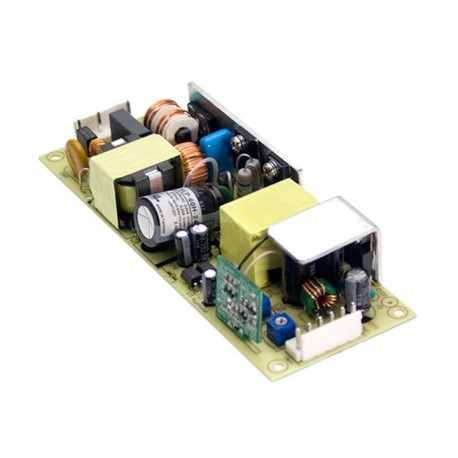

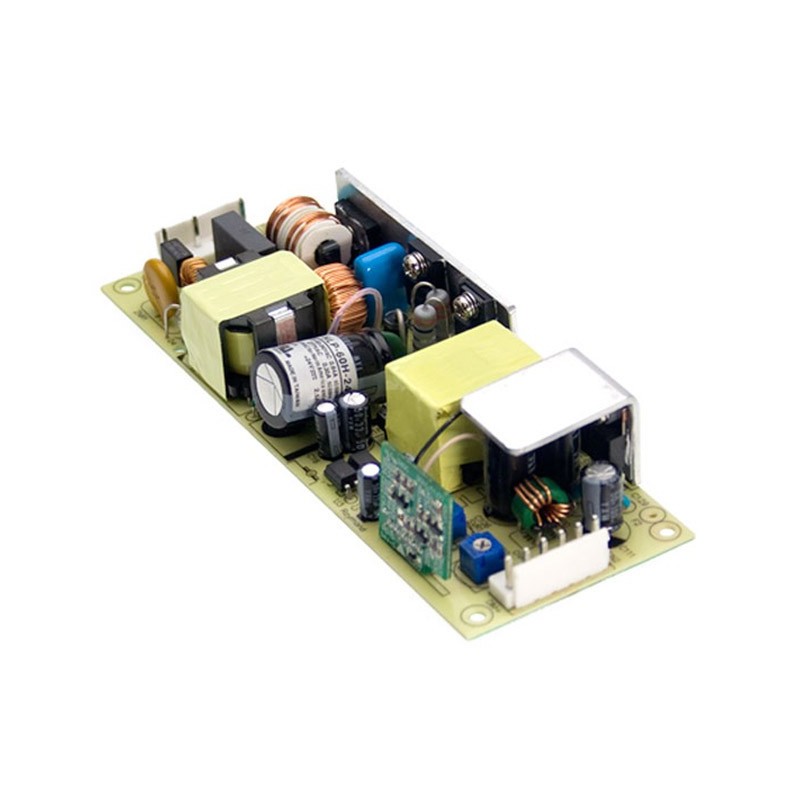

HLP-60H-20 MEANWELL LED-Driver AC/DC Einzelausgang mixed-mode (CV+CC), Ausgang 20VDC / 3A, offene Bauform, A..

LED-treiber.

Speziell für die fütterung LEDs direkt in strom konstant.

Format offen typPCB.

Eingangsbereich90-305Vca47-63Hz.

Ausgang auf konstantstrom -3A.Einstellbar über externes potentiometer (1,8-3A).

Bereich der ausgangsspannung im modus konstanten stroms12-20vdcnach anfrage laden.

Ausgangsspannung in den modus mit konstanter spannung20vdc. Einstellbar über externes potentiometer (17-22Vcc).

Leistung:60W.

Wirkungsgrad typisch:89%.

Potentiometer:Dieses modell mit 2 externen potentiometer, die uns erlaubt die regelung der ausgangsspannung und der maximale ausgangsstrom.

Regulierung10% bis 100% ausgangsstrom mit einem regler1-10V, PWM-signal von 10V mit einer frequenz von 100Hz bis 3KHz oder widerstand von 0-100K Ohm. Mit der regelung können wir nicht ausschalten die ausgabe, können nur nach unten bis 10%.

Klasse I mit erdung.

Korrekturfaktor leistung>0,95an 230vac bei voller last.

Temperaturbereich - betrieb - gehäuseTcaus-40 ° Cbis+70 ° c abgetötet.

Abmessungen (Länge x Breite x Höhe):147 x 53 x 27 mm.

3 jahre garantie.

Hersteller: MEAN WELL.

Diese quelle ist entworfen, um zu arbeiten direkt mit den led-platten, LED oder COBs), nicht mit der LED streifen. Müssen computer sein, zu essen, in einem konstanten strom.

Diese quelle wird im modus " konstanter strom einschaltet, die LEDs direkt mit einer spannung innerhalb des bereichs der ausgangsspannung im modus konstanter strom und strom ist gleich dem ausgangsstrom. Die ausgangsspannung und der ausgangsstrom eingestellt werden können, durchexternen potentiometerbefinden sich auf dem typenschild der quelle, die neben der regulierung 0-10V/1-10V, 10V PWM oder widerstand.

Format offen typ PCB. Die serie HLP ist gedacht für anwendungen von LED-beleuchtung. Geeignet für trockenbereiche und von innen. Justlink 100% geladen.

Können sie regelmäßig mit regulatorischen vermögenswerte oder verbindlichkeiten1-10V, signal 10V PWM 100Hz bis 3KHz oder widerstand von 0 bis 100KOhmios. Funktioniert nicht mit regler Triac - schnitt - phase.(Nicht zu verwechseln mit regler TRIACs, cutting - phase. Dieser treiber lässt sich nicht einstellen, mit einem Triac).

Mit regler 1-10V können wir nur auf 10% - regelung ohne ausschalten der ausgabe. Wenn sie möchten, zu regulieren, die LED streifen empfehlen wir ihnen die serie PWM.

Kompatibel mit jedem regler 1-10V - markt sowohl aktive als auch passive. Einige modelle werden getestet sind:

MEAN WELL: DAP-04S01 (kompatibel mit jeder taster normal offen).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIEßEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modell 21210

LED-BOX: Modell LD1160188

OSRAM: Modell DIM MCU

JUNG: Modell 240-10

Wir haben etwa 20 quellen, die von jedem regler. Die maximale entfernung beträgt 100 m zwischen regler und treiber.
