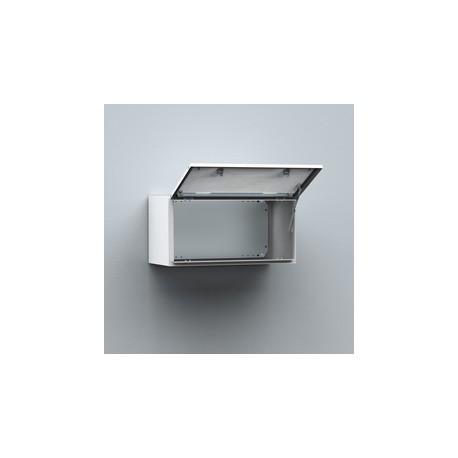

MAP0310030PER5 nVent HOFFMAN Wandgehäuse, 300x1000x300

Material:

Wandgehäuse: 1.5 mm Stahlblech. Flanschplatte: 1.4 mm Stahlblech. Tür: 1.5 mm Stahlblech MAP0306030R5 / 2 mm MAP0308030R5 und höher. Montageplatte: 2 mm galvanisiertes Stahlblech.

Korpus:

Gekantet und nahtverschweißt. Vier Löcher mit 8.5 mm Durchmesser zur Wandbefestigung mit Ausprägungen von 20.4 mm Durchmesser und 2 mm Tiefe sind in die Rückwand eingebracht, um die Luftzirkulation im hinteren Teil des Gehäuses zu ermöglichen.

Frontpaneel:

Aufliegend, mit 130°-Öffnungswinkel. Verdeckte Wechsel-Scharniere mit gesicherten Stiften erlauben wahlweise Öffnung nach oben oder unten. Mit mechanischer Arretierung zum offenhalten der Tür. Geschweißte M6 Bolzen auf der Innenseite. Ein entfernbares Montageprofil auf der Scharnierseite. Die Dichtigkeit ist durch eine durchgehend eingeschäumte Polyurethan-Dichtung gewährleistet.

Schließung:

Schloss mit Doppelbart zum einfachen Öffnen des Paneels, 3 mm DIN DB Schlosseinsatz mit 90° Schließwinkel. Andere Schlosseinsätze als Zubehör.

Montageplatte:

Die Montageplatte besitzt im 10 mm Abstand Markierungen zur einfacheren Positionierung von Komponenten auf der Montageplatte. Oben und unten sind Löcher zur Kabelbefestigung vorhanden. Die Montageplatte wird auf geschweißte M8 Bolzen auf die Gehäuserückseite montiert. Ab 800 mm sind alle Seiten durch Abkantungen versteift.

Flanschöffnung:

Im Boden und Dach, ihre Platzierung weit hinten im Wandgehäuse gewährleistet einfache Kabelzuführung. Flanschplatten (AF) und Dichtungen (AG) gehören nicht zum Lieferumfang. Wenn das MAP-Paneel mit einem MAS- oder MAD-Gehäuse kombiniert werden soll, kann die Flanschplatte des MAS / MAD-Gehäuses mit dem MAP-Panel verwendet werden.

Schutzart:

Als Einzelgehäuse entspricht es IP 66 TYPE 4, 12, 13 IK 10, wenn es mit den Flanschen und Dichtungen aus dem Zubehör verschlossen wird. In Verbindung mit MAS oder MAD IP 55 TYPE 12.

Oberfläche:

RAL 7035, Pulver-Strukturlackierung.

Lieferumfang:

Wandgehäuse mit Paneel und einem Montageprofil für das Paneel. Doppelbart 3 mm Kunststoffschlüssel und Montagematerial. Erdungsmöglichkeiten vorhanden.

Feature:

Mild steel wall mounted enclosure with a horizontally hinged panel door, top and bottom gland plate openings, providing a high IP 66 protection degree once covered.

Advantage:

The enclosure can easily be combined with another single or double door wall mounted enclosure if further installation space is required, maintaining internal communication. The installed components inside the enclosure will be safe and secure due to the high protection degree.

Benefit:

Combining enclosures allow customers to create enclosure configurations made up of two compartments with individual access. Component failure and unnecessary downtime is avoided as water and dust are prevented from entering the enclosure.

Comment:

If the enclosure is to be used standalone, and not combined to another, then two or four gland plates, depending on the enclosure's size, will need to be ordered separately in order to achieve the stated protection degree.
