SFCP106 nVent HOFFMAN Teilhöhen-Schwenkrahmen, 600 SFCP106

Beschreibung:

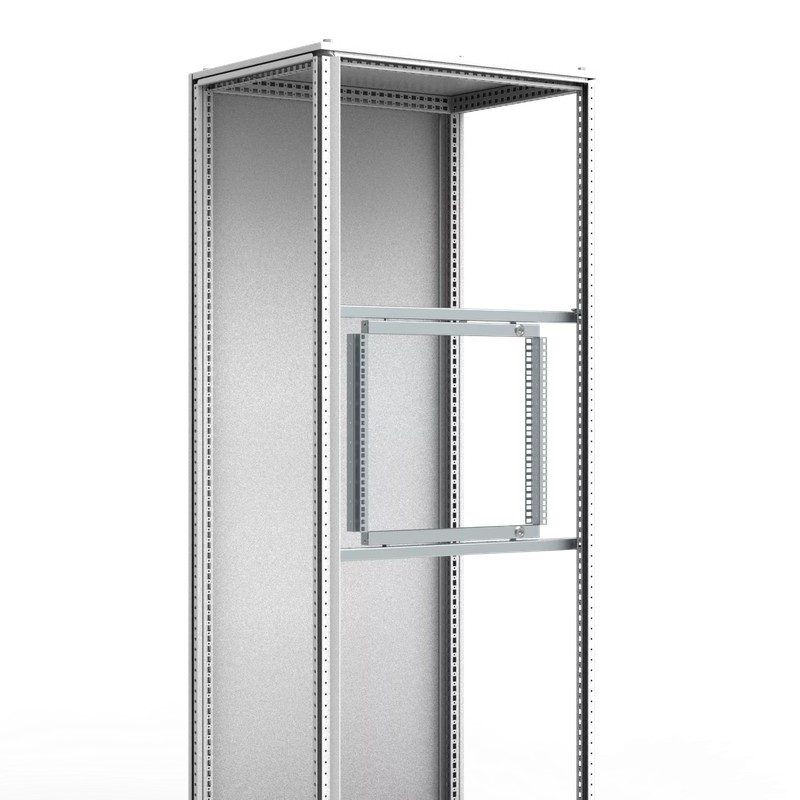

Der Teilhöhen-Schwenkrahmen für 19" Komponenten mit Links- und Rechtsanschlag kann in Standschränke und Wandgehäuse eingebaut werden. Die steifen, S-förmigen Rahmenprofile haben vorne und hinten eine 19" Lochrasterung. Der verzinkte Rahmen gewährleistet die unmittelbare Erdung der eingebauten Komponenten. Der Standardöffnungswinkel beträgt 125 - 155°.

Schließung:

Ein 3 mm DIN Doppelbart Schloss.

Material:

2 mm verzinktes Stahlblech.

Verpackungseinheit:

1 Schwenkrahmen mit Scharnieren.

Montagemöglichkeiten:

Zum Einbau in Wandgehäuse sind SFBP Montagestreben in Verbindung mit den Montageprofilen AVB erforderlich, für den Einbau in Standschränke nur die SFBP Montagestreben. Zur Tiefenanpassung sind CLPK-Profile zu verwenden.

Feature:

Partial height swing frame, for wall mounted and floor standing enclosures.

Advantage:

Additional surface for the installation of 19" equipment, within a hinged frame. The frame can be mounted within enclosures from 600mm in width and to the desired height.

Benefit:

The frame allows customers to install equipment and components into floor standing enclosures efficiently by maximising the installation space available. Access can be gained to the front and rear of the equipment installed in the frame, as well as to the components installed behind on the mounting plate, when the frame is opened.

Comment:

The partial transversal support bars, SFBP, must be mounted in combination with the partial height swing frame.
