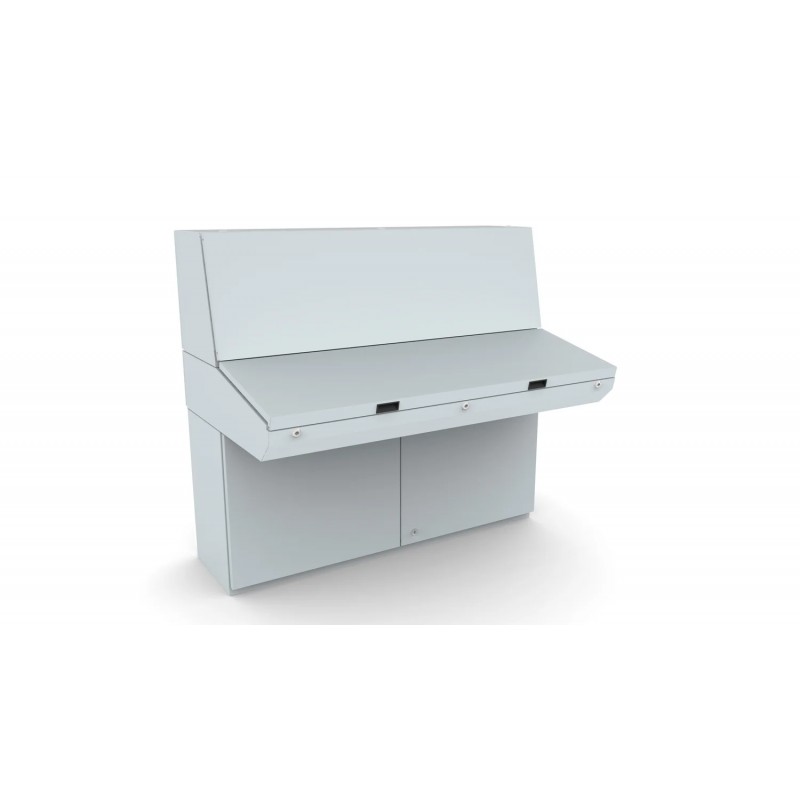

MPC081R5 nVent HOFFMAN Pultaufsatz, 500x800x494

Material:

Korpus und Tür: 2 mm Stahlblech. Rückwand: 1.5 mm Stahlblech. Bodenplatten: 1.2 mm galvanisiertes Stahlblech. Montageplatte: 2.5 mm galvanisiertes Stahlblech.

Korpus:

Gekantet und nahtverschweißt. Ist mit einem integrierten Sockel ausgestattet, der einen Abstand zwischen dem Boden und dem unteren Teil der Türen bietet.

Türen und Paneele:

Einfach gekantete Oberfläche mit Wechselscharnieren für Rechts- oder Linksanschlag der Tür des Basisteils. Im Ober- und Mittelteil werden sie durch mechanische selbsthaltende / -lösende Arretierungen gehalten. Verdeckte Scharniere erlauben eine 90° Öffnung des Mittelteils. Doppeltürig bei 1200 und 1600 mm breiten Systemen.

Montageplatte:

Serienmäßig für Pultunterteil, wird mit Klammern in C-Schienen befestigt, oben und unten stufenlos tiefenverstellbar. Für Pultmittelteil und Aufsatz sind Montageplatten als Zubehör erhältlich.

Schließung:

DIN DB 3 mm Verschlüsse für Aufsatz und Mittelteil. Für Unterteil 2 Stück DIN DB 3 mm Verschlüsse. Weitere Verschlussarten als Option lieferbar (siehe Wandgehäuse-Abschnitt).

Kabeleinführung:

Große Öffnung im Unterteil zur Kabeleinführung. Bodenplatten zur Kabeleinführung im Lieferumfang.

Erdung:

M8-Gewindebolzen an Korpus, Tür und Rückwänden.

Oberfläche:

MPC: RAL 7035, Pulver-Strukturlackierung.

Schutzart:

Eintürig: IP 66 TYPE 4, 12, 13 IK 10. Doppeltürig: IP 55 TYPE 12, 13 IK 10.

Lieferumfang:

Das Pultunterteil wird mit Montageplatte geliefert. Für Pultmittelteil und Aufsatz können Montageplatten als Zubehör geliefert werden. Alle Öffnungen an Aufsätzen und Pultunterteilen können durch Abdeckungen geschlossen werden (Zubehör). Erdungsmaterial (Schrauben, Unterlegscheiben und Muttern) ist beinhaltet.

Feature:

Mild steel combinable console, available in three separate sections, with a IP 55/66 protection degree.

Advantage:

A flexible solution where customers can choose the console sections that meet their size and design requirements, off the shelf, in order to create the console configuration required for their application. Each standalone console section will maintain the security and protection degree.

Benefit:

Customers can receive consoles with a short delivery time, that match their size requirements. The ergonomic design of the top and desk unit, lets customers install and access HMI equipment easily, which increases the console's available mounting space. Component failure and unnecessary downtime is avoided as water and dust are prevented from entering the enclosure.

Comment:

Stainless steel top section panel (MPPS), and desk unit panel (MPLS) are available as accessories. Console desk and top sections are normally heavily used, due to the installed control components. Therefore, It is recommended to replace the panels on mild steel console, that are exposed to high levels of use, with stainless steel panels. Replacing mild steel sections for stainless steel prolongs the console's life as they are more resistant to corrosion. This is especially important in industries where the operators are exposed to chemical agents and could easily transfer them onto the console, when operated. Single door consoles have a IP66 protection degree whereas double door consoles have a IP55 protection degree.
