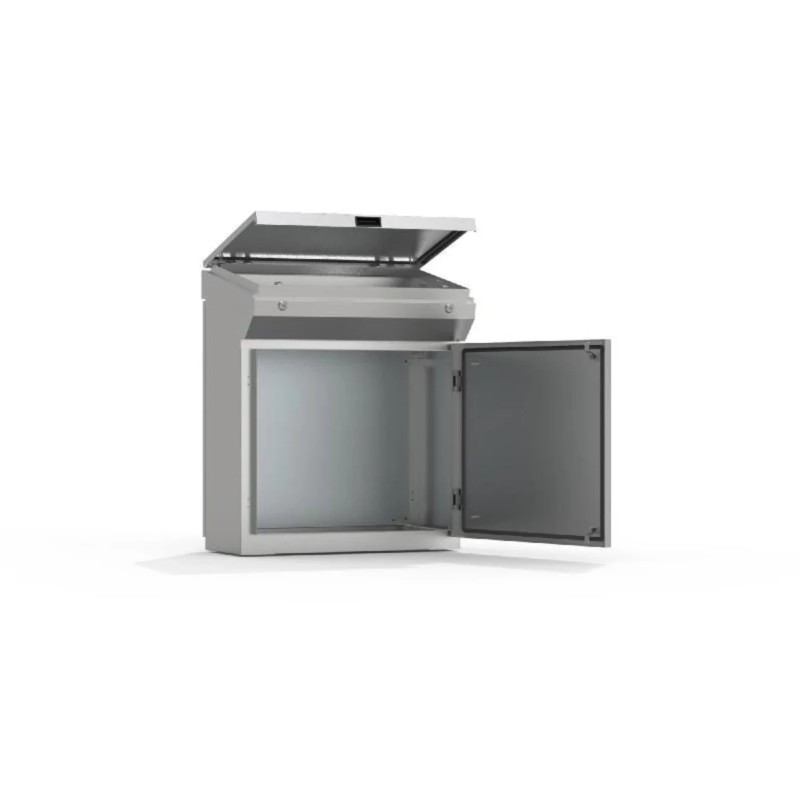

MPGS12 nVent HOFFMAN Pult, 985x1200x400

Material:

AISI 304 vorgeschliffener Edelstahl / 316L (auf Anfrage). Korpus und Tür: 2 mm, Rüchwand: 1.5 mm. Bodenplatte: 1.5 mm verzinktes Stahlblech. Montageplatte 2.5 mm galvanisiertes Stahlblech.

Korpus:

Gekantet und nahtverschweißt. Ist mit einem integrierten Sockel ausgestattet, der einen Abstand zwischen dem Boden und dem unteren Teil der Türen bietet.

Türen und Paneele:

Einfach gekantete, aufliegende Panele. Tür Pultbasis erlaubt Rechts- und Linksanschlag. Pultoberseite mit 12° Neigung von der Horizontalen. Verdeckte Scharniere am oberen Ende der Abdeckung erlauben einen Öffnungswinkel von 80°. Das Panel wird durch eine mechanische, selbstarretierende / -lösende Arretierung gehalten. Doppeltüren in der Pultbasis bei 1200 mm Breite.

Montageplatte:

Standard-Montageplatte in der Pultbasis.

Schließung:

3 mm DIN DB Schlösser am Pultdeckel, 2 Stück DIN 3 mm DB Schließungen für die Tür der Pultbasis. Weitere Schlossarten siehe Wandgehäusebereich.

Kabeleinführung:

Kabeleinführung von unten. Bodenblech zur Kabeleinführung im Standard-Lieferumfang.

Erdung:

M8-Gewindebolzen an Korpus, Tür, Dach und Rückwand.

Oberfläche:

400er vorgeschliffener Edelstahl.

Schutzart:

Eintürig: IP 66 TYPE 4X, 12, 13 IK 10. Doppeltürig: IP 55 TYPE 12, 13 IK 10.

Lieferumfang:

Montageplatte inkl. Befestigungsmaterial und Erdungsbolzen mit Muttern und Unterlegscheiben. Die Pulte werden auf einer Holzpalette geliefert.

Feature:

Stainless steel compact console, with a hinged desk panel, and a IP 55/66 protection degree.

Advantage:

Customers can choose consoles that meet their size requirements, off the shelf. The top desk panel provides customers with a surface to easily install and maintain HMI equipment, due to the integrated hinges. The installed components inside the enclosure will be safe and secure due to the high protection degree.

Benefit:

Customers can receive consoles with a short delivery time, that match their size requirements. The console's ergonomic design lets customers install and access the HMI equipment easily. Component failure and unnecessary downtime is avoided as water and dust are prevented from entering the enclosure. Stainless steel consoles can be installed in almost any environment, grade dependent.

Comment:

Single door consoles have a IP 66 protection degree whereas double door consoles have a IP 55 protection degree.
