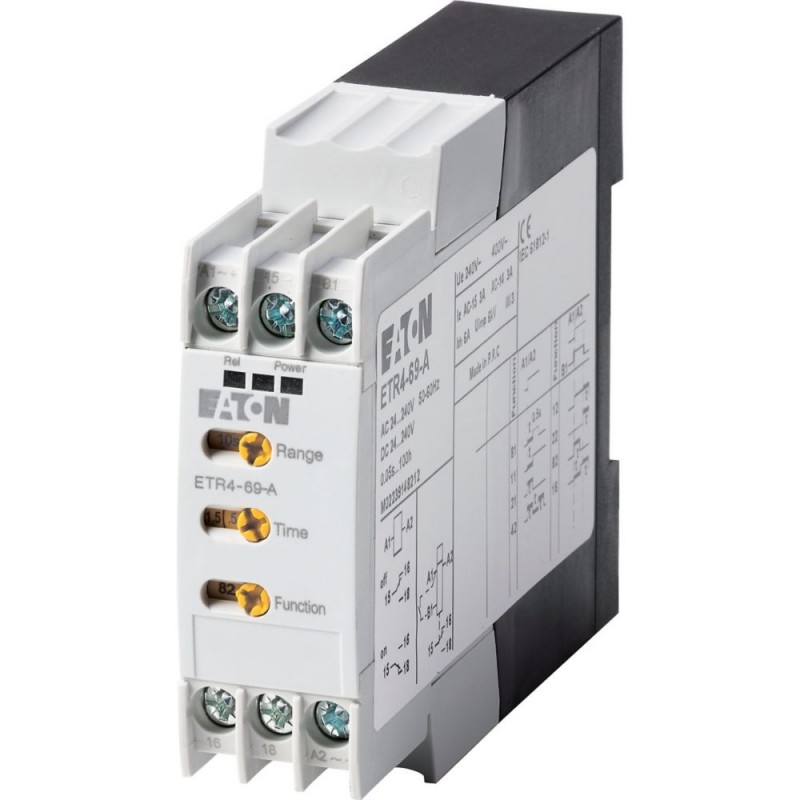

ETR4-69-A 031891 XTTR6A100H69B EATON ELECTRIC Zeitrelais, 1 W, 0,05 s 100 h, Multifunktion, 24 240 V AC/DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ETR4-69-A 031891 XTTR6A100H69B EATON ELECTRIC Zeitrelais, 1 W, 0,05 s 100 h, Multifunktion, 24 240 V AC/DC

ETR4-69-A

031891

XTTR6A100H69B

EATON-MOELLER

Zeitrelais, 1 W, 0,05 s - 100 h, Multifunktion, 24 - 240 V AC/DC

Mehr Infos


Relais > Zeitrelais

Relais-Timer (KETR, KEMR, KESR)

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $174.89
Stückpreis: $174.89

Menge Preis
1+$174.89
2+$174.89
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Zeitrelais, 1 W, 0,05 s - 100 h, Multifunktion, 24 - 240 V AC/DC
Elektronisches Zeitrelais gemäß IEC/EN 61812-1, VDE 0435, 22.5mm breit, Zeitbereich 0,05s-100h, mechanische Lebensdauer 30 * 106, DIN Hutschienenmontage, beliebige Einbaulage, 24-240VAC/DC, multifunktional, Industriebauform

Lieferprogramm

Sortiment
Zeitrelais ETR4
Grundfunktion
Zeitrelais
Funktion
multifunktional
ansprechverzögert
rückfallverzögert
einschaltwischend
ausschaltwischend
blinkend impulsbeginnend
ansprech- und rückfallverzögert
impulsformend
impulsgebend
Zeitfunktionen einstellbar
Anzahl Wechsler
1
Zeitbereich
0,05 s - 100 h
Zeitbereich
0.05 - 1 s
0.15 - 3 s
0.5 - 10 s
1.5 - 30 s
5 - 100 s
15 - 300 s
1.5 - 30 min
15 - 300 min
1.5 - 30 h
5 - 100 h
Bemessungsbetriebsstrom [Ie]
AC-14 [Ie]300 V [Ie]
3 A
AC-14 [Ie]380 V 400 V 415 V [Ie]
3 A
AC-14 [Ie]
Wert gilt ab Release 001.
AC-15220 V 230 V 240 V [Ie]
3 A
AC-15300 V [Ie]
3 A
AC-15380 V 400 V 415 V [Ie]
3 A
AC-15
Wert gilt ab Release 001.
Spannungsbereich [ULN]
24 - 240 V AC, 50/60 Hz
24 - 240 V DC V
Breite
22.5 mm

Technische Daten

Allgemeines
Normen und Bestimmungen
Norm IEC/EN 61812
VDE 0435
Lebensdauer, mechanischAC-betätigt [Schaltspiele]
30 x 106
Lebensdauer, mechanischDC-betätigt [Schaltspiele]
30 x 106
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
UmgebungstemperaturUmgebungstemperatur Lagerung
- 45 - + 85 °C
Umgebungstemperaturoffen
-25 - +60 °C
Umgebungstemperaturgekapselt
- 25 - + 45 °C
Einbaulage
Nach Bedarf
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 20 msSchließer
4 g
SchutzartKlemmen
IP20
Gewicht
0.1 kg
Anschlussquerschnitteeindrähtig
1 x (0.5 - 2.5)
2 x (0.5 - 1.5) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (0.5 - 2.5)
2 x (0.5 - 1.5) mm2
Anschlussquerschnitteein- oder mehrdrähtig
1 x (20 - 14) AWG
Strombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Wert gilt ab Release 001.
Überspannungskategorie/Verschmutzungsgrad
III/2
Bemessungsisolationsspannung [Ui]
400 V AC
Bemessungsisolationsspannung [Ui]
600 V AC
Wert gilt ab Release 001.
Bemessungsbetriebsspannung [Ue]
300 V AC
Bemessungsbetriebsspannung [Ue]
440 V AC
Wert gilt ab Release 001.
Sichere Trennung nach EN 61140zwischen Spule und Hilfskontakten
250 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
250 V AC
EinschaltvermögenAC-14 cos ϕ = 0,3 400 V
48 A
EinschaltvermögenAC-15 cos ϕ = 0,3 220 V
50 A
EinschaltvermögenDC-11 L/R ≦ 40 ms
1.1 x Ie
AusschaltvermögenAC-14 cos ϕ = 0,3 440 V
3 A
AusschaltvermögenAC-15 cos ϕ = 0,3 220 V
3 A
AusschaltvermögenDC-11 L/R ≦ 40 ms
1.1 x Ie
Bemessungsbetriebsstrom [Ie]AC-14 [Ie]380 V 400 V 415 V [Ie]
3 A
Bemessungsbetriebsstrom [Ie]AC-14 [Ie]
Wert gilt ab Release 001.
Bemessungsbetriebsstrom [Ie]AC-14440 V [Ie]
3 A
Bemessungsbetriebsstrom [Ie]AC-15220 V 230 V 240 V [Ie]
3 A
Bemessungsbetriebsstrom [Ie]DC-11Hinweis
Ein- und Ausschaltbedingungen nach DC13 L/R konstant nach Angabe
Bemessungsbetriebsstrom [Ie]DC-11L/R max. 15 ms24 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]DC-11L/R max.50 ms
1.2 A
Konventioneller thermischer Strom [Ith]
6 A
Kurzschlussfestigkeit ohne VerschweißenHinweis
bei direkter Abnahme von Netz oder Trafo > 1000 VA
Kurzschlussfestigkeit ohne Verschweißenmax. Schmelzsicherung Schließer
6 A gG/gL
Kurzschlussfestigkeit ohne Verschweißenmax. Schmelzsicherung Öffner
6 A gG/gL
Kurzschlussfestigkeit ohne Verschweißenmax. Überstromorgan, 220/230 V
FAZ-B4/1-HI Typ
Kraftantriebe
LeistungsaufnahmeAnzugsleistung AC
2 VA
LeistungsaufnahmeHalteleistung AC
2 VA
LeistungsaufnahmeAnzugsleistung DC
1.8 W
LeistungsaufnahmeHalteleistung DC
1.8 W
Einschaltdauer
100 % ED
maximale Schalthäufigkeit
4000 S/h
BefehlsmindestdauerAC
50 ms
BefehlsmindestdauerDC
30 ms
Wiederholgenauigkeit (Abweichung)
≦ 0.5 %
Wiederholbereitschaftszeit (nach 100%igem Ablauf der Verzögerungszeit)
70 ms
Kontaktumschlagszeit [tu]
4 ms
Elektromagnetische Verträglichkeit (EMV)
Elektrostatische Entladung (ESD)angewandte Norm
IEC/EN 61000-4-2
Elektrostatische Entladung (ESD)Luftentladung
8 kV
Elektrostatische Entladung (ESD)Kontaktentladung
6 kV
Elektromagnetische Felder (RFI)angewandte Norm
IEC/EN 61000-4-3
Elektromagnetische Felder (RFI)
80 - 1000 MHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Funkentstörung
EN 55011, Klasse B (leitungsgebunden)
EN 55011, Klasse B (gestrahlt)
Burst Impulse
Versorgungsleitungen: 2
Signalleitungen: 1
nach IEC/EN 61000-4-4 kV
energiereiche Impulse (Surge)
2 kV (symmetrisch)
4 kV (unsymmetrisch)
nach IEC/EN 61000-4-5
Einströmung nach IEC/EN 61000-4-6
10 V

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
6 A
Verlustleistung pro Pol, stromabhängig [Pvid]
1.4 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
1.8 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Relays (EG000019) / Zeitrelais (EC001439)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Relais und Sockel / Zeitrelais (ecl@ss13-27-37-16-05 [AKF092018])
Ausführung des elektrischen Anschlusses
Schraubanschluss
Komplettgerät mit Sockel
nein
Geeignet für Hutschienenmontage
ja
Geeignet für Frontmontage
nein
Aufsteckbar auf Schütz
nein
Funktion ansprechverzögert
ja
Funktion rückfallverzögert
ja
Funktion einschaltwischend
ja
Funktion ausschaltwischend
ja
Funktion Stern/Dreieck
nein
Funktion Impulsformend
ja
Funktion blinkend mit Pause beginnend, Festzeit
ja
Funktion blinkend mit Impuls beginnend, Festzeit
ja
Funktion taktend mit Pause beginnend, variabel
ja
Funktion taktend mit Impuls beginnend, variabel
ja
Zeitbereich
0.05 - 360000 s
Fernbedienung möglich
nein
Geeignet als Fernbedienung
nein
Bemessungssteuerspeisespannung AC 50 Hz
24 - 240 V
Bemessungssteuerspeisespannung AC 60 Hz
24 - 240 V
Bemessungssteuerspeisespannung DC
24 - 240 V
Spannungsart zur Betätigung
AC/DC
Anzahl der Ausgänge, unverzögert, Öffner
0
Anzahl der Ausgänge, unverzögert, Schließer
0
Anzahl der Ausgänge, unverzögert, Wechsler
0
Anzahl der Ausgänge, verzögert, Öffner
0
Anzahl der Ausgänge, verzögert, Schließer
0
Anzahl der Ausgänge, verzögert, Wechsler
0
Ausgänge, umschaltbar verzögert/unverzögert
ja
Mit Halbleiterausgang
nein
Werkstoff des Kontakteinsatzes
Werkstoff des Kontaktes
Werkstoff der Kontaktbeschichtung
Betriebsspannung AC 50 Hz
24 - 240 V
Betriebsspannung AC 60 Hz
24 - 240 V
Betriebsspannung DC
24 - 240 V
Spannungsart der Betriebsspannung
AC/DC
Nennstrom
3 A
Max. Einschaltstrom
A
Schutzart (IP)
IP20
Schutzart (RT) nach IEC 61810-7
Breite
23 mm
Höhe
83 mm
Tiefe
103 mm

Approbationen

Product Standards
IEC/EN 61812-1; IEC/EN 60947-5-1; UL 508; CSA-22.2 No. 14; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON EMR ERT EMT EN.pdf 3 Mbytes
PDF EATON SAFETY RELAYS ESR5 EN.pdf 1 Mbytes
ETR4-69-A XTTR6A100H69B 031891 DE_031891.pdf 124 Kbytes ETR4-69-A XTTR6A100H69B 031891 DE_031891.pdf
