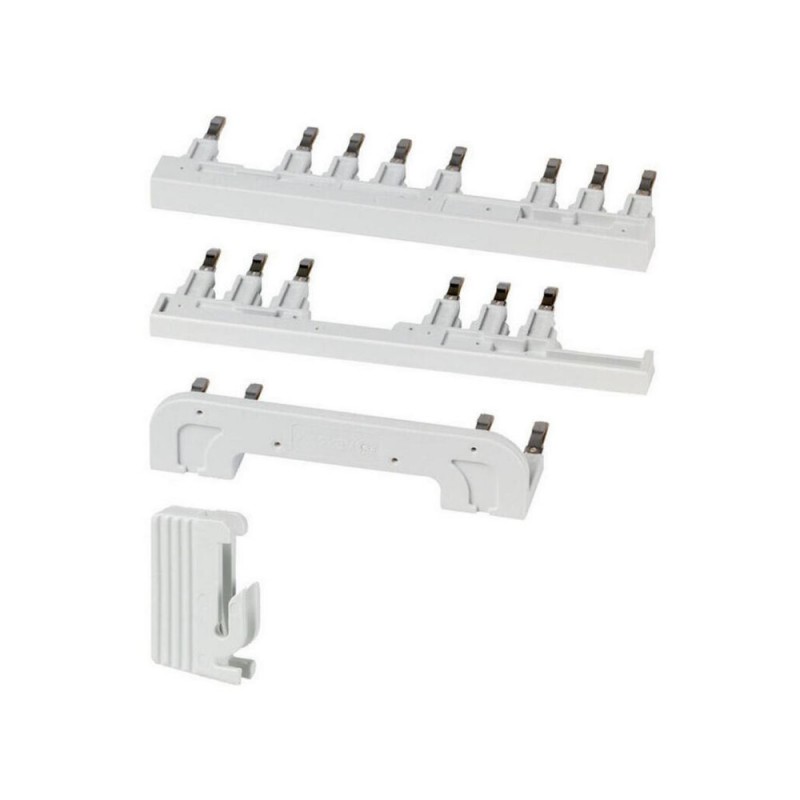

DILM12-XRL 283108 EATON MOELLER Wendeverdrahtungssatz, für DILM712 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM12-XRL 283108 EATON MOELLER Wendeverdrahtungssatz, für DILM712

DILM12-XRL

283108

EATON - MOELLER

Verfügbar

Schiff am heute

Wendeverdrahtungssatz, für DILM712

Mehr Infos


Schütz

DIL Contactors - EATON - MOELLER

DIL Contactors up to 170A - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$5.33
26+$4.37
51+$4.26
76+$4.21
101+$4.17
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Zusatzausrüstung
Zubehör
  Verdrahtungszubehör
Beschreibung
  Hauptstromverdrahtung für Wendekombination
verwendbar für
  DILM7
DILM9
DILM12
verwendbar für
  Wendeverdrahtungssatz DILM7 bis DILM15
Hinweise
  • ausgeführt in Kombistecktechnik
  • als Schützhilfsschalter DILA‐XHIT… verwenden → 101042

Zusätzlich sind zur elektrischen Verriegelung die folgenden Steuerleitungen integriert:

  • Q11: A1 - Q12: 21
  • Q11: 21 - Q12: A1
  • Q11: A2 - Q12: A2
Hinweise
  • ausgeführt in Kombistecktechnik
  • als Schützhilfsschalter DILA‐XHIT… verwenden → 101042

Zusätzlich sind zur elektrischen Verriegelung die folgenden Steuerleitungen integriert:

  • Q11: A1 - Q12: 21
  • Q11: 21 - Q12: A1
  • Q11: A2 - Q12: A2
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA22
Verlustleistung pro Pol, stromabhängig
PvidW2.2
Verlustleistung des Betriebsmittels, stromabhängig
PvidW6.6
Verlustleistung statisch, stromunabhängig
PvsW0
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C60
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Geeignet für Anzahl der Pole
  3
Ausführung
  Wendeschaltung
Approbationen
Product Standards  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E36332
UL Category Control No.  NLRV
CSA File No.  012528
CSA Class No.  3211-05
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Weitere Produktinformationen (Verlinkungen)
IL03407035Z (AWA2100-2253) Verdrahtungssätze DILM7 bis DILM12


Datasheet - PDF
