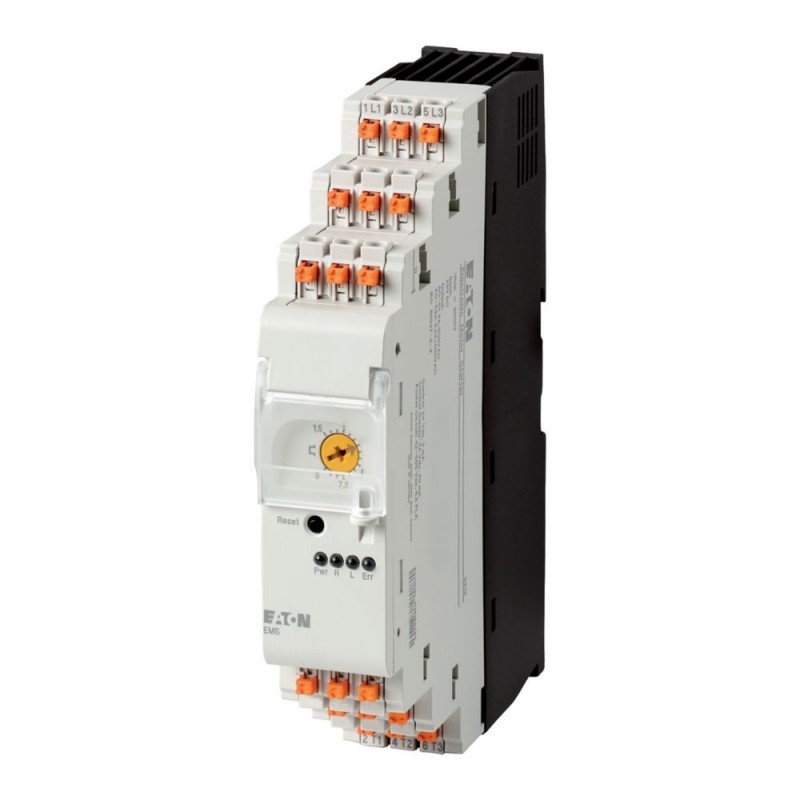

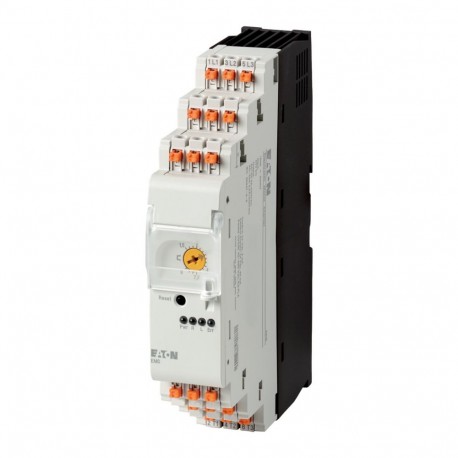

EMS-RO-T-9-24VDC 170102 EATON MOELLER Wendestarter 9 A, DC-betätigt

EMS-RO-T-9-24VDC

170102

EATON - MOELLER

Verfügbar

Schiff am heute

Wendestarter 9 A, DC-betätigt

Mehr Infos


Schütz

Motor-Starters - EATON - MOELLER

EMS Motor Starters - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$133.72
2+$130.03
4+$127.04
5+$126.20
7+$125.49
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Elektronischer Motorstarter
Grundfunktion
  Wendestarter (Komplettgeräte)
Beschreibung
  Direktstart
Wendestart
Motorschutz
Schaltungsprinzip: Sicherheitsendstufe mit Bypass, dreiphasige Abschaltung.
Konformität, Zulassung

Explosionsschutz (gemäß ATEX 94/9/EG)
  II (2) G [Ex e] [Ex d] [Ex px]
II (2) D [Ex t] [Ex p]
EG-Baumusterprüfbescheinigung
  PTB 13 ATEX 3003
Motordaten

max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz

AC-53a

380 V 400 V 415 V
PkW0,55 - 3
Einstellbereich Überlastauslöser
IrA1,5 - 6,5 (AC-53a)
9 (AC-51)
Betätigungsspannung
  24 V DC
Anschlusstechnik
  Push-in-Klemmen
Anbindung an SmartWire-DT
  nein
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947-4-2
UL508
Abmessungen

Breite
 mm30
Höhe
 mm157
Tiefe
 mm123.5
Gewicht
 kg0.3
Montage
  Hutschiene IEC/EN 60715, 35 mm
Schutzart (IEC/EN 60529, EN50178, VBG 4)
  IP20
Einbaulage
  senkrecht
Motorabgang unten
Lebensdauer, elektrisch
Schaltspiele 3 x 107
maximale Schaltfrequenz
 Schaltspiele/h7200 (Puls-Pausenzeit 50:50)
Anschlussquerschnitte

eindrähtig
 mm21 x (0,75 - 2,5)
1 x AWG20 - 14
feindrähtig, mit Aderendhülse
 mm22 x (0,75 - 2,5)
1 x AWG20 - 14
Hinweis
  Mindestlänge 10 mm.
feindrähtig, mit Twin-Aderendhülse
 mm22 x (0,75 - 1,5)
2 x AWG20 - 16
Hinweis
  Mindestlänge 10 mm.
Klimatische Umgebungsbedingungen
Betriebsumgebungstemperatur
 °C-25 - +60, nach IEC 60068-2-1
Betauung
  Betauung durch geeignete Maßnahmen verhindern
Lagerung
ϑ°C-40 - +80
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit
UimpV AC6000
Überspannungskategorie/Verschmutzungsgrad
  III/2
Bemessungsbetriebsspannung
UeV42 - 550
Bemessungsbetriebsstrom

AC-51
IeA1.20 - 9
AC-53a
IeA1.20 - 6.5
Verlustleistung
PVW3.3 - 14.6
Verlustleistung statisch, stromunabhängig
PvsW1
Basisisolation gemäß IEC/EN60947-1

zwischen Versorgungs-, Steuer- und Schaltspannung
 V AC500
zwischen Rückmeldeausgang und Schaltspannung
 V AC500
Sichere Trennung gemäß IEC/EN60947-1

zwischen Versorgungs-, Steuer- und Schaltspannung
 V AC 300
zwischen Rückmeldeausgang und Schaltspannung
 V AC 300
Sichere Trennung gemäß EN 50178

zwischen Versorgungs-, Steuer- und Schaltspannung
 V AC500
zwischen Rückmeldeausgang und Schaltspannung
 V AC500
Strommessung

Einstellbereich Überlastauslöser
IrA1,5 - 6,5 (AC-53a)
9 (AC-51)
Auslöseklasse
 CLASS10 (Ir 4 A)
10A (Ir > 4 A)
Wiederbereitschaftszeit
tWmin.2 (manueller Anlauf)
20 (automatischer Wiederanlauf)
Symmetrieüberwachung

Betrag Imax > Inenn ((Imax - Imin)/Imax)
 %at 33, response time 120 s
at 67, response time 1,8 s
Betrag Imax < Inenn ((Imax - Imin)/Inenn)
 %at 33, response time 120 s
at 67, response time 1,8 s
Blockierschutz

Ansprechwert I (L1) oder I (L3)
 A45
Ansprechzeit
 s2
Kurzschlussfestigkeit

Zuordnungsart „1“

Kurzschlussschutzorgan
  50 kA, 500 V AC: Sicherung 16 A gG/gL
50 kA, 415 V AC: PKM0-4
15 kA, 415 V AC: PKM0-6,3
Steuerteil
Eingangsdaten

Versorgungsspannung
UAUXV DCA1 - A2: 24 (-20 - +25 %)
Restwelligkeit der Eingangsspannung
 % 5
Eingangsstrom
 mA40
Hinweis zu Eingangsstrom
  ohne Rückmeldung
Steuerstromkreis (ON, L, R)

Schaltpegel Low
 V DC-3 - +9.6
Schaltpegel sicher AUS
 V DC< 5
Schaltpegel High
 V DC19.2 - 30
Eingangsstrom
 mA5
Rückmeldeausgänge

Hinweis
  Kontakte 95, 96 oder 98
Kontaktbestückung

W = Wechsler
  1 W
Bemessungsbetriebsspannung
UeV AC/DC250
Bemessungsbetriebsstrom

AC-15

230 V
IeA3
DC-13

24 V
IeA2
Elektromagnetische Verträglichkeit (EMV)
Elektrostatische Entladung (ESD)

angewandte Norm
  IEC EN 61000-4-2, Level 3
Luftentladung
 kV8
Kontaktentladung
 kV6
Elektromagnetische Felder (RFI)

angewandte Norm
  IEC/EN 61000-4-3

 V/m800 - 1000 mHz: 10
1.4 - 2 GHz: 10
2.0 - 2.7 GHz: 3
Funkentstörung
  EN 55011, Klasse A (Störaussendung leitungsgebunden)
EN 61000-6-3, Klasse A (Störaussendung gestrahlt)
Verwendungshinweis
  Dieses Produkt ist für den Betrieb im Industriebereich (Umgebung 2) ausgelegt. Der Gebrauch im Wohnbereich (Umgebung 1) kann Funkstörungen verursachen, so dass zusätzliche Entstörmaßnahmen vorzusehen sind.
Burst Impulse
 kV2
IEC/EN 61000-4-4, Level 3
energiereiche Impulse (Surge)
  1 kV (symmetrisch)
2 kV (unsymmetrisch)
nach IEC/EN 61000-4-5
Einströmung nach IEC/EN 61000-4-6
 V10
Sicherheitstechnische Kenngrößen
Hinweise
  Motorschutz
Umgebungstemperatur
 °C40
Werte gemäß EN ISO 13849-1

MTTFd
Jahre 316
Werte gemäß IEC 62061


  λsd [FIT]: 0
λsu [FIT]: 1731
λdd [FIT]: 314
λdu [FIT]: 47,2
SFF [%]: 97,7
DC [%]: 86,9
SIL: 2
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA6.5
Verlustleistung pro Pol, stromabhängig
PvidW2.1
Verlustleistung des Betriebsmittels, stromabhängig
PvidW6.3
Verlustleistung statisch, stromunabhängig
PvsW1
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C60
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Art des Motorstarters
  Wendestarter
Mit Kurzschlussauslöser
  nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz
 V0 - 0
Bemessungssteuerspeisespannung Us bei AC 60 Hz
 V0 - 0
Bemessungssteuerspeisespannung Us bei DC
 V24 - 24
Spannungsart zur Betätigung
  DC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig
 kW1.5
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW3
Bemessungsleistung, 460 V, 60 Hz, 3-phasig
 kW2.2
Bemessungsleistung, 575 V, 60 Hz, 3-phasig
 kW0
Bemessungsbetriebsstrom Ie
 A9
Bemessungsbetriebsstrom bei AC-3, 400 V
 A6.5
Überlastauslöser Stromeinstellung
 A1.5 - 9
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V
 A0
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V
 A0
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V
 A0
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V
 A0
Anzahl der Hilfskontakte als Schließer
  1
Anzahl der Hilfskontakte als Öffner
  1
Umgebungstemperatur, Obergrenze ohne Einschränkungen
 °C40
Temperaturkompensierter Überlastschutz
  ja
Auslöseklasse
  CLASS 10
Anschlussart Hauptstromkreis
  Federzuganschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
  Federzuganschluss
Tragschienenmontage möglich
  ja
Schutzart (IP)
  IP20
Unterstützt Protokoll für TCP/IP
  nein
Unterstützt Protokoll für PROFIBUS
  nein
Unterstützt Protokoll für CAN
  nein
Unterstützt Protokoll für INTERBUS
  nein
Unterstützt Protokoll für ASI
  nein
Unterstützt Protokoll für MODBUS
  nein
Unterstützt Protokoll für Data-Highway
  nein
Unterstützt Protokoll für DeviceNet
  nein
Unterstützt Protokoll für SUCONET
  nein
Unterstützt Protokoll für LON
  nein
Unterstützt Protokoll für PROFINET IO
  nein
Unterstützt Protokoll für PROFINET CBA
  nein
Unterstützt Protokoll für SERCOS
  nein
Unterstützt Protokoll für Foundation Fieldbus
  nein
Unterstützt Protokoll für EtherNet/IP
  nein
Unterstützt Protokoll für AS-Interface Safety at Work
  nein
Unterstützt Protokoll für DeviceNet Safety
  nein
Unterstützt Protokoll für INTERBUS-Safety
  nein
Unterstützt Protokoll für PROFIsafe
  nein
Unterstützt Protokoll für SafetyBUS p
  nein
Unterstützt Protokoll für sonstige Bussysteme
  nein
Approbationen
Product Standards  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.  E29096
UL Category Control No.  NLDX, NLDX7
CSA File No.  UL report applies to both US and Canada
North America Certification  UL listed, certified by UL for use in Canada
Specially designed for North America  No
Kennlinien
Auslösekennlinie
CLASS 10
eingestellter Motorstrom 4 A
Auslösekennlinie
CLASS 10A
eingestellter Motorstrom > 4 A
Strom-Derating
Einzelgerät
angereiht mit 30 mm Abstand
angereiht ohne Abstand
Abmessungen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL03407198Z Elektronischer Motorstarter EMS

MN03407009Z Elektronischer Motorstarter EMS


Datasheet - PDF

Bewertungen (0)

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
  Captcha
  Bewertung abgeben
Sie verwirrt?

Wenn Sie Fragen Kauf haben, können Sie die folgenden Links oder E-Mail

Bitte warten





* Pflichtfelder

oder
