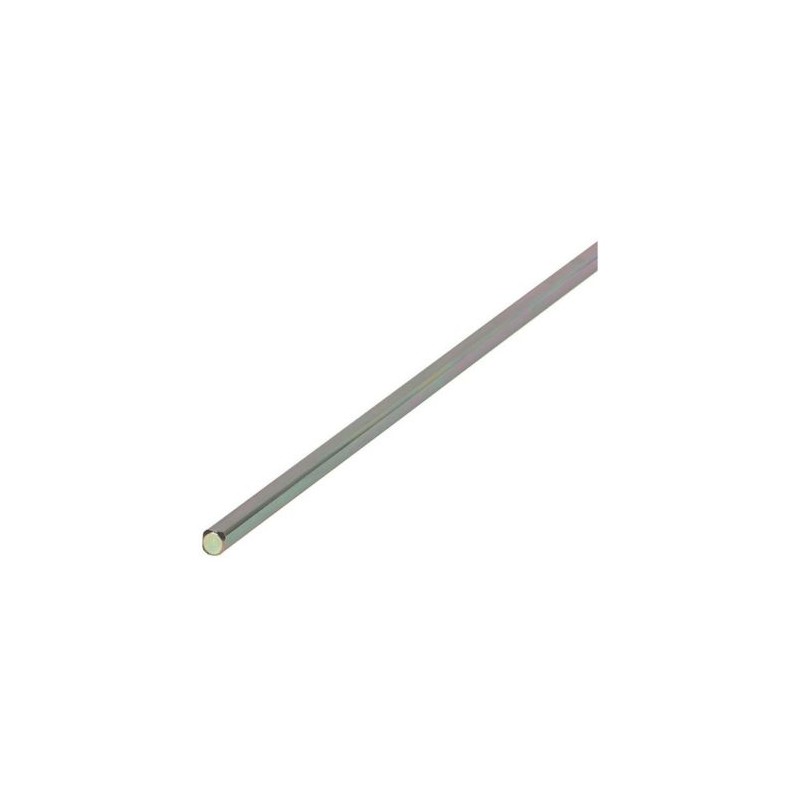

NZM3/4-XV4 261234 EATON MOELLER Verlängerungsachse, L 400mm, max. Einbautiefe Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3/4-XV4 261234 EATON MOELLER Verlängerungsachse, L 400mm, max. Einbautiefe

NZM3/4-XV4

261234

EATON - MOELLER

Verfügbar

Schiff heute

Verlängerungsachse, L=400mm, max. Einbautiefe

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Circuit-breakers NZM and LZM (Accessories) - EATON - MOELLER

Extension shaft - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$13.38
12+$11.70
23+$11.43
34+$11.29
45+$11.20
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Zusatzausrüstung
Zubehör
  Verlängerungsachse
Norm/Zulassung
  UL/CSA, IEC
Baugröße
  NZM3/4
Lieferumfang
  Länge 290 mm, beliebig ablängbar.
Funktion
  400 mm max. Einbautiefe
verwendbar für
  NZM3(-4), PN3(-4), N(S)3(-4)
NZM4(-4), N(S)4(-4)
Funktion
  400 mm max. Einbautiefe
Daten für Bauartnachweis nach IEC/EN 61439
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Länge
 mm400
Querschnitt-Höhe
 mm12
Querschnitt-Breite
 mm12
Approbationen
North America Certification  UL/CSA certification not required
Abmessungen
in Verbindung mit Türkupplungsdrehgriff NZM3-XT(V)D(V)(R)
in Verbindung mit Türkupplungsdrehgriff NZM4-XT(V)D(V)(R)
CAD-Daten

Datasheet - PDF

Title:Language:Size:Type:
Technischen Datenblatt 1: 261234 - NZM3/4-XV4English352 KbytesTechnischen Datenblatt 1: 261234 - NZM3/4-XV4
Technischen Datenblatt 2: 261234 - NZM3/4-XV4English356 KbytesTechnischen Datenblatt 1: 261234 - NZM3/4-XV4
Technischen Datenblatt 3: 261234 - NZM3/4-XV4English153 KbytesTechnischen Datenblatt 1: 261234 - NZM3/4-XV4
Technischen Datenblatt 4: 261234 - NZM3/4-XV4English86 KbytesTechnischen Datenblatt 1: 261234 - NZM3/4-XV4
Katalog 1: 261234 - NZM3/4-XV4German35 MbytesTechnischen Datenblatt 1: 261234 - NZM3/4-XV4
