PKZM0-10-T 088916 EATON MOELLER Transformatorschutzschalter, 3-polig, Ir 6,3 10 A, Schraubanschluss Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

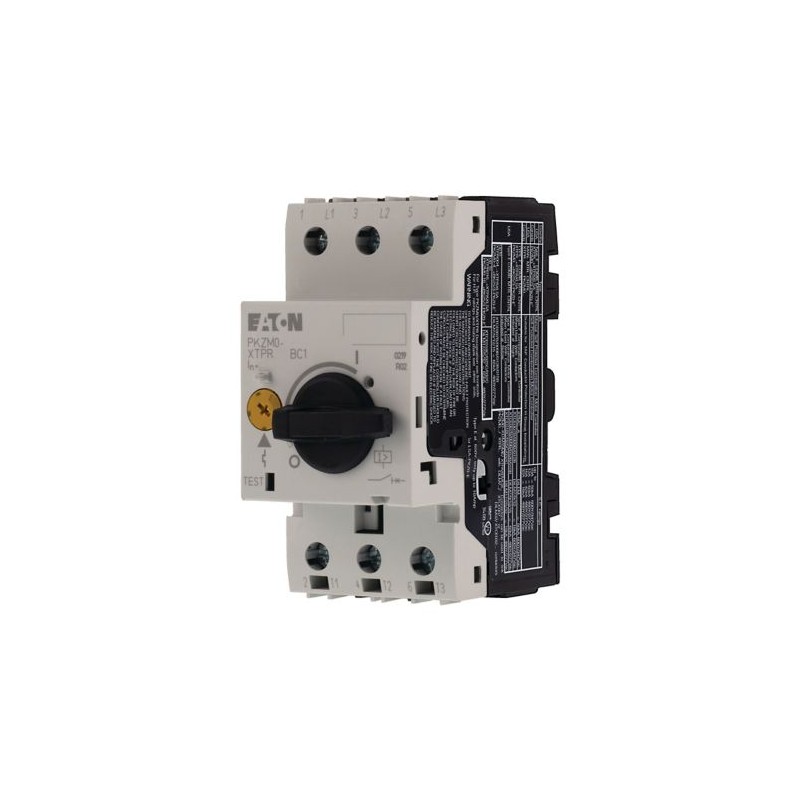

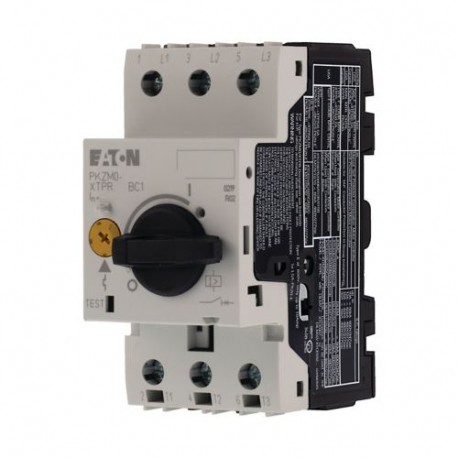

PKZM0-10-T 088916 EATON MOELLER Transformatorschutzschalter, 3-polig, Ir 6,3 10 A, Schraubanschluss

PKZM0-10-T

088916

EATON - MOELLER

Verfügbar

Schiff am heute

Transformatorschutzschalter, 3-polig, Ir = 6,3 - 10 A, Schraubanschluss

Mehr Infos


Motorschutz Motorschutzschalter  Motorschutzrelais

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

Transformer-protective circuit-breakers PKZM0-..-T - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$41.75
3+$39.77
6+$38.82
8+$38.47
11+$38.17
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Transformatorschutzschalter PKZM0...T bis 25 A
Grundfunktion
  Transformatorschutz


Hinweis
  Geeignet auch für Motoren der Effizienzklasse IE3.
IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet.
Anschlusstechnik
  Schraubklemmen
Schaltzeichen

Einstellbereich

Überlastauslöser
IrA 6.3 - 10
Hinweise
zum Schutz von Transformatoren mit hohem Einschaltrush
aufschnappbar auf Hutschiene IEC/EN 60715 mit 7.,5 oder 15 mm Höhe
Phasenausfallempfindlichkeit nach IEC/EN 60947-4-1, VDE 0660 Teil 102
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947, VDE 0660
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur

Lagerung
ϑ°C-40 - +80
offen
 °C-25 - +55
gekapselt
 °C- 25 - 40
Einbaulage

Energie-Einspeiserichtung
  beliebig
Schutzart

Gerät
  IP20
Anschlussklemmen
  IP00
Berührungsschutz
  finger- und handrückensicher
Schockfestigkeit Halbsinusstoß 10 ms nach IEC 60068-2-27
 g25
Aufstellungshöhe
 mmax. 2000
Anschlussquerschnitte Schraubklemme
 mm²
eindrähtig
 mm21 x (1 - 6)
2 x (1 - 6)
feindrähtig mit Aderendhülse nach DIN 46228
 mm21 x (1 - 6)
2 x (1 - 6)
ein- oder mehrdrähtig
 AWG18 - 10
Anzugsdrehmoment Anschlussschrauben

Hauptleiter
 Nm1.7
Hilfsleiter
 Nm1
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit
UimpV AC6000
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsbetriebsspannung
UeV AC690
Bemessungsdauerstrom = Bemessungsbetriebsstrom
Iu = IeA25 bzw. Einstellstrom des Überstromauslösers
Bemessungsfrequenz
fHz40 - 60
Bemessungsfrequenz
 Hz40 - 60
Stromwärmeverluste (3-polig betriebswarm)
 W6
Lebensdauer, mechanisch
Schaltspielex 1060.1
Lebensdauer, elektrisch (AC-3 bei 400 V)
Schaltspielex 1060.1
maximale Schalthäufigkeit
 S/h
max. Schalthäufigkeit
 S/h40
Kurzschlussfestigkeit

DC

Kurzschlussfestigkeit
 kA60
Kurzschlussfestigkeit
  60 (bis PKZM0-16)
40 (PKZM0-20 bis PKZM0-32)
Motorschaltvermögen
 kAeff
AC-3 bis 690 V
 A25
DC-5 (bis 250 V)
 A25 (3 Strombahnen in Reihe)
Auslöser
Temperaturkompensation

nach IEC/EN 60947, VDE 0660
 °C- 5…40
Arbeitsbereich
 °C- 25…55
Temperaturkompensations-Restfehler für T > 40 °C
   0.25 %/K
Einstellbereich Überlastauslöser
 x Iu0.6 - 1
Kurzschlussauslöser fest eingestellt
 x Iu20
Kurzschlussauslöser
  Grundgerät, fest eingestellt: 20 x Iu
Kurzschlussauslösertoleranz
  ± 20%
Phasenausfallempfindlichkeit
  IEC/EN 60947-1-1, VDE 0660 Teil 102
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA10
Verlustleistung pro Pol, stromabhängig
PvidW0
Verlustleistung des Betriebsmittels, stromabhängig
PvidW6.29
Verlustleistung statisch, stromunabhängig
PvsW0
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C55
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Bemessungsdauerstrom Iu
 A10
Bemessungsspannung
 V690 - 690
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
 kA150
Überlastauslöser Stromeinstellung
 A6.3 - 10
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
 A0 - 0
Einstellbereich des unverzögerten Kurzschlussauslösers
 A224 - 224
Integrierter Erdschlussschutz
  nein
Anschlussart Hauptstromkreis
  Schraubanschluss
Gerätebauart
  -
Geeignet für Hutschienenmontage
  ja
Hutschienenmontage optional
  ja
Anzahl der Hilfskontakte als Öffner
  0
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Wechsler
  0
Ausgelöstmelder vorhanden
  ja
Mit Unterspannungsauslöser
  nein
Polzahl
  3
Position des Anschlusses für Hauptstromkreis
  -
Ausführung des Betätigungselements
  Drehknopf
Komplettgerät mit Schutzeinheit
  ja
Motorantrieb integriert
  ja
Motorantrieb optional
  nein
Schutzart (IP)
  IP20
Approbationen
Specially designed for North America  No
Kennlinien
Auslösekennlinien Motorschutzschalter (Hochleistungs-)Kompaktstarter, PKZM0-…T (nicht für PKM0-…), PKZM01
Durchlassstrom
Durchlassenergie
Abmessungen
Motorschutzschalter mit Normalhilfsschalter
PKZM0-…(+NHI-E-…-PKZ0)
PKZM0-…-T(+NHI-E-…-PKZ0)
PKM0-…(+NHI-E-…-PKZ0)
Motorschutzschalter mit abschließbarem Drehknebel
PKZM0-…+AK-PKZ0
Motorschutzschalter mit voreilendem Hilfsschalter
PKZM0-…+VHI-…-PKZ0
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL03407010Z (AWA1210-2138) Motorschutzschalter

IL03407011Z (AWA1210-1925) Motorschutzschalter

MN03402003Z (AWB1210-1458) Motorschutzschalter PKZM0, Überlastüberwachung von Ex e-Motoren


Datasheet - PDF
