EASY512-DC-TC

274111

0004519760

EATON-MOELLER

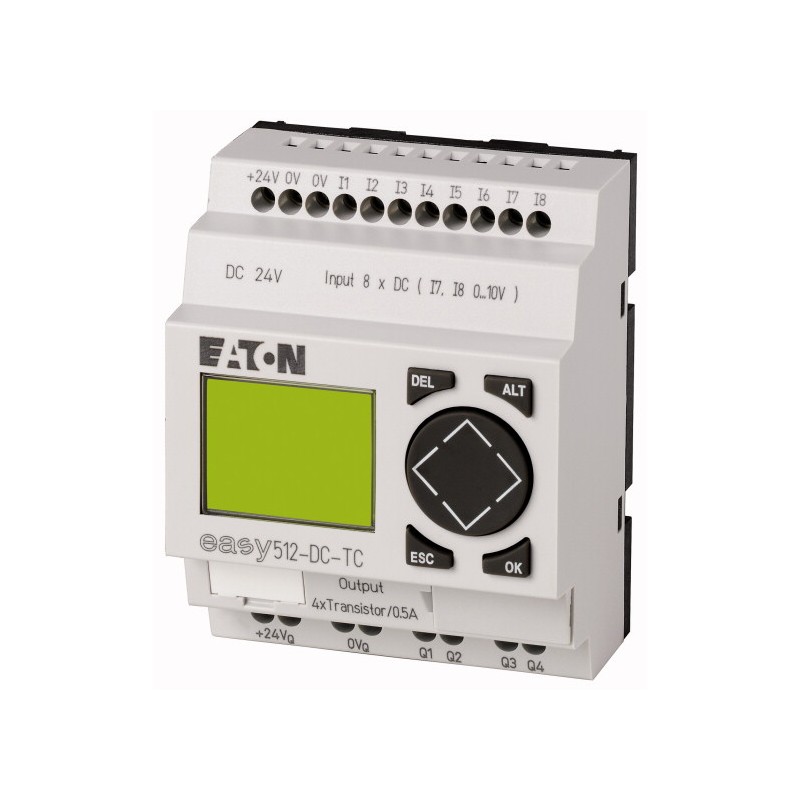

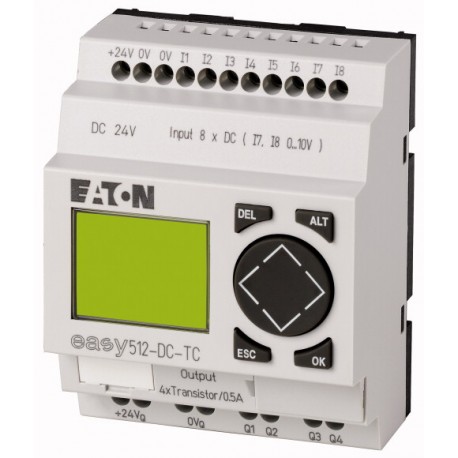

Steuerrelais, 24VDC, 8DI(2AI), 4DO-Trans, Display, Uhr

Mehr Infos


Industriesteuerungen SPS > Logikmodul

EASY programmierbare Relais und MFD-Anzeigen

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Gehen Sie zum alternativen Produkt: EASY-E4-DC-12TC1 197213

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Steuerrelais, 24VDC, 8DI(2AI), 4DO-Trans, Display, Uhr
Elektronisches Steuerrelais,Bemessungsbetriebsspannung 24VDC, 8 Digitaleingänge 24VDC, 2 Eingänge als Analogeingänge nutzbar, 4 Transistorausgänge 24VDC, Tastatur, LCD-Display, Zeitschaltuhr

Lieferprogramm

Grundfunktion
easy500
Beschreibung
Stand alone
individuelle Laserbeschriftung oder Auslieferung mit Anwenderprogramm möglich mit Produkt EASY-COMBINATION (Artikel-Nr. 2010781)
Eingänge
digital
8
davon analog nutzbar
2
Ausgänge
Ausgänge Anzahl
Transistor: 4
Ausgänge
4 Anzahl
Transistor
4
weitere Merkmale
Echtzeituhr
✔
Display + Tastatur
✔
Versorgungsspannung
24 V DC
Software
EASY-SOFT-BASIC/-PRO
Anschlussart
Schraubklemme

Technische Daten

Allgemeines
Normen und Bestimmungen
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Approbationen
CSA
UL
EAC
Abmessungen (B x H x T)
71.5 x 90 x 58 (4 TE) mm
Gewicht
0.2 kg
Montage
Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
Anschlussquerschnitte
eindrähtig
0.2 - 4 (AWG 22 - 12) mm2
feindrähtig mit Aderendhülse
0.2 - 2.5 (AWG 22 - 12) mm2
Schlitzschraubendreher
0.8 x 3.5 mm
max. Anzugsdrehmoment
0.6 Nm
Klimatische Umgebungsbedingungen
Betriebsumgebungstemperatur
nach IEC 60068-2-1, -25 - +55 °C
Betauung
Betauung durch geeignete Maßnahmen verhindern
LCD-Anzeige (sicher lesbar)
0 - 55 °C
Lagerung [ϑ]
-40 - +70 °C
relative Luftfeuchte
nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Luftdruck (Betrieb)
795 - 1080 hPa
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen
nach IEC 60068-2-6
konstante Amplitude 0.15 mm: 10 - 57
konstante Beschleunigung 2 g: 57 - 150 Hz
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
18 Schocks
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]
50 mm
freier Fall, verpackt (IEC/EN 60068-2-32)
1 m
Einbaulage
Vertikal oder horizontal
Elektromagnetische Verträglichkeit (EMV)
Überspannungskategorie/Verschmutzungsgrad
III/2
Elektrostatische Entladung (ESD)angewandte Norm
nach IEC/EN 61000-4-2
Elektrostatische Entladung (ESD)Luftentladung
8 kV
Elektrostatische Entladung (ESD)Kontaktentladung
6 kV
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3
10 V/m
Funkentstörung
EN 55011 Klasse B, EN 55022 Klasse B
Burst Impulse
nach IEC/EN 61000-4-4
Versorgungsleitungen: 2
Signalleitungen: 2 kV
energiereiche Impulse (Surge)
nach IEC/EN 61000-4-5
1 kV (Versorgungsleitungen symmetrisch)
Einströmung nach IEC/EN 61000-4-6
10 V
Isolationsfestigkeit
Bemessung der Luft- und Kriechstrecken
EN 50178, UL 508, CSA C22.2, No. 142
Isolationsfestigkeit
EN 50178
Pufferung der Echtzeituhr
Pufferung der Echtzeituhr
252U067
① Pufferzeit (Stunden) bei voll aufgeladenem Superkondensator
② Betriebsdauer (Jahre)
Genauigkeit der Echtzeituhr zu den Eingängen
typ. ± 2 (± 0.2 h⁄Jahr) s/Tag
je nach Umgebungstemperatur sind Schwankungen bis zu ± 5 s/Tag (± 0.5 h⁄Jahr) möglich
Wiederholgenauigkeit der Zeitrelais
Genauigkeit der Zeitrelais (vom Wert)
± 1 %
AuflösungBereich „S”
10 ms
AuflösungBereich „M:S”
1 s
AuflösungBereich „H:M”
1 min
Remanenzspeicher
Schreibzyklen Remanenzspeicher (mindestens)
1000000 (10⁶)
Spannungsversorgung
Bemessungsbetriebsspannung [Ue]
24 DC (-15/+20%) V
Zulässiger Bereich [Ue]
20.4 - 28.8 V DC
Restwelligkeit
≦ 5 %
Verpolungsschutz
ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an die Ausgänge gelegt, entsteht Kurzschluss)
Eingangsstrom
typ. 80 mA bei Ue
Spannungseinbrüche
≤ nach IEC 61131-2
≤ 10 ms
Sicherung
≧ 1A (T) A
Verlustleistung [P]
typ. 2 W
Digital-Eingänge 24 V DC
Anzahl
8
Eingänge als Analogeingänge nutzbar
2 (I7,I8)
Zustandsanzeige
LCD-Display
Potentialtrennung
zur Spannungsversorgung: nein
gegeneinander: nein
zu den Ausgängen: ja
zur Schnittstelle/Speicherkarte: nein
Bemessungsbetriebsspannung [Ue]
24 V DC
Eingangsspannung
Zustand 0: ≦ 5 (I1 - I8)
Zustand 1: ≧ 15 (I1 - I6), ≧ 8 (I7, I8) V DC
Eingangsstrom bei Zustand 1
I1 - I6: 3.3 (bei 24 V DC)
I7, I8: 2.2 (bei 24 V DC) mA
Verzögerungszeit
20 (0 -> 1/1 -> 0, Entprellung EIN)
typ. 0.25 (0 -> 1, Entprellung AUS, I1 - I8) ms
Leitungslänge
100 (ungeschirmt) m
FrequenzzählerAnzahl
2 (I3, I4)
FrequenzzählerZählfrequenz
≦ 1 kHz
FrequenzzählerImpulsform
Rechteck
FrequenzzählerPuls-Pausenverhältnis
1:1
FrequenzzählerLeitungslänge
≦ 20 (geschirmt) m
Schnelle ZähleingängeAnzahl
2 (I1, I2)
Schnelle ZähleingängeLeitungslänge
≦ 20 (geschirmt) m
Schnelle ZähleingängeZählfrequenz
≦ 1 kHz
Schnelle ZähleingängeImpulsform
Rechteck
Schnelle ZähleingängePuls-Pausenverhältnis
1:1
Digital-Eingänge 24 V AC
Zustandsanzeige
LCD-Display
Analog-Eingänge
Anzahl
2 (I7, I8)
Potentialtrennung
zur Spannungsversorgung: nein
gegeneinander: nein
zu den Ausgängen: ja
zur Schnittstelle/Speicherkarte: nein
Eingangsart
DC-Spannung
Signalbereich
0 - 10 V DC
Auflösung
0.01 V analog
0.01 V digital
10 Bit (Wert 0 - 1023)
Eingangsimpedanz
11.2 kΩ
Genauigkeit vom IST-Wertzwei Geräte der Serie
± 3 %
Genauigkeit vom IST-Wertinnerhalb eines Gerätes
± 2, (I7, I8, I11, I12) ± 0.12 V %
Konvertierungszeit analog/digital
Eingangsverzögerung EIN: 20; Eingangsverzögerung AUS: jede Zykluszeit ms
Eingangsstrom
< 1 mA
Leitungslänge
≦ 30, geschirmt m
Transistor-Ausgänge
Anzahl
4
Bemessungsbetriebsspannung [Ue]
24 V DC
Zulässiger Bereich [Ue]
20.4 - 28.8 V DC
Restwelligkeit
≦ 5 %
Versorgungsstrom
typ./max. 9/16 bei Zustand 0
12/22 bei Zustand 1 mA
Verpolungsschutz
ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an die Ausgänge gelegt, entsteht Kurzschluss)
Potentialtrennung
zur Spannungsversorgung: ja
zu den Eingängen: ja
zur Schnittstelle: ja
zur Speicherkarte: ja
Bemessungsbetriebsstrom bei Zustand „1” DC pro Kanal [Ie]
max. 0.5 A
Reststrom bei Zustand „0” pro Kanal
< 0.1 mA
Max. Ausgangsspannung
2.5 (Zustand 0 bei externer Last < 10 MΩ)
U = Ue- 1 V (Zustand 1 bei Ie= 0.5 A) V
Kurzschlussschutz
ja, thermisch (Auswertung erfolgt mit Diagnose-Eingang I16, I15; R15, R16)
Kurzschlussauslösestrom für Ra≦ 10 mΩ
0.7 ≦ Ie≦ 2 pro Ausgang A
gesamter Kurzschlussstrom
8 A
Spitzenkurzschlussstrom
16 A
thermische Abschaltung
ja
max. Schaltfrequenz bei konstanter ohmscher Belastung
40000 Schaltspiele/h
Parallelschaltbarkeit der Ausgängebei ohmscher Belastung, induktiver Belastung mit externer Schutzbeschaltung, Kombination innerhalb einer Gruppe
Gruppe 1: Q1 bis Q4
Parallelschaltbarkeit der AusgängeAnzahl der Ausgänge [max.]
4
Parallelschaltbarkeit der Ausgängemax. Gesamtstrom
2 (Achtung! Ausgänge müssen gleichzeitig und von gleicher Zeitlänge angesteuert werden) A
Zustandsanzeige der Ausgänge
LCD-Display
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 Hmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 HGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 HEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 Hmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1mit äußerer SchutzbeschaltungGleichzeitigkeitsfaktor
1 g
Induktive Belastung nach EN 60947-5-1mit äußerer SchutzbeschaltungEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1mit äußerer Schutzbeschaltungmax. Schaltfrequenz, max. Einschaltdauer
In Abhängigkeit von der Schutzbeschaltung Schaltspiele
Versorgungsspannung UAux
Verpolungsschutz
ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an die Ausgänge gelegt, entsteht Kurzschluss)
Verlustleistung [P]
2 W

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
2 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Industriesteuerungen SPS (EG000024) / Logikmodul (EC001417)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / Logikmodul ([email protected] [AKE539014])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
20.4 - 28.8 V
Spannungsart der Versorgungsspannung
DC
Schaltstrom
0.5 A
Anzahl der analogen Eingänge
2
Anzahl der analogen Ausgänge
0
Anzahl der digitalen Eingänge
8
Anzahl der digitalen Ausgänge
4
Mit Relaisausgang
nein
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
1
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Redundanzfähigkeit
nein
Mit Display
ja
Schutzart (IP)
IP20
Grundgerät
ja
Erweiterbar
nein
Erweiterungsgerät
nein
Mit Zeitschaltuhr
ja
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
ja
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
ohne
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
71.5 mm
Höhe
90 mm
Tiefe
58 mm

Approbationen

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

Abmessungen

252X008

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
EASY512-DC-TC 0004519760 274111 DE_274111.pdf 289 Kbytes EASY512-DC-TC 0004519760 274111 DE_274111.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
