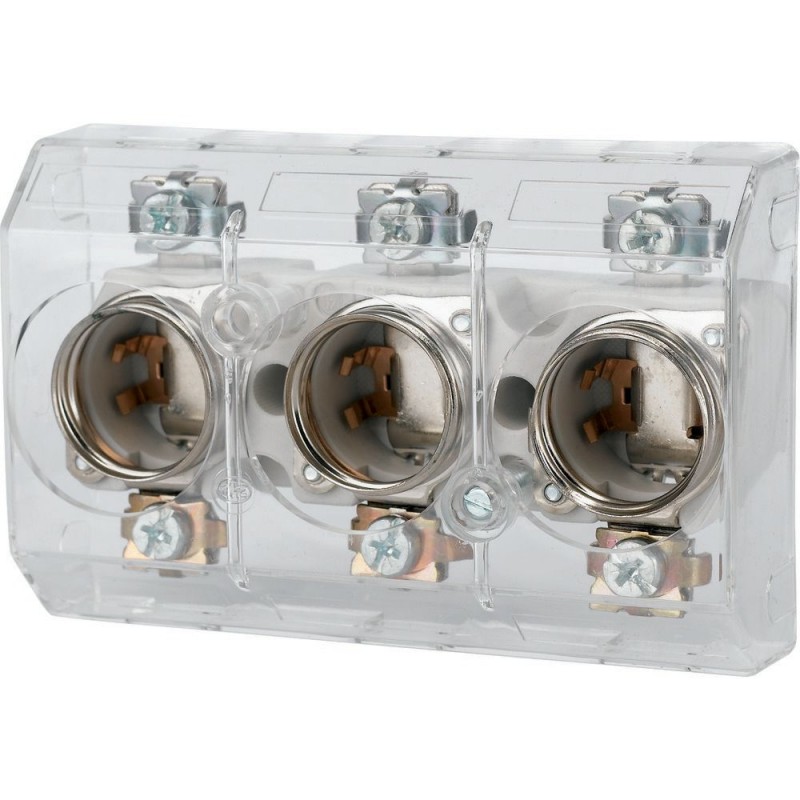

S33 067222 EATON ELECTRIC Sicherungssockel, 63A, 690V, DIII/E33, Passring
S33
067222
EATON-MOELLER
2
Sicherungssockel, 63A, 690V, DIII/E33, Passring
Schutzschaltgeräte, Sicherungen > D-Sicherungssockel
Industrielle Sicherungssockel
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Sicherungssockel, 63A, 690V, DIII/E33, Passring
Sicherungssockel, Bemessungsbetriebsstrom 63A, Bemessungsspannung 690V, Baugröße DIII E33, Passring
Lieferprogramm
Sortiment
Sicherungsunterteile
Grundfunktion
Sicherungsunterteile 3-polig
für Paßring (Paßschraube:/FORMP)
aufschraubbar (Bohrungen für Schrauben M4)
Anzahl der Pole
3-polig
Bemessungsbetriebsstrom [Ie]
63 A
Bemessungsbetriebsspannung [Ue]
660
690 V AC
690 V AC
Sicherungseinsatz
E33, DIII Baugröße
Information zum Lieferumfang
Passringe/Passschrauben, Sicherungseinsätze und Sicherungsköpfe sind im Lieferumfangnichtenthalten
Technische Daten
Allgemeines
Normen und Bestimmungen
Belastbarkeit von Sicherungskästen unter Beachtung der Reduktionsfaktoren nach IEC/EN 60439 und VDE 0660 Teil 500 bzw. Teil 504 und der Anschlussquerschnitte der Zuleitung.
Normen und BestimmungenSicherungsunterteile S27(-1), S33(-1)
VDE 0636
CEE 16
CEE 16
Normen und BestimmungenAbdeckhauben
VDE 0636
Normen und BestimmungenPassringsystem
DIN 49326
DIN 49327
DIN 49524
DIN 49327
DIN 49524
Normen und BestimmungenPassschraubensystem RS27 (33)-3/FORMP
DIN 49510
Umgebungstemperatur
-5 - +25 (+40, wenn Jahres- und 24-Stunden-Mittelwert ≦ 35 °C
Einbaulage
Nach Bedarf
Bemessungsdauerstrom [Iu]
63 A
Strombahnen
Bemessungsbetriebsspannung [Ue]
690 V AC
Kriech- und Luftstrecken
VDE 0636 Teil 31
Stromwärmeverlust je Strombahn bei Bemessungsdauerstrom Iu
7.5 W
Anschlussquerschnitteeindrähtig
2.5 - 16 mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1.5 - 25 mm2
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Technische Daten nach ETIM 7.0
Schutzschaltgeräte, Sicherungen (EG000020) / D-Sicherungssockel (EC000094)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Schmelzsicherungssysteme / D-Sicherungssockel ([email protected] [AFZ802014])
Polzahl
3
Baugröße
DIII
Werkstoff
Kunststoff
Ausführung
Passring
Ausführung mit Abdeckung
nein
Montageart
Schraubbefestigung
Bemessungsspannung
690 V
Bemessungsstrom
63 A

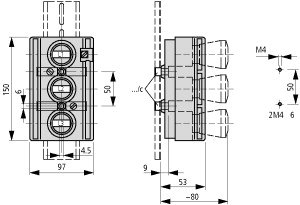

Abmessungen
(…) = S33
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| S33 067222 DE_067222.pdf | 216 Kbytes |
 |
