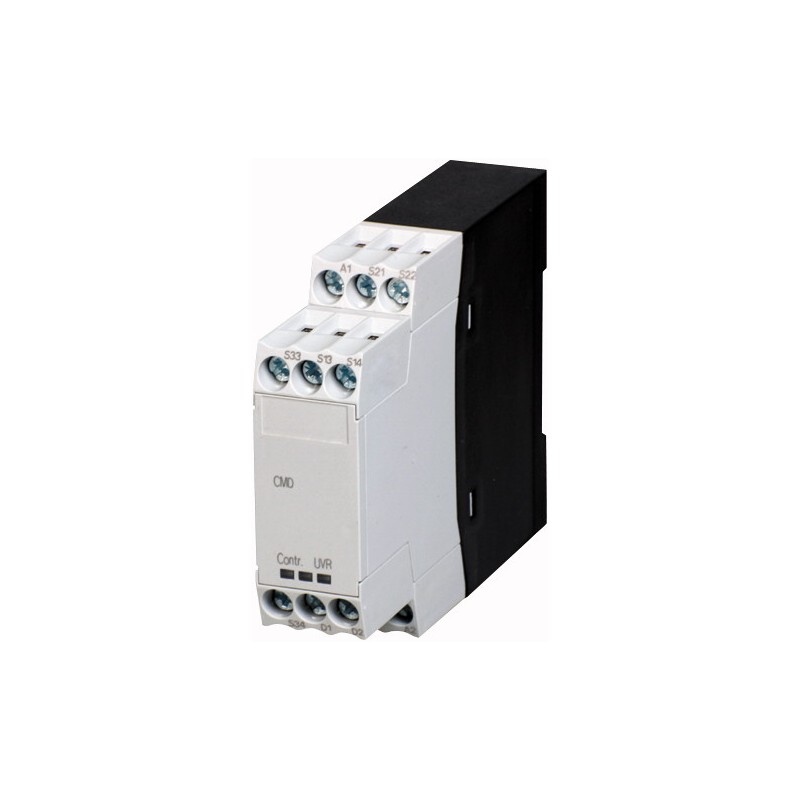

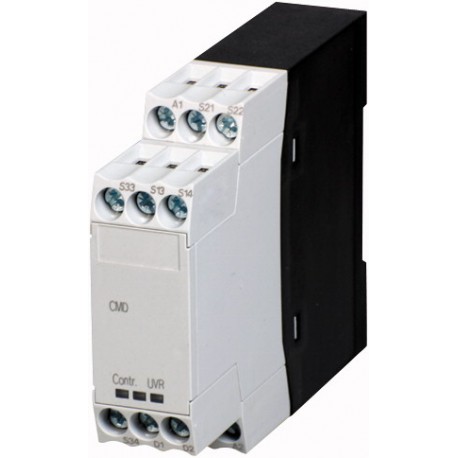

CMD(220-240VAC) 106172 CMDB EATON ELECTRIC Schützüberwachungsrelais, 220-240 VAC
CMD(220-240VAC)
106172
CMDB
EATON-MOELLER
Schützüberwachungsrelais, 220-240 VAC
Niederspannungsschaltgeräte > Hilfsschütz, Relais
KDIL Zubehör
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Schützüberwachungsrelais, 220-240 VAC
Schützüberwachungsrelais für sichere Not-Halt Anwendungen bis zum Performance Level e. Überwacht das zuverlässige Schalten des Leistungsschützes. Reduziert Hauptstromverdrahtungsaufwand, spart redundanten Schützaufbau ein.
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947-5-1
UL
CSA
UL
CSA
Lebensdauer, mechanischAC-betätigt [Schaltspiele]
10 x 106
maximale SchalthäufigkeitBemessungsbetriebsleistung AC-1 500 V [Schaltspiele]
9000 x 106
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-5 - +50 °C
UmgebungstemperaturLagerung
- 40 - 80 °C
Einbaulage
Nach Bedarf
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msSchließer
4 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msÖffner
4 g
Schutzart
IP20
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Gewicht
0.14 kg
Anschlussquerschnitteeindrähtig
1 x (0.5…2.5)
2 x (0.5…1.5) mm2
2 x (0.5…1.5) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (0.5…2.5)
2 x (0.5…1.5) mm2
2 x (0.5…1.5) mm2
Anschlussquerschnitteein- oder mehrdrähtig
Single 20 - 14/Double 20 - 16 AWG
AnschlussquerschnitteAbisolierlänge
6 mm
Anschlussschraube
M3.5
Pozidriv-Schraubendreher
2 Größe
Schlitzschraubendreher
0.8 x 5.5
1 x 6 mm
1 x 6 mm
max. Anzugsdrehmoment
1.2 Nm
Strombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
250 V AC
Bemessungsbetriebsspannung [Ue]
240 AC V
Kurzschlussfestigkeit ohne VerschweißenKurzschlussschutz max. Schmelzsicherung500 V
2 A gG/gL
Kraftantriebe
SpannungssicherheitAnzugsspannungAC-betätigt[Anzug]
0.85 - 1.1 x Uc
SpannungssicherheitAnzugsspannungDC-betätigt [Anzug][Anzug]
0.85 - 1.1 x Uc
LeistungsaufnahmeAC-betätigt [Halten]
4 VA
Einschaltdauer
100 % ED
KontaktumschlagszeitCMD [tu]
< 100 ± 20 % ms
Hinweise
Hinweise
Für Bemessungsbetriebsstrom DC-13 gilt: Ein- und Ausschaltbedingungen nach DC-13 L/R konstant nach Angabe
Für Kurzschlussschutz max. Schmelzsicherung gilt: Zeit-/Strom-Kennlinien nach Auflegeblatt "Schmelzsicherungen" (Auf Anfrage)
Für Anzugsspannung DC-betätigt gilt: Reine Gleichspannung, Drehstrombrückengleichrichter oder geglättetete Zweipulsbrückengleichrichtung
Für Kurzschlussschutz max. Schmelzsicherung gilt: Zeit-/Strom-Kennlinien nach Auflegeblatt "Schmelzsicherungen" (Auf Anfrage)
Für Anzugsspannung DC-betätigt gilt: Reine Gleichspannung, Drehstrombrückengleichrichter oder geglättetete Zweipulsbrückengleichrichtung
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
3.68 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-5 °C
Max. Betriebsumgebungstemperatur
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Hilfsschütz, Relais (EC000196)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Schütz (NS) / Hilfsschütz, Relais ([email protected] [AAB716014])
Bemessungssteuerspeisespannung Us bei AC 50 Hz
220 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
220 - 240 V
Bemessungssteuerspeisespannung Us bei DC
0 - 0 V
Spannungsart zur Betätigung
AC
Bemessungsbetriebsstrom Ie, 400 V
0 A
Anschlussart Hilfsstromkreis
Schraubanschluss
Montageart
DIN-Schiene
Schnittstelle
nein
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Öffner, verzögert schaltend
0
Anzahl der Hilfskontakte als Schließer, voreilend
0
Mit LED-Anzeige
ja
Anzahl der Hilfskontakte als Wechsler
0
Handbedienung möglich
nein
Approbationen
Product Standards
IEC/EN 60947-4-1; CSA-C22.2 No. 14-10; ANSI/UL 508; CE marking
CSA File No.
012528
CSA Class No.
3211-04, 3211-84 (Certified to US Standards)
North America Certification
CSA certified
Abmessungen
CMD(...)
