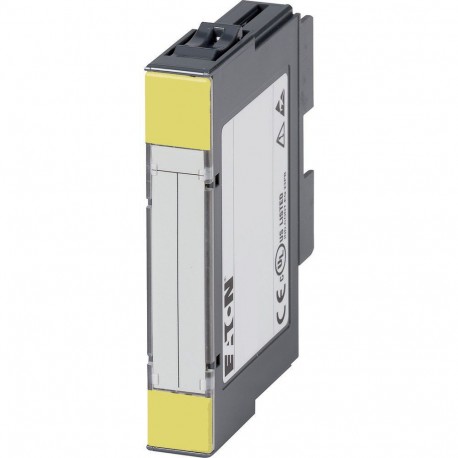

XN-1RS232 140151 EATON MOELLER Serielles Schnittstellen-Modul für XI/ON, RS232 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XN-1RS232 140151 EATON MOELLER Serielles Schnittstellen-Modul für XI/ON, RS232

XN-1RS232

140151

EATON - MOELLER

Verfügbar

Schiff am heute

Serielles Schnittstellen-Modul für XI/ON, RS232

Mehr Infos


Steuerungen SPS

EC4E & XI/ON Remote I/O system - EATON - MOELLER

Input/output expansion - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$284.60
2+$277.83
3+$274.48
4+$273.42
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Funktion
  Technologiemodule XI/ON
Kurzbeschreibung
  Datenübertragungsrate einstellbar bis 115200 Bit/s
verwendbar für
  XN-S4T-SBBS
XN-S4S-SBBS
Technische Daten
Allgemeines
Normen und Bestimmungen
  EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potentialtrennung
  ja, über Optokoppler
Umgebungstemperatur

Umgebungstemperatur, Betrieb
 °C0 - +55
Lagerung, Transport
ϑ°C-25 - +85
Relative Luftfeuchte

relative Feuchte
  5 - 95 % (indoor), Level RH-2, keine Kondensation (bei 45°C Lagerung)
Mechanische Umgebungsbedingungen

Schutzart
  IP20
Schadgas
 ppmSO2: 10 (rel. Feuchte < 75 %, keine Kondensation)
H2S: 1.0 (rel. Feuchte < 75 %, keine Kondensation)
Vibrationsfestigkeit, Einsatzbedingungen
  gemäß IEC/EN 60068-2-6
Schockfestigkeit
 ggemäß IEC 60068-2-27
Dauerschockfestigkeit (IEC/EN 60068-2-29)
  nach IEC 60068-2-29
Kippen und Umstürzen
  nach IEC 60068-2-31, freier Fall nach IEC 60068-2-32
Elektromagnetische Verträglichkeit (EMV)

ESD
 kVEN 61100-4-2
Elektromagnetische Felder
 V/mEN 61100-4-2
Burst
  EN 61100-4-4
Surge
  EN 61100-4-5
Einströmung
 VEN 61100-4-6
Störaussendung (gestrahlt, hochfrequent)
 dBEN 55016-2-3
Spannungsvariationen/Spannungseinbrüche
  EN 61131-2
Typprüfung (Type Test)
  nach EN 61131-2
Zulassungen
  CE, cULus
Weitere Technische Daten (Blätterkatalog)

Analoge Eingabemodule
Nennspannung durch Versorgungsklemme
UL 24 V DC
Nennstromaufnahme aus Versorgungsklemme
ILmA 0
Nennstromaufnahme aus Modulbus
IMBmA 140
Diagnose
  1
Basismodule

ohne C-Verbindung, für Geberversorgung
  4-Leiter
XN-S4x-SBBS
Analoge Ausgabemodule
Nennspannung durch Versorgungsklemme
UL 24 V DC
Nennstromaufnahme aus Versorgungsklemme
ILmA 0
Nennstromaufnahme aus Modulbus
IMBmA 140
Digitale Ausgabemodule
Nennspannung durch Versorgungsklemme
UL 24 V DC
Nennstromaufnahme aus Versorgungsklemme (bei Laststrom = 0 mA)
ILmA 0
Nennstromaufnahme aus Modulbus
IMBmA 140
Verlustleistung
PWtyp. 1
Anzahl Diagnosebytes
  1
Digitale Eingänge
Nennspannung durch Versorgungsklemme
UL 24 V DC
Nennstromaufnahme aus Versorgungsklemme
ILmA 0
Nennstromaufnahme aus Modulbus
IMBmA 140
Relaismodule
Nennspannung durch Versorgungsklemme
UL 24 V DC
Nennstromaufnahme aus Versorgungsklemme
ILmA 0
Nennstromaufnahme aus Modulbus
IMBmA 140
Verlustleistung
PWtyp. 1
Versorgungsmodul
Nennspannung durch Versorgungsklemme
UL 24 V DC
Nennstromaufnahme aus Versorgungsklemme
ILmA 0
Nennstromaufnahme aus Modulbus
IMBmA 140
Diagnose
  1
Isolationsspannung

zwischen Schnittstelle und Modulbus⁄Systemspannung
 Veff500
Verlustleistung
PW1
Zählermodul
Nennspannung durch Versorgungsklemme
UL 24 V DC
Nennstromaufnahme aus Versorgungsklemme
ILmA 0
Nennstromaufnahme aus Modulbus
IMBmA 140
Messbetriebsarten
Diagnose
  1
Parameter
  4
Basismodule
ohne C-Verbindung, für Geberversorgung
  4-Leiter
XN-S4x-SBBS
Schnittstellen
Art
  RS232
Nennspannung durch Versorgungsklemme
UL 24 V DC
Nennstromaufnahme aus Versorgungsklemme
ILmA 0
Nennstromaufnahme aus Modulbus
IMBmA 140
Verlustleistung
PWtyp. 1
Übertragungskanäle
  RxD, TxD, RTS, CTS
Datenpuffer

Empfangen
 Byte128
Senden
 Byte64
Verbindungstyp

RS232
  vollduplex
Bitübertragungsrate
  max. 115200 Bit⁄s (parametrierbar), Voreinstellung: 9600 Bit⁄s, 7 Datenbits, ungerade Parität und 2 Stoppbits
Isolationsspannung

zwischen Schnittstelle und Modulbus⁄Systemspannung
 Veff500
zwischen Schnittstelle und Feldspannung
 Veff500
Gleichtaktbereich
 V DC-7 - 12
Leitungslänge RS232
 mmax. 15
Anzahl Diagnosebytes
  1
Anzahl Parameterbytes
  4
Basismodule

ohne C-Verbindung, für Geberversorgung
  4-Leiter
XN-S4x-SBBS
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA0
Verlustleistung pro Pol, stromabhängig
PvidW0
Verlustleistung des Betriebsmittels, stromabhängig
PvidW0
Verlustleistung statisch, stromunabhängig
PvsW1
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C0
Betriebsumgebungstemperatur max.
 °C55
Schutzart
  IP20
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Approbationen
Produktnom  UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL Datei Nr.  E205091
UL Category Control Nr.  NRAQ, NRAQ7
CSA Datei Nr.  UL report applies to both US and Canada
CSA Klasse Nr.  2252-01, 2252-81
Nordamerika Zertifizierung  UL recognized, certified by UL for use in Canada
Specially designed for North America  No
Current Limiting Circuit-Breaker  No
Degree of Protection  IEC: IP20, UL/CSA Type: -
Abmessungen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
MN05002013Z Benutzerhandbuch XI/ON Technologiemodul XN-1RS232



Datasheet - PDF
