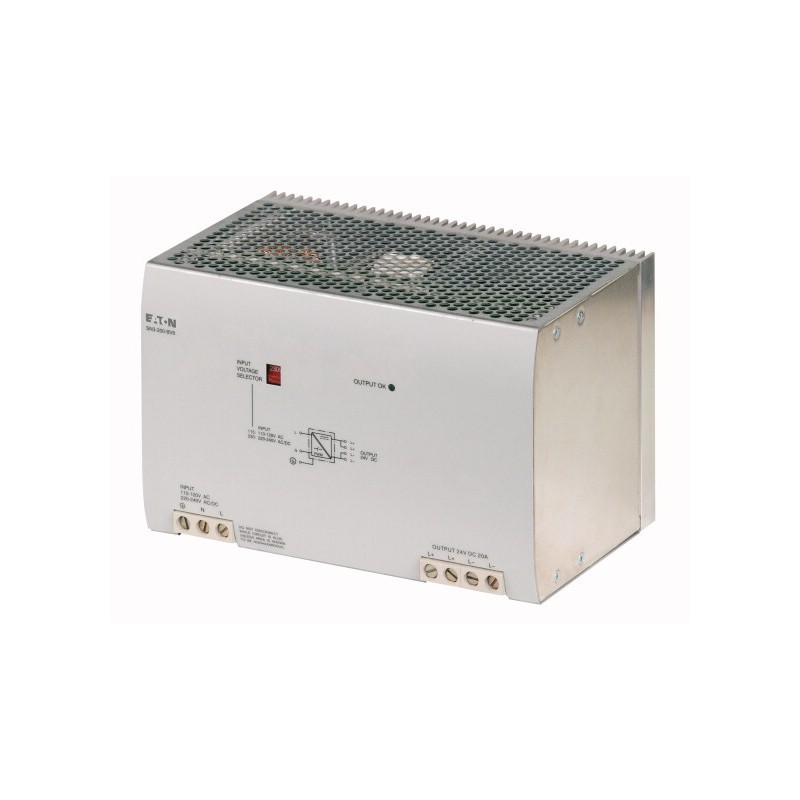

SN3-200-BV8 100642 EATON ELECTRIC Moni stabilisierte Stromquelle

0/5 - 0 Opiniones

Artikel-Nr.: SN3-200-BV8

Code: 100642

Hersteller: EATON-MOELLER

Beschreibung:

Moni stabilisierte Stromquelle

Schaltnetzgerät, 100-240VAC/24VDC, 20A

Mehr Infos

Kategorien

Home > EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Mehr Infos

▲

Schaltnetzgerät, 100-240VAC/24VDC, 20A

Primär getaktetes Schaltnetzgerät, Eingangsspannungsbereich:85-132VAC oder 184-264VAC oder 220-350VDC, Ausgangsspannung 24VDC fest, Bemessungsausgangsstrom 20A, Leistungsreserve bis zu 50%, parallelschaltbar bis zu 5 Geräte zur Leistungserhöhung und zu Redundanzzwecken, hoher Wirkungsgrad bis zu 90%

Lieferprogramm

Sortiment

Schaltnetzgeräte SN3

Beschreibung

Primär getaktetes Schaltnetzteil, Leistungsreserve von bis zu 50 %
parallelschaltbar bis zu 5 Geräte zur Leistungserhöhung und zu Redundanzzwecken

Phasen

1-phasig

Eingangsspannungsbereich

85 - 132 V AC
184 - 264 V AC
220 - 350 V DC

Hinweise

Bei U ≧ 264 V DC zusätzlich geeignete Sicherung verwenden.

Bemessungseingangsspannung

110 - 120 V AC
220 - 240 V AC

Bemessungsausgangsspannung

24 V DC (-1/5%)

Bemessungsausgangsstrom

20 A

Nennausgangsleistung

480 W

verwendbar für

easy…
MFD…
EC4P…
XC-CPU…
XIOC…
PS4…

Technische Daten

Allgemeines

Normen und Bestimmungen

EN 61204, 2006/95/EC, 2004/108/EC, EN 50178, EN 60950, UL 60950, UL 508, SELV (EN 60950)

SchutzartGehäuse

IP20

SchutzartKlemmen

IP20

Schutzklasse

nach EN 61140, Klasse 1

Montage

DIN-Schiene (IEC/EN 60715), Schnappbefestigung

Einbaulage

Horizontal

Verlustleistung

typ. ≦ 58 W

Wirkungsgrad

≧ 88 %

Gewicht

2.83 kg

Mindestabstand zu benachbarten Geräten

horizontal 10, vertikal 80 mm

Anschlussquerschnitte

Steckbare Anschlussklemmen nur im lastlosen Zustand betätigen.

Eingangskreisfeindrähtig mit Aderendhülse

2.5…10 (14…8 AWG) mm²

Eingangskreisfeindrähtig ohne Aderendhülse

0.5…10 (20…8 AWG) mm²

Eingangskreismassiv

0.5…16 (22…6 AWG) mm²

Ausgangskreisfeindrähtig mit Aderendhülse

2.5…10 (14…8 AWG) mm²

Ausgangskreisfeindrähtig ohne Aderendhülse

0.5…10 (20…8 AWG) mm²

Ausgangskreismassiv

0.5…16 (22…6 AWG) mm²

Umweltdaten

Umgebungstemperatur, Betrieb

-25 - +70 °C

Umgebungstemperatur, Volllast

0 - +60 (ohne Derating) °C

Umgebungstemperatur Lagerung

- 40 - + 85 °C

Klimafestigkeit

nach IEC 60068-2-3, 93% bei +40 °C, keine Betauung

Überspannungskategorie/Verschmutzungsgrad

nach EN 50178; 2

Klimaklasse (IEC)

nach EN 60721; 3K3

Schwingfestigkeit (IEC/EN 60068-2-6)

1…57 Hz, Amplitude ±0.075 mm; 57…100 Hz, 5 g

Schockfestigkeit (IEC 60068-2-27)

30 g alle Raumrichtungen

Isolationsspannung

Ein-/Ausgänge

3 kV AC (Typprüfung), 1.2 kV AC (Stückprüfung)

Eingang

1.5 kV AC (Typprüfung), 1.2 kV AC (Stückprüfung)

Ausgang

350 V AC (Stückprüfung)

Elektromagnetische Verträglichkeit (EMV)

Störfestigkeit

EN 61000-6-2

ESD [Luft- / Kontaktentladung]

nach EN 61000-4-2, Level 4-8KV/15KV kV

RFI

nach EN 61000-4-3, Level 3-10 V/m

Burst

nach EN 61000-4-4, Level 4-4 KV

Surge

nach EN 61000-4-5, Level 4-2KV symmetrisch, Level 3-3KV unsymmetrisch

leitungsgebundene HF

nach EN 61000-4-6, Level 3-10 V

Störaussendung

EN 61000-6-3

Elektromagnetische Felder [(0.08…1) / (1,4…2) / (2…2,7) GHz ]

nach EN 55022 Klasse B V/m

leitungsgebundene HF

nach EN 55022 Klasse B

Eingangskreis

bei Schalterstellung110 V AC

110-120 AC

bei Schalterstellung230 V AC

220-240 AC

bei Schalterstellung110 V AC

85-132 AC

bei Schalterstellung230 V AC

184-264 AC

bei Schalterstellung230 V DC

220-350 DC

NetzfrequenzNennwert

50/60 Hz

NetzfrequenzBereich

47 - 63 Hz

Stromaufnahmebei Schalterstellung 110 V AC

ca. 9.0…8.0 A

Stromaufnahmebei Schalterstellung 230 V AC

ca. 4.4…4.0 A

Leistungsaufnahme

typ. 538 W

Einschaltstrombegrenzung/i²t (Kaltstart)

≦ 70 A / ca. 8 A²s

Netzausfallüberbrückung

typ. ≧ 50 ms

Hochlaufzeit nach Anlegen der Netzspannung

typ. ≧ 20 ms

Transientenüberspannungsschutz

Varistoren

Interne Eingangssicherung (Geräteschutz, nicht zugänglich)

12 AF

Ableitstrom gegen PE

< 3.5 mA mA

Ausgangskreis

L+, L+, L-, L-

Kurzschluss-, Leerlauf- und Überlastfest

Nennausgangsleistung

480 W

Nennausgangsstrom T_u≦ 60 °C

20 A

Spitzenausgangsstrom (Leistungsreserve) Tu ≦ 40 °C

typ. ≦ 22.5 A

Derating 60 °C ≦ T_u≦ 70 °C

2.5 % pro Kelvin Temperaturerhöhung

Regelabweichung beiLaständerung 10…90 %, statisch

±0.1 % typ.

Regelabweichung beiLaständerung 10…90 %, dynamisch

±3 % typ.

Regelabweichung beiRegelzeit

typ. 1 ms

Regelabweichung beiEingangsspannungsänderung ±10 %

typ. ±0.05 %

Regelabweichung beiAnstiegszeit 10…90 %

typ. ≦ 15 ms

Restwelligkeit und Schaltspitzen

20 MHz typ. < 50 mV_ss

Parallelschaltbarkeit

ja, bis zu 5 Geräte zu Redundanzzwecken und zur Leistungserhöhung, nicht stromsymmetrisch

Reihenschaltbarkeit

ja, zur Spannungserhöhung (max. 2 Stück)

Rückeinspeisungsfestigkeit

ja, begrenzt auf ca. 35 V AC

Blindleistungskompensation (PFG)

nein

Zustandsanzeige

OUTPUT OK: LED grün

Überlastverhalten

￫ AWA2727-2317 (www.moeller.net/support)

Verhalten bei Kurzschluss

weiterlaufend mit Strombegrenzung

Strombegrenzung bei Kurzschluss

ca. 25 A

Kurzschlussschutz

dauerkurzschlussfest

Überlastschutz

thermischer Schutz

Anlauf kapazitiver Last

unbegrenzt

Hinweise

Bei U ≧ 264 V DC zusätzlich geeignete, externe Sicherung verwenden.

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis

Verlustleistung statisch, stromunabhängig [P_vs]

58 W

Min. Betriebsumgebungstemperatur

-25 °C

Max. Betriebsumgebungstemperatur

+70 °C

Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
