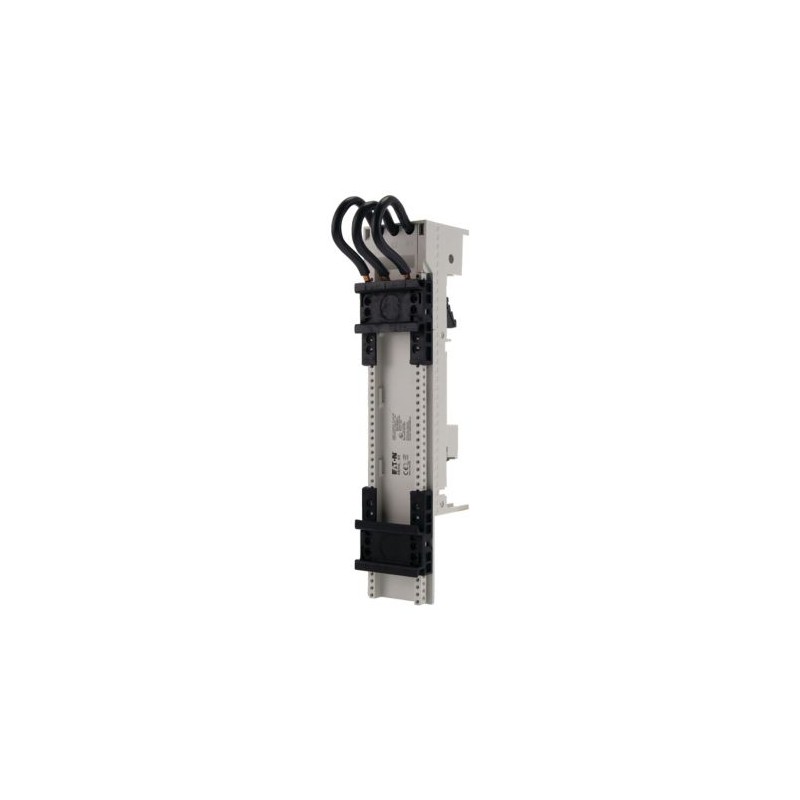

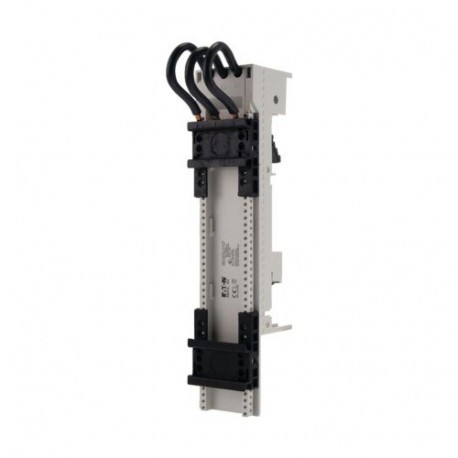

BBA4L-63 101459 EATON ELECTRIC Sammelschienenadapter, 55 mm, 63 A, 2 Tragschiene Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BBA4L-63 101459 EATON ELECTRIC Sammelschienenadapter, 55 mm, 63 A, 2 Tragschiene

BBA4L-63

101459

EATON-MOELLER

4

Sammelschienenadapter, 55 mm, 63 A, 2 Tragschiene

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienen-Adapter

PKZ Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $154.39
Stückpreis: $38.60

Menge Preis
4+$38.60
8+$35.03
12+$34.10
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Sammelschienenadapter, 55 mm, 63 A, Tragschiene: 2
55mm Sammelschienenadapter für 60mm Sammelschienensystem, zwei Tragschienen, drei vorkonfektionierte Leitungen (AWG8 / 10mm²) zum Anschluss an Schaltgerät, verwendbar für Direktstarter mit PKZM4 / PKE65 mit Leistungsschütz DILM40 bis DILM65, Bemessungsbetriebsstrom: 63A

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Sammelschienenadapter
Sortiment
60-mm-System
Zugelassen nach UL 508
Zum Aufbau auf CU‐Flachschienen mit 60 mm Schienenmittenabstand, für 5 mm und 10 mm Schienendicke geeignet
Bemessungsbetriebsstrom 63 A
Für Direktstarter
verwendbar für
Sammelschienenadapter PKZM4
Bemessungsbetriebsspannung [Ue]
690 V
Bemessungsbetriebsstrom [Ie]
63 A
Leitungsquerschnitt
AWG 8
(10 mm²)
Adapterbreite
55 mm
Adapterlänge
260 mm
Tragschiene
2 Anzahl
Adapterbreite
55 mm
verwendbar für
PKZM4, PKE65 + DILM(C)17
PKZM4, PKE65 + DILM(C)25
PKZM4, PKE65 + DILM(C)32
PKZM4, PKE65 + DILM(C)40
PKZM4, PKE65 + DILM(C)50
PKZM4, PKE65 + DILM(C)65
Hinweise
In Kombination mit Einzelkomponenten PKZM4, PKE65 + DILM40 bis DILM65 elektrischer Kontaktbaustein PKZM4‐XM65DE verwendbar.

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
63 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
6.9 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Sammelschienen-Adapter (EC001531)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Schienenverteilung (NS) / Sammelschienen-Adapter (NS-Schalttechnik) (ecl@ss13-27-37-03-04 [ACN951016])
Tragschienenbestückung
2 Tragschienen
Ausführung des elektrischen Anschlusses
Rundleiter
Bemessungsstrom In
63 A
Min. Stromschienendicke
5 mm
Max. Stromschienendicke
10 mm
Breite des Adapters
55 mm
Schienenbreite
35 mm
Schienenabstand
60 mm

Approbationen

Product Standards
UL 508A; CSA-C22.2 No. 14; IEC60439-1; CE marking
UL File No.
E300273
UL Category Control No.
NMTR; NMTR7
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Max. Voltage Rating
600 V AC
