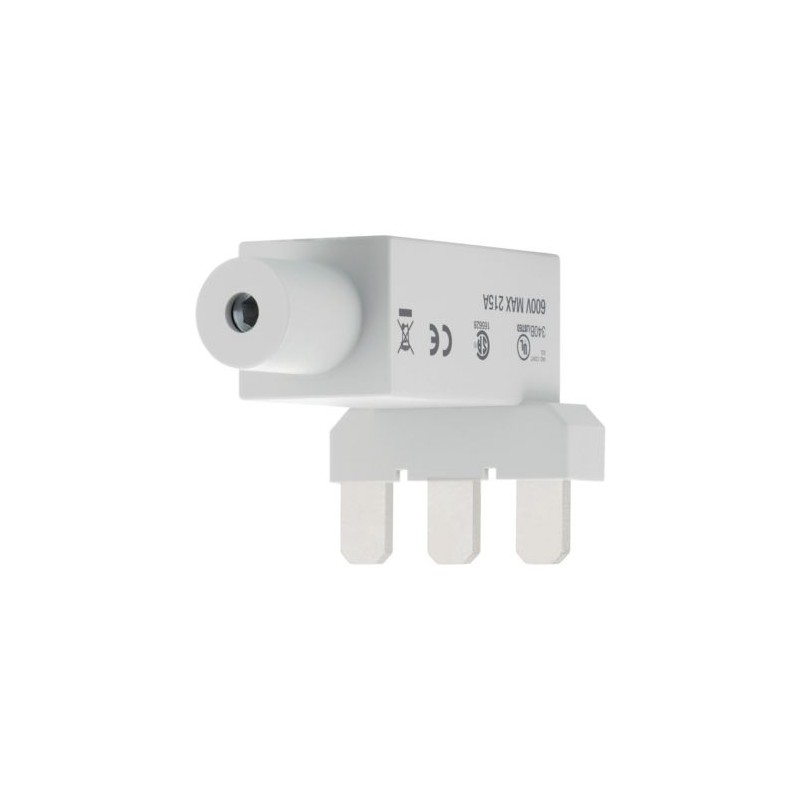

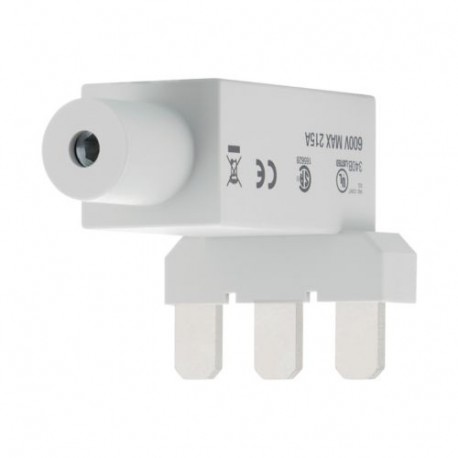

DILM65-XP1 281195 XTCEXPLKD EATON ELECTRIC Parallelverbinder, für DILM4065
DILM65-XP1
281195
XTCEXPLKD
EATON-MOELLER
Parallelverbinder, für DILM4065
Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
KDIL Zubehör
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Parallelverbinder, für DILM40-65
Parallelverbinder, Sortiment: Zusatzausrüstung, Verdrahtungszubehör, verwendbar für: DILM40 - DILM72, DILMF40 - DILMF65
Lieferprogramm
Sortiment
Zusatzausrüstung
Zubehör
Verdrahtungszubehör
verwendbar für
DILM40 - DILM72
DILMF40 - DILMF65
DILMF40 - DILMF65
verwendbar für
Parallelverbinder für DILM40 bis DILM72
Information zum Lieferumfang
bestehend aus 2 Stück Parallelverbinder
Anschlussquerschnitte
eindrähtig
16 mm2
feindrähtig mit Aderendhülse
1 x (16 - 120) mm2
Abisolierlänge
22 mm
Hinweise
AC‐1‐Strombelastbarkeit des offenen Schützes erhöht sich um Faktor 2.5.
Berührungssicher nach VDE 0106 Teil 100.
Berührungssicher nach VDE 0106 Teil 100.
Technische Daten
Parallelverbinder
Anschlussquerschnitteeindrähtig
16 mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (16 - 120) mm2
Anschlussquerschnittemehrdrähtig
1 x (16 - 120) mm2
AnschlussquerschnitteAbisolierlänge
22 mm
Anzugsdrehmoment
14 Nm
WerkzeugInnensechskant [SW]
5 mm
konventioneller thermischer Strom [Ith= Ie]3-polig [Ith]
180 A
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
215 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0.5 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
1.5 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Zubehör/Ersatzteile für Niederspannungs-Schalttechnik (EC002498)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik (Zubehör) (ecl@ss13-27-37-13-92 [AKN570018])
Art des Zubehörs/Ersatzteils
Verbindungsbrücke
Zubehör
ja
Ersatzteil
nein
Approbationen
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29096
UL Category Control No.
NLDX
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No
