> >>K-CI-K5 218488 ELECTRIC Isolierstoffgehäuse, CI-K5, Neutralleiterklemme
Vorheriges Produkt Nächstes Produkt

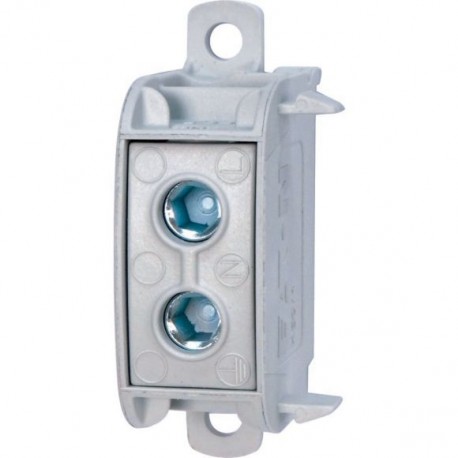

K-CI-K5 218488 EATON ELECTRIC Isolierstoffgehäuse, CI-K5, Neutralleiterklemme Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

K-CI-K5 218488 EATON ELECTRIC Isolierstoffgehäuse, CI-K5, Neutralleiterklemme

K-CI-K5

218488

EATON-MOELLER

Isolierstoffgehäuse, CI-K5, Neutralleiterklemme

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik

Isolierstoffgehäuse

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $13.84
Stückpreis: $13.84

Menge Preis
1+$13.84
2+$13.84
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Isolierstoffgehäuse, CI-K5, Neutralleiterklemme
Neutralleiterklemme, zum Anschluss eines 5. Leiters, verwendbar für: CI-K5, T5-…/I5,, CI-K5-T5-…, P3-…/I5

Lieferprogramm

Sortiment
Kleingehäuse CI-K
Bemessungsdauerstrom [Iu]
150 A
Bemessungsbetriebsspannung [Ue]
690 V
zum Anschluss eines 5. Leiters
verwendbar für
CI-K5
T5-…/I5,
CI-K5-T5-…
P3-…/I5
Beschreibung
mit Haftetiketten PE, N
aufschnappbar auf Tragschiene
Anschlussquerschnitte
2 x 50 mm2
Cu Rundleiter eindrähtig 2,5 - 50 mm2
Cu Rundleiter mehrdrähtig 2,5 - 50 mm2
Cu Rundleiter feindrähtig mit Aderendhülse 2,5 - 35 mm2
Cu Bandleiter 3 x 9 x 0,8 mm mm2
verwendbar für
Nockenschalter T, Lasttrennschalter P
Nockenschalter T
Lasttrennschalter P
CI-K5
Mechanische Werte
Abisolierlängen 50 mm2, 16 mm
Schraubenköpfe Innensechskant, 5 mm

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
100 A
Verlustleistung pro Pol, stromabhängig [Pvid]
7.5 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+40 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Zubehör/Ersatzteile für Niederspannungs-Schalttechnik (EC002498)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik (Zubehör) (ecl@ss13-27-37-13-92 [AKN570018])
Art des Zubehörs/Ersatzteils
Verbinder
Zubehör
ja
Ersatzteil
nein

Approbationen

North America Certification
UL/CSA certification not required

Datasheet - PDF

▲
Titel: Größe: Typ:
K-CI-K5 218488 DE_218488.pdf 110 Kbytes K-CI-K5 218488 DE_218488.pdf
