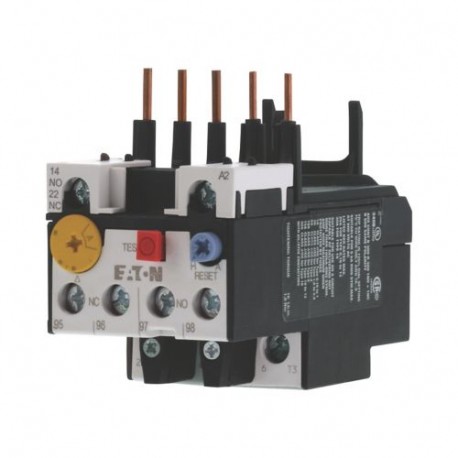

Normen und Bestimmungen
IEC/EN 60947, VDE 0660, UL, CSA
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
Arbeitsbereich nach IEC/EN 60947
PTB: -5 °C bis +55 °C
Umgebungstemperaturoffen
-25 - +55 °C
Umgebungstemperaturgekapselt
- 25 - 40 °C
Temperaturkompensation
kontinuierlich
Schockfestigkeit
10
Halbsinus
Schockdauer 10 ms g
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
finger- und handrückensicher
Aufstellungshöhe
max. 2000 m
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V
Bemessungsbetriebsspannung [Ue]
690 V AC
Sichere Trennung nach EN 61140zwischen Hilfskontakten und Hauptstrombahnen
440 V AC
Sichere Trennung nach EN 61140zwischen den Hauptstrombahnen
440 V AC
Temperaturkompensationsrestfehler > 40 ºC
≦ 0.25 %/K
Stromwärmeverluste (3 Strombahnen)unterer Wert des Einstellbereichs
2.2 W
Stromwärmeverluste (3 Strombahnen)oberer Wert des Einstellbereichs
6 W
Anschlussquerschnitteeindrähtig
1 x (1 - 6)
2 x (1 - 6) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (1 - 4)
2 x (1 - 4) mm2
Anschlussquerschnitteein- oder mehrdrähtig
18 - 8 AWG
WerkzeugePozidriv-Schraubendreher
2 Größe
WerkzeugeSchlitzschraubendreher
1 x 6 mm
Hilfs- und Steuerstromkreise
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Anschlussquerschnitteeindrähtig
1 x (0.75 - 4)
2 x (0.75 - 4) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnitteein- oder mehrdrähtig
2 x (18 - 14) AWG
WerkzeugePozidriv-Schraubendreher
2 Größe
WerkzeugeSchlitzschraubendreher
1 x 6 mm
Bemessungsisolationsspannung Hilfskreis [Ui]
500 V AC
Bemessungsbetriebsspannung [Ue]
500 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
240 V AC
konventioneller thermischer Strom [Ith]
6 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer120 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer220 V 230 V 240 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer380 V 400 V 415 V [Ie]
0.5 A
Bemessungsbetriebsstrom [Ie]AC-15Schließer500 V [Ie]
0.5 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner120 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner220 V 230 V 240 V [Ie]
1.5 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner380 V 400 V 415 V [Ie]
0.9 A
Bemessungsbetriebsstrom [Ie]AC-15Öffner500 V [Ie]
0.8 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms
Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe.
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 A
Bemessungsbetriebsstrom [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 A
Kurzschlussfestigkeit ohne Verschweißenmax. Schmelzsicherung
6 A gG/gL
Hinweise
Umgebungstemperatur: Arbeitsbereich nach IEC/EN 60947, PTB: -5 °C bis +55°C
Anschlussquerschnitte Hauptstrombahnen eindrähtig und feindrähtig mit Aderendhülse: Bei Verwendung von 2 Leitern gleichen Querschnitt verwenden.
Approbierte Leistungsdaten
HilfsschalterPilot DutyAC-betätigt
B300 bei ungleicher Polarität (Opposite polarity)
B600 bei gleicher Polarität (Same polarity)
HilfsschalterPilot DutyDC-betätigt
R300
Short Circuit Current Rating600 V High FaultSCCR (fuse)
100 kA
Short Circuit Current Rating600 V High Faultmax. Fuse
6 Class J/CC A
