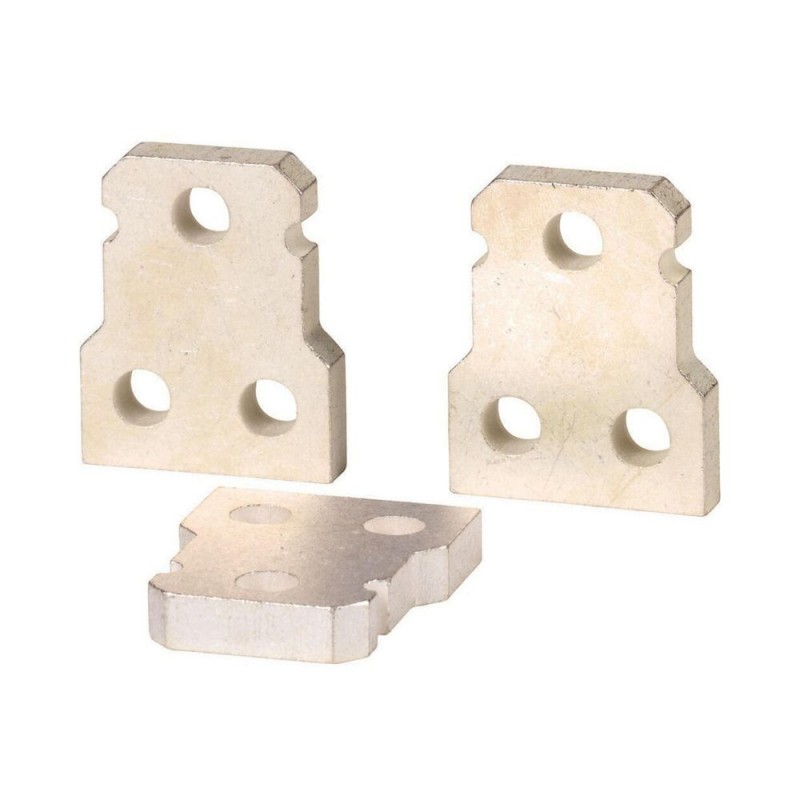

NZM4-XKM1 266814 EATON MOELLER Modulplatte, 1-Loch 3p, Baugrösse 4 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XKM1 266814 EATON MOELLER Modulplatte, 1-Loch 3p, Baugrösse 4

NZM4-XKM1

266814

EATON - MOELLER

Verfügbar

Schiff am heute

Modulplatte, 1-Loch 3p, Baugrösse 4

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Circuit-breakers NZM and LZM (Accessories) - EATON - MOELLER

Terminals - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$64.73
3+$61.83
5+$60.78
7+$60.16
9+$59.84
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Zubehör
  Modulplatte
Beschreibung
  1 Loch
Leiteranzahl
  3-polig
Bemessungsstrom
InA 1250
verwendbar für
  NZM4, N(S)4
Anschlussquerschnitte

Leiterart

Cu-/Al-Kabel
  Cu-Kabelschuhe
Anschlussquerschnitte

feindrähtig
 mm21 x 120 - 300
2 x 95 - 300
AWG/kcmil
 mm21 x 250 - 600
2 x 000 - 600
Anschlussquerschnitte

Cu-Band Lamellenanzahl x Breite x Lamellendicke
 mm2(2 x) 10 x 40 x 1.0
(2 x) 10 x 50 x 1.0
Cu-Schiene Breite x Dicke
Breitemm(2 x) 40 x 10
(2 x) 50 x 10
Hinweise

Typ enthält Teile für eine Schalterseite oben oder unten für 3‐ bzw. 4‐polige Schalter.

Für M10 Schrauben. Aufbohrbar für M12 Schrauben.

Spezielle Kabelschuhe in schmaler Ausführung verwenden.

Anbaubar an Schalter mit Schraubanschluss.

Isolation durch Abdeckung NZM4(‐4)‐XKSA oder Phasentrenner NZM4(‐4)‐XKP erforderlich.

Daten für Bauartnachweis nach IEC/EN 61439
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Geeignet für Anzahl der Pole
  3
Approbationen
Product Standards  UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.  E31593
UL Category Control No.  DIHS
CSA File No.  22086
CSA Class No.  1432-01
North America Certification  UL listed, CSA certified
Suitable for  Refer to main component information
Abmessungen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL01210011Z (AWA1230-2039) Modulplatte 1 Loch, -2 Loch


Datasheet - PDF
