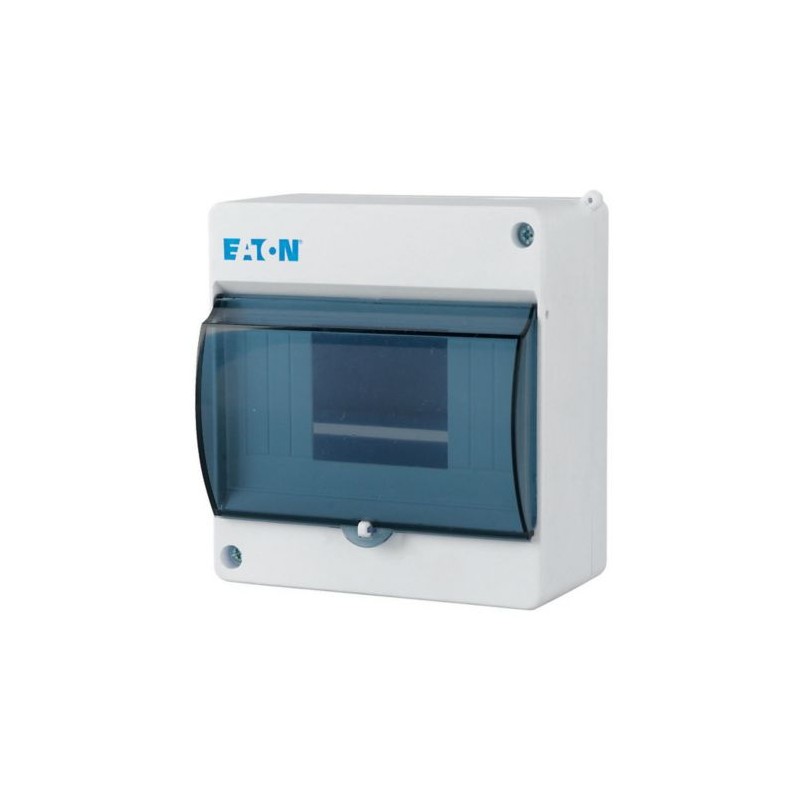

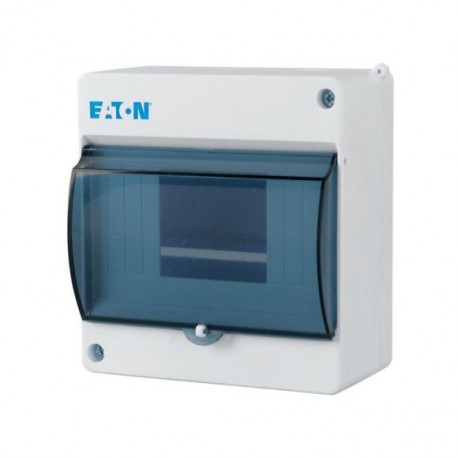

MINI-6-ST 177075 EATON MOELLER MINI-6-ST Mini Kleinverteiler, 1-reihig 6 TE, IP30 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MINI-6-ST 177075 EATON MOELLER MINI-6-ST Mini Kleinverteiler, 1-reihig 6 TE, IP30

MINI-6-ST

177075

EATON - MOELLER

Verfügbar

Schiff am heute

MINI-6-ST Mini Kleinverteiler, 1-reihig 6 TE, IP30

Mehr Infos


Schaltschränke Klemmengehäuse Schaltkästen Verteilerkästen

Compact Distribution Boxes - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$10.72
18+$9.07
36+$8.84
53+$8.74
71+$8.66
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Grundfunktion
  Grundgerät
Produktfunktion
  Installationsverteiler
Sortiment
  MINI Kleinverteiler
Bauform
  Aufputz
Aufstellungsort
  Indoor
Installationsart
  Aufputz
Tür/Klappe
  Transparent
Schutzart
  IP30
Farbe
  Weiß
Baugruppenträger
  Tragschiene
Berührungsschutzabdeckung
  Kunststoff
Reihen
Anzahl 1
Teilungseinheiten je Reihe
  6
Beschreibung
  IP30
Schutzklasse II
Kunststoffgehäuse weiß (RAL 9003)
Kabeleinführungen
  Metrische Kabeleinführungen oben und unten, Seitenwand, Rückwand
PE- und N-Klemmen Bauart
  Schraubklemmen
PE- und N-Klemmen
Anzahl x Querschnittmm2PE: 6 x 10
N: 1 x 16
Lieferumfang
  Grundgerät
Null- und Schutzleiterklemmen
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 62208
RoHS (gemäß EG-Richtline 2002/95/EG des Europäischen Parlaments und des Rates)
  konform
Umgebungstemperatur
 °C-5 - +40
Schutzart
  IP30
Schutzklasse
  Schutzklasse II (totalisoliert)
Bemessungsbetriebsspannung
UeV AC400
Bemessungsfrequenz
fHz50
Material
Werkstoff
  ABS (Kunststoff)
Farbe
  weiß (RAL 9003)
Materialeigenschaften
mechanisch

Stoßfestigkeit
  IK05
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Verlustleistung, bei Umgebungstemperatur 35°C, Delta T 20 Grad, kalkuliert nach IEC60890

Einzelgehäuse für Wandanbau
PVW11
Verlustleistung, bei Umgebungstemperatur 35°C, Delta T 35 Grad, kalkuliert nach IEC60890

Einzelgehäuse für Wandanbau
PVW13
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  650 °C, Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Nicht relevant für Innenraumaufstellung.
10.2.5 Anheben
  Nicht zutreffend für Gehäuse ohne Hebevorrichtungen.
10.2.6 Schlagprüfung
  IK05
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  IP30
10.4 Luft- und Kriechstrecken
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.5 Schutz gegen elektrischen Schlag
  Schutzklasse 2, daher nicht zutreffend.
10.6 Einbau von Betriebsmitteln
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Ui = 400 V AC
10.9.3 Stoßspannungsfestigkeit
  2,8 kV
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Anforderungen der Produktnorm sind erfüllt.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
  Anforderungen der Produktnorm sind erfüllt.
Technische Daten nach ETIM 6.0
Montageart
  Aufbau
Anzahl der Reihen
  1
Breite in Teilungseinheiten
  6
Art der Abdeckung
  Tür
Ausführung Deckel
  geschlossen
Transparenter Deckel/Tür
  ja
Werkstoff des Gehäuses
  Kunststoff
Höhe
 mm140
Breite
 mm130
Tiefe
 mm83
Einbautiefe
 mm70
Innentiefe
 mm60
DIN-Schiene
  ja
Mit Montageplatte
  nein
Anbaumöglichkeit
  nein
EMV-Ausführung
  ja
Farbe
  weiß
RAL-Nummer
  9003
Schutzart (IP)
  IP30
Mit Schloss
  nein
Abmessungen
Weitere Produktinformationen (Verlinkungen)

Datasheet - PDF
