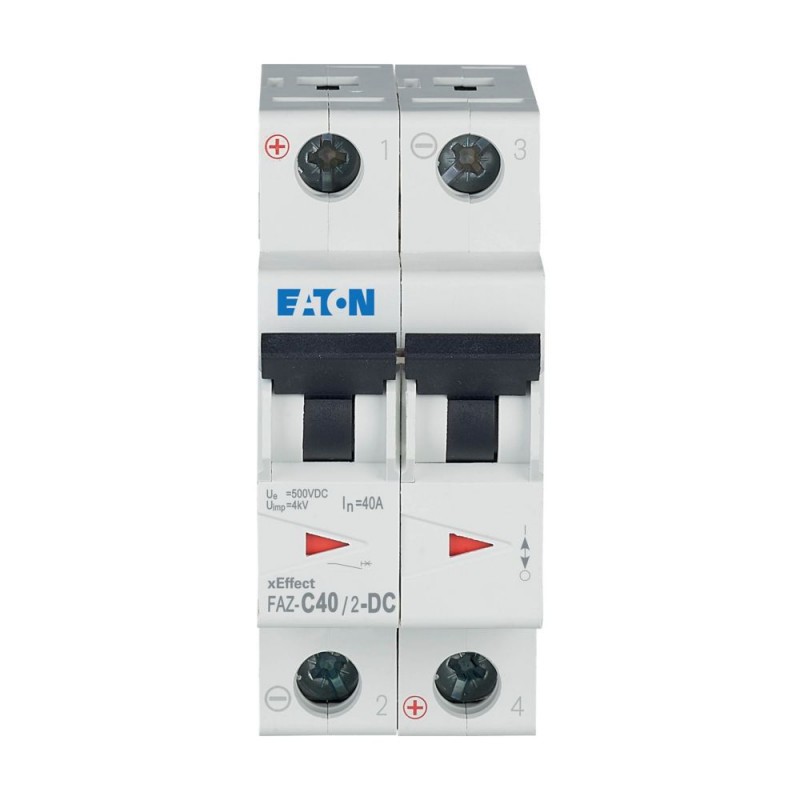

FAZ-C40/2-DC 279144 EATON ELECTRIC LS-Schalter, 40A, 2p, C-Char, DC
FAZ-C40/2-DC
279144
EATON-MOELLER
LS-Schalter, 40A, 2p, C-Char, DC
FAZ-C40/2-DC
Leitungsschutzschalter, 40 A, 2p, Charakteristik: C, DC
Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
Modulare Schaltanlage - Industrie
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Leitungsschutzschalter, 40 A, 2p, Charakteristik: C, DC
Leitungsschutzschalter, FAZ-DC, 2-polig, Auslösecharakteristik: C, Bemessungsstrom In: 40 A, Schaltgeräte für Gleichstromanwendungen
Lieferprogramm
Grundfunktion
Leitungsschutzschalter
Anzahl der Pole
2-polig
Auslösecharakteristik
C
Anwendung
Schaltgeräte für DC-Anwendungen
Anwendung
Schaltgeräte für DC-Anwendungen
Bemessungsstrom [In]
40 A
Bemessungsschaltvermögen nach IEC/EN 60947-2 [Icu]
10 kA
Sortiment
FAZ-DC
Technische Daten
Elektrisch
Normen und Bestimmungen
EN 45545-2; IEC 61373
Bemessungsbetriebsspannung [Ue]
250 (je Pol) V DC
Bemessungsschaltvermögen nach IEC/EN 60947-2 [Icu]
10 kA
Charakteristik
C
max. Vorsicherung
100 A gL/gG
Selektivitätsklasse
3
LebensdauerLebensdauer [Betrieb]
> 10000
Energie-Einspeiserichtung
Polaritätsabhängig
Mechanisch
Standardfrontabmessung
45 mm
Gehäusesockelmaß
80 mm
Einbaubreite je Pol
17.5 mm
Montage
IEC/EN 60715 Hutschiene
Schutzart
IP20, IP40 (wenn montiert)
Klemmen oben und unten
Doppelfunktionsklemmen
Klemmenschutz
Finger- und handrückensicher nach BGV A2
Anschlussquerschnitte
1 x 25 mm2
Anschlussquerschnitte
2 x 10 mm2
Materialstärke Verschienung
0,8 … 2 mm
Einbaulage
Nach Bedarf
Daten für Bauartnachweis nach IEC/EN 61439
Bemessungsstrom zur Verlustleistungsangabe [In]
40 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
7.5 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-40 °C
Max. Betriebsumgebungstemperatur
+75 °C
linear, je +1 °C, führt zu einer Abnahme um 0,5 % der Strombelastbarkeit
Technische Daten nach ETIM 9.0
Circuit breakers and fuses (EG000020) / Leitungsschutzschalter (EC000042)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Leitungsschutzeinrichtung / Leitungsschutzschalter (ecl@ss13-27-14-19-01 [AAB905019])
Einbautiefe
70.5 mm
Auslösecharakteristik
C
Polzahl (gesamt)
2
Anzahl der abgesicherten Pole
2
Bemessungsstrom
40 A
Bemessungsspannung
250 V
Bemessungsisolationsspannung Ui
440 V
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
0 kA
Spannungsart
DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
10 kA
Frequenz
50 - 60 Hz
Verlustleistung
8.1 W
Energiebegrenzungsklasse
3
Unterputzmontage
nein
Mitschaltender Neutralleiter
nein
Überspannungskategorie
3
Verschmutzungsgrad
2
Zusatzeinrichtungen möglich
ja
Breite in Teilungseinheiten
2
Schutzart (IP)
IP20
Umgebungstemperatur während des Betriebs
-25 - 75 °C
Anschließbarer Leiterquerschnitt mehrdrähtig
1 - 25 mm²
Anschließbarer Leiterquerschnitt eindrähtig
1 - 25 mm²
Explosionsgeschützt
nein
Approbationen
Product Standards
IEC/EN 60947-2; IEC/EN 60898; EN 45545-2; IEC 61373; UL 1077; CSA-C22.2 No. 235; CE marking
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| FAZ-C40/2-DC FAZ-C40/2-DC 279144 DE_279144.pdf | 115 Kbytes |
|
