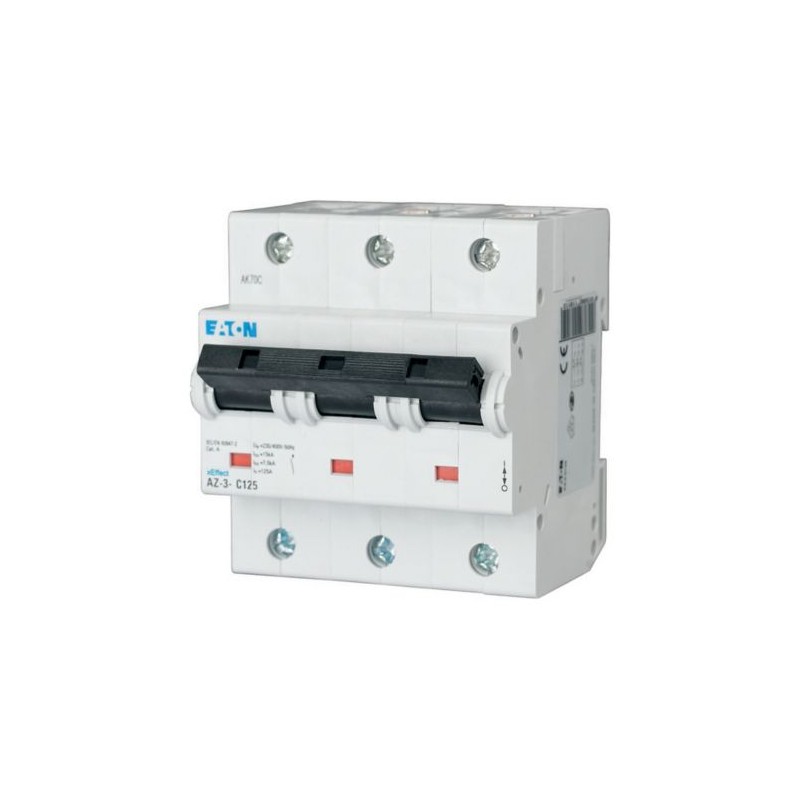

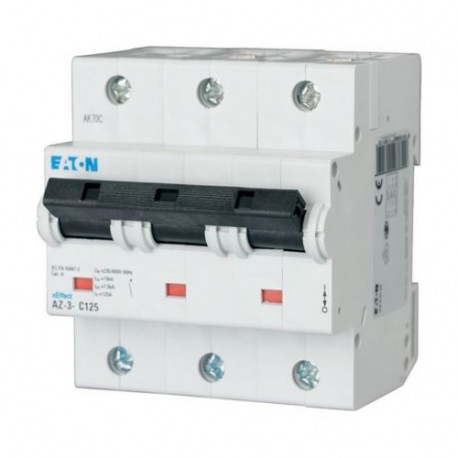

AZ-3-D20 174515 EATON ELECTRIC LS-Schalter, 20A, 3p, D-Char

AZ-3-D20

174515

EATON-MOELLER

LS-Schalter, 20A, 3p, D-Char

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $239.01
Stückpreis: $239.01

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


LS-Schalter, 20A, 3p, D-Char
Hochwertiger Fehlerstromschutzschalter/ Leitungsschutzschalter Kombination netzspannungsunabhängig, Kontaktstellungsanzeige rot -grün, Klemmhilfe- Hintersteckschutz, Tristabiler Rastschieber- ermöglicht Ausbau aus einem bestehenden Verschieungsverband, umfangreiches Zubehörprogramm nachträglich anbaubar, große Auswahl an Bemessungsfehlerströmen, Bemessungsströme bis 40A, Auslösecharakteristken B,C,D, Bemessungsschaltvermögen 10kA, geeignet zur Verwendung im Freien (Baustrom- und Freiluftverteiler) bis -25°C

Lieferprogramm

Grundfunktion
Leitungsschutzschalter
Anzahl der Pole
3-polig
Auslösecharakteristik
D
Anwendung
Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
Bemessungsstrom [In]
20 A
Bemessungsschaltvermögen nach IEC/EN 60947-2 [Icu]
25 kA
Sortiment
AZ

Technische Daten

Elektrisch
Normen und Bestimmungen
EN 45545-2; IEC 61373
Bemessungsschaltvermögen nach IEC/EN 60947-2 [Icu]
25 kA

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
20 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
8.1 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
linear, je +1 °C, führt zu einer Abnahme um 0,5 % der Strombelastbarkeit
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Schutzschaltgeräte, Sicherungen (EG000020) / Leitungsschutzschalter (EC000042)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Leitungsschutzeinrichtung / Leitungsschutzschalter ([email protected] [AAB905014])
Auslösecharakteristik
D
Polzahl (gesamt)
3
Anzahl der abgesicherten Pole
1
Bemessungsstrom
20 A
Bemessungsspannung
400 V
Bemessungsisolationsspannung Ui
440 V
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
25 kA
Spannungsart
AC
Frequenz
50 - 60 Hz
Energiebegrenzungsklasse
3
Geeignet für Unterputz-Installation
nein
Mitschaltender Neutralleiter
nein
Überspannungskategorie
3
Verschmutzungsgrad
2
Zusatzeinrichtungen möglich
ja
Breite in Teilungseinheiten
4.5
Einbautiefe
75 mm
Schutzart (IP)
IP20
Umgebungstemperatur während des Betriebs
-25 - 55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig
2.5 - 50 mm²
Anschließbarer Leiterquerschnitt eindrähtig
2.5 - 50 mm²

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
AZ-3-D20 174515 DE_174515.pdf 164 Kbytes AZ-3-D20 174515 DE_174515.pdf
