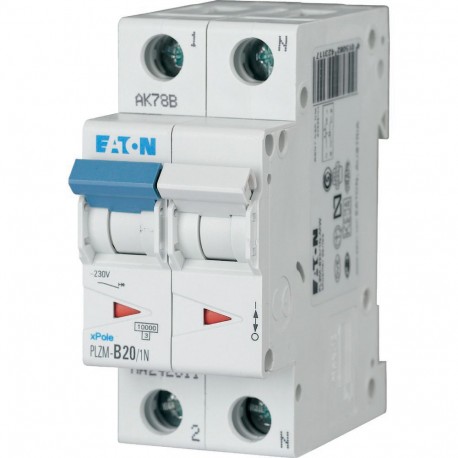

PLZM-B20/1N-MW 242311 0001609149 EATON ELECTRIC LS-Schalter, 20A, 1P + N, B-Char
PLZM-B20/1N-MW
242311
0001609149
EATON-MOELLER
LS-Schalter, 20A, 1P + N, B-Char
PLZM-B20/1N-MW
Eaton Moeller series xPole - PLZ6/M MCB. PLZM, 1-polig + N, Auslösecharakteristik: B, Bemessungsstrom Ein: 20 A, Bemessungsschaltvermögen IEC/EN 60898-1: 10 kA
Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
Modulare Schaltanlage - Industrie
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Allgemeine spezifikation
Produktname
Eaton Moeller series xPole - PLZ6/M MCB
Katalognummer
242311
Produkt Länge/Tiefe
85 mm
Produkthöhe
73 mm
Produktbreite
35 mm
Produktgewicht
0.216 kg
Einhaltung(en)
RoHS conform
EAN
4015082423117
Modellcode
PLZM-B20/1N-MW
Produktspezifikationen
Typ
- Leitungsschutzschalter
- PLZM
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
Anwendung
- Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
- xPole - Schaltgeräte für Wohn- und Zweckbau
Stromstärkewert
20 A
Merkmale
Gleichzeitige Schaltung N-neutral
Zusatzeinrichtungen möglich
Zusatzeinrichtungen möglich
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
2
Benutzt mit
PLZM
Leitungsschutzschalter
Leitungsschutzschalter
Schutzart
IP20
Verlustleistung des Betriebsmittels, stromabhängig
3,6 W
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Auslösecharakteristik
B
Umgebungsbetriebstemperatur – max
75 °C
Umgebungsbetriebstemperatur – min
-25 °C
Einbautiefe
70.5 mm
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Energiebegrenzungsklasse
3
Bemessungsfrequenz - max.
60 Hz
Bemessungsfrequenz - min
50 Hz
Verlustleistungsabgabevermögen
0 W
Verlustleistung pro Pol, stromabhängig
0 W
Breite in Anzahl der modularen Abstände
2
Spannungsart
Wechselstrom
Überspannungskategorie
III
Anzahl der Pole
1-polig + N
Auslösecharakteristik
B
Polzahl (geschützt)
1
Anzahl der Pole (insgesamt)
2
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
20 A
Bemessungsbetriebsspannung (Ue) - max
230 V
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
4.5 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
4.5 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
0 kA
Bemessungsschaltvermögen (IEC/EN 60898-1)
10 kA
Verlustleistung statisch, stromunabhängig
0 W
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PLZM-B20/1N-MW 0001609149 242311 EN_243133.pdf | 551 Kbytes |
|
