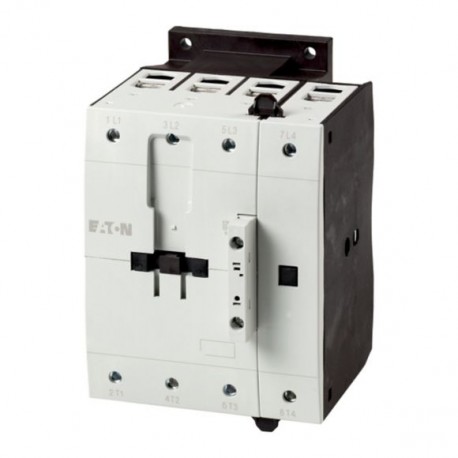

DILMP125(RDC24) 109910 EATON MOELLER Leistungsschütz, 4-polig, 125 A/AC1, DC-betätigt

DILMP125(RDC24)

109910

EATON - MOELLER

Verfügbar

Schiff am heute

Leistungsschütz, 4-polig, 125 A/AC1, DC-betätigt

Mehr Infos


Schütz

DIL Contactors - EATON - MOELLER

DILMP Contactors - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$185.40
2+$181.36
3+$180.27
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Leistungsschütze
Applikation
  Leistungsschütz für 4-polige Verbraucher
Untersortiment
  Leistungsschütze bis 200 A, 4-polig
Gebrauchskategorie
  AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes
Anschlusstechnik
  Schraubklemmen
Pole
  4-polig
Bemessungsbetriebsstrom

AC-1

konventioneller thermischer Strom, 3-polig, 50 - 60 Hz

bei 40 °C
Ith =IeA125
bei 50 °C
Ith =IeA116
bei 60 °C
Ith =IeA108
Schaltzeichen

verwendbar für
  DILM150-XHI(A)(V)…
DILM1000-XHI(V)…
Betätigungsspannung
  RDC 24: 24 - 27 V DC
Stromart AC/DC
  Gleichstrombetätigung
Hinweise
  Schaltglieder nach EN 50012.
Integrierte Schutzbeschaltung in der Ansteuerelektronik.
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947, VDE 0660, UL, CSA
Lebensdauer, mechanisch

AC-betätigt
Schaltspielex 10610
DC-betätigt
Schaltspielex 10610
Schalthäufigkeit, mechanisch

mechanisch, AC-betätigt
Schaltspiele/h 3600
DC-betätigt
Schaltspiele/h 3600
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur

offen
 °C-25 - +60
gekapselt
 °C- 25 - 40
Lagerung
 °C- 40 - 80
Einbaulage

Einbaulage

Schockfestigkeit (IEC/EN 60068-2-27)

Halbsinusstoß 10 ms

Hauptschaltglieder

Schließer
 g10
Hilfsschaltglieder

Schließer
 g7
Öffner
 g5
Schutzart
  IP00
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
  finger- und handrückensicher
Anschlussquerschnitte Hauptleiter

feindrähtig mit Aderendhülse
 mm21 x (10 - 95)
2 x (10 - 70)
mehrdrähtig
 mm21 x (16 - 120)
2 x (16 - 95)
ein- oder mehrdrähtig
 AWG8 - 3/0
Band
Lamellenzahl x Breite x Dickemm2 x (6 x 16 x 0.8)
Anschlussquerschnitte Hilfsleiter

eindrähtig
 mm21 x (0.75 - 4)
2 x (0.75 - 4)
feindrähtig mit Aderendhülse
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
ein- oder mehrdrähtig
 AWG18 - 14
Anschlussschraube Hauptleiter
  M10
Anzugsdrehmoment
 Nm14
Anschlussschraube Hilfsleiter
  M3.5
Anzugsdrehmoment
 Nm1.2
Werkzeug

Hauptleiter

Innensechskant
SWmm5
Hilfsleiter

Pozidriv-Schraubendreher
 Größe2
Schlitzschraubendreher
 mm0.8 x 5.5
1 x 6
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit
UimpV AC8000
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsisolationsspannung
UiV AC690
Bemessungsbetriebsspannung
UeV AC690
Sichere Trennung nach EN 61140

zwischen Spule und Kontakten
 V AC440
zwischen den Kontakten
 V AC440
Einschaltvermögen (cos ϕ)
bis 690 VA1120
nach IEC/EN 60947
Ausschaltvermögen

220 V 230 V
 A800
380 V 400 V
 A800
500 V
 A800
660 V 690 V
 A650
Kurzschlussfestigkeit

Kurzschlussschutz max. Schmelzsicherung

Zuordnungsart „2“

400 V
gG/gL 500 VA160
690 V
gG/gL 690 VA160
Zuordnungsart „1“

400 V
gG/gL 500 VA250
690 V
gG/gL 690 VA200
Wechselspannung
AC-1

Bemessungsbetriebsstrom

konventioneller thermischer Strom, 3-polig, 50 - 60 Hz

offen

bei 40 °C
Ith =IeA125
bei 50 °C
Ith =IeA116
bei 60 °C
Ith =IeA108
gekapselt
IthA100
konventioneller thermischer Strom 1-polig

offen
IthA325
gekapselt
IthA292
AC-3

Bemessungsbetriebsstrom

offen, 3-polig, 50 - 60 Hz

220 V 230 V
IeA80
240 V
IeA80
380 V 400 V
IeA80
415 V
IeA80
440 V
IeA80
500 V
IeA80
660 V 690 V
IeA65
Bemessungsbetriebsleistung
PkW
220 V 230 V
PkW25
240 V
PkW27.5
380 V 400 V
PkW37
415 V
PkW48
440 V
PkW51
500 V
PkW58
660 V 690 V
PkW63
Gleichspannung
Bemessungsbetriebsstrom Ie offen

DC-1

60 V
IeA125
110 V
IeA125
220 V
IeA125
440 V
IeA10
DC-3

60 V
IeA125
110 V
IeA125
220 V
IeA125
440 V
IeA9
DC-5

60 V
IeA125
110 V
IeA125
220 V
IeA100
440 V
IeA8
Stromwärmeverluste
3-polig, bei Ith
 W29
Impedanz pro Pol
 mΩ0.6
Kraftantriebe
Spannungssicherheit
 x Uc
AC-betätigt, 50 Hz
Anzugx Uc0.8 - 1.1
AC-betätigt, 50/60 Hz
 x Uc0.8 - 1.1
AC-betätigt
Abfallx Uc0.4 - 0.6
DC-betätigt
Anzugx UcMindestens Zweipuls-Brückengleichrichter - 0.7 - 1.2
DC-betätigt
Abfallx UcMindestens Zweipuls-Brückengleichrichter - 0.2 - 0.6
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x Uc

AC-betätigt, 50/60 Hz
AnzugVA180
AC-betätigt, 50/60 Hz
AnzugW150
AC-betätigt, 50/60 Hz
HaltenVA3.1
AC-betätigt, 50/60 Hz
HaltenW2.1
Hinweis zur DC-Betätigung
  Mindestens Zweipuls-Brückengleichrichter
DC-betätigt
AnzugW149
DC-betätigt
HaltenW2,1
Einschaltdauer
  % ED100
Schaltzeiten bei 100 % Uc (Richtwerte)

Hauptschaltglieder

AC-betätigt

Schließzeit
 ms28 - 33
Öffnungszeit
 ms35 - 41
DC-betätigt
 ms
Hinweis zur DC-Betätigung
  Mindestens Zweipuls-Brückengleichrichter
Schließzeit
 ms35
Öffnungszeit
 ms30
Lichtbogenzeit
 ms15
zulässiger Reststrom bei Ansteuerung von A1 - A2 aus der Elektronik (bei 0-Signal)
 mA 1
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA125
Verlustleistung pro Pol, stromabhängig
PvidW7.4
Verlustleistung des Betriebsmittels, stromabhängig
PvidW22.2
Verlustleistung statisch, stromunabhängig
PvsW1.9
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C60
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Bemessungssteuerspeisespannung Us bei AC 50 Hz
 V0 - 0
Bemessungssteuerspeisespannung Us bei AC 60 Hz
 V0 - 0
Bemessungssteuerspeisespannung Us bei DC
 V24 - 27
Spannungsart zur Betätigung
  DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
 A125
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
 A80
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW37
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
 A115
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
 kW28
Geeignet für Reiheneinbau
  nein
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Öffner
  0
Anschlussart Hauptstromkreis
  Schraubanschluss
Anzahl der Öffner als Hauptkontakte
  0
Anzahl der Schließer als Hauptkontakte
  4
Approbationen
Produktnom  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL Datei Nr.  E29096
UL Category Control Nr.  NLDX
CSA Datei Nr.  012528
CSA Klasse Nr.  2411-03, 3211-04
Nordamerika Zertifizierung  UL listed, CSA certified
Specially designed for North America  No
Kennlinien
1: Hilfsschalterbausteine
2: Schutzbeschaltung
Betriebskennzeichnung
Nicht induktive oder schwach induktive Belastung
Elektrische Kurzbezeichnung
Einschalten: 1 × Bemessungsstrom
Ausschalten: 1 × Bemessungsstrom
Gebrauchskategorie
100 % AC-1
Typische Anwendungsfälle
Elektrowärme
Abmessungen
Schütze
seitlicher Abstand zu geerdeten Teilen: 10 mm
DILMP125
DILMP160
DILMP200
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL03407049Z (AWA2100-2356) 4-polige Leistungsschütze


Datasheet - PDF
