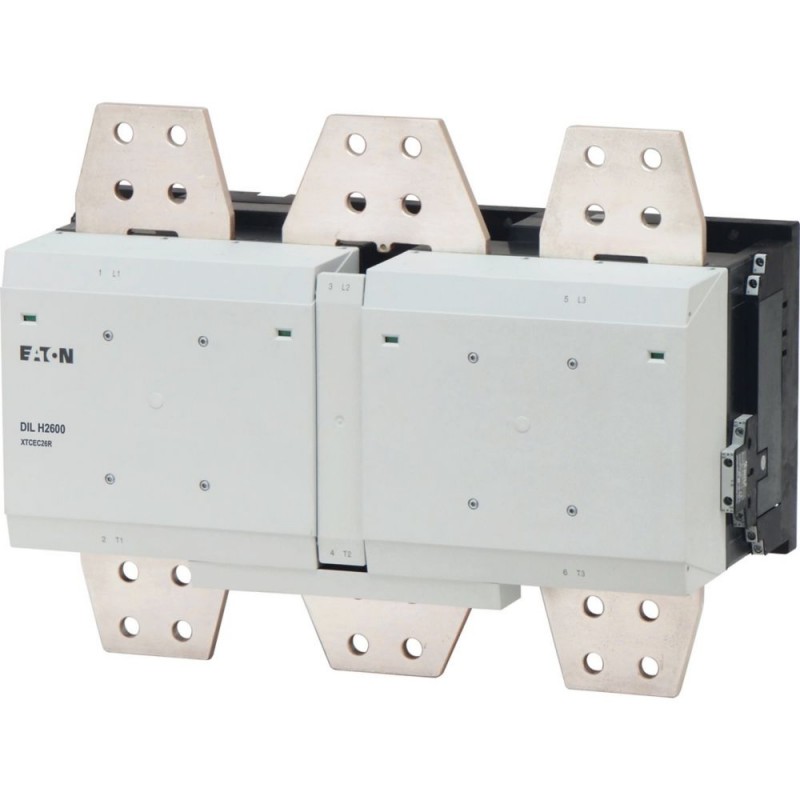

Normen und Bestimmungen
IEC/EN 60947, VDE 0660, UL, CSA, CCC
Lebensdauer, mechanischAC-betätigt [Schaltspiele]
5 x 106
Lebensdauer, mechanischDC-betätigt [Schaltspiele]
5 x 106
Schalthäufigkeit, mechanischAC-betätigt [Schaltspiele/h]
1000
Schalthäufigkeit, mechanischDC-betätigt [Schaltspiele/h]
1000
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-40 - +60 °C
UmgebungstemperaturLagerung
- 40 - + 80 °C
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHauptschaltgliederSchließer
10 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHilfsschaltgliederSchließer
10 g
Schockfestigkeit (IEC/EN 60068-2-27)Halbsinusstoß 10 msHilfsschaltgliederÖffner
8 g
Aufstellungshöhe
max. 2000 m
Anschlussquerschnitte HauptleiterSchiene [Breite]
100 mm
Anschlussschraube Hauptleiter
M12
Anschlussquerschnitte Hilfsleitereindrähtig
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnitte Hilfsleiterfeindrähtig mit Aderendhülse
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Anschlussquerschnitte Hilfsleiterein- oder mehrdrähtig
18 - 14 AWG
Anschlussschraube Hilfsleiter
M3.5
WerkzeugHauptleiterSchlüsselweite
18 mm
WerkzeugHilfsleiterPozidriv-Schraubendreher
2 Größe
WerkzeugHilfsleiterSchlitzschraubendreher
0.8 x 5.5/1 x 6 mm
Bemessungsstoßspannungsfestigkeit [Uimp]
8000 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
1000 V AC
Bemessungsbetriebsspannung [Ue]
1000 V AC
Sichere Trennung nach EN 61140zwischen Spule und Kontakten
500 V AC
Sichere Trennung nach EN 61140zwischen den Kontakten
500 V AC
Einschaltvermögen (cos ϕ nach IEC/EN 60947)
9840 A
Ausschaltvermögen220 V 230 V
8200 A
Ausschaltvermögen380 V 400 V
8200 A
Ausschaltvermögen500 V
8200 A
Ausschaltvermögen660 V 690 V
8200 A
Ausschaltvermögen1000 V
5800 A
Gerätelebensdauer
AC1: siehe → Projektierung, Kennlinien
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 40 °C [Ith=Ie]
3185 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 50 °C [Ith=Ie]
2847 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 55 °C [Ith=Ie]
2716 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom, 3-polig, 50 - 60 Hzoffenbei 60 °C [Ith=Ie]
2600 A
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligHinweis
bei maximal zulässiger Umgebungstemperatur
AC-1Bemessungsbetriebsstromkonventioneller thermischer Strom 1-poligoffen [Ith]
6500 A
3-polig, bei Ith(60°)
249 W
Stromwärmeverluste bei Ienach AC-3/400 V
0.012 W
SpannungssicherheitUS
230 - 250 V 50/60 Hz
230 - 350 V DC
SpannungssicherheitAC-betätigt [Anzug]
0.7 x US min- 1.15 x US max
SpannungssicherheitDC-betätigt [Anzug]
0.7 x US min- 1.15 x US max
SpannungssicherheitAC-betätigt [Abfall]
0.2 x US max- 0.6 x US min
SpannungssicherheitDC-betätigt [Abfall]
0.2 x US max- 0.6 x US min
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USHinweis zur Leistungsaufnahme
Steuertrafo mit uk≦ 7 %
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USAnzugsleistung [Anzug]
1600 VA
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USAnzugsleistung [Anzug]
1400 W
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USHalteleistung [Halten]
36.5 VA
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x USHalteleistung [Halten]
17.3 W
Schaltzeiten bei 100 % US(Richtwerte)HauptschaltgliederSchließzeit
< 70 ms
Schaltzeiten bei 100 % US(Richtwerte)HauptschaltgliederÖffnungszeit
< 40 ms
Verhalten im Grenz- und ÜbergangsbereichHaltezustandSpannungsunterbrechungen(0 - 0.2 x Uc min) ≦ 10 ms
Zeit wird gezielt überbrückt
Verhalten im Grenz- und ÜbergangsbereichHaltezustandSpannungsunterbrechungen(0 - 0.2 x Uc min) > 10 ms
Abfall des Schützes
Verhalten im Grenz- und ÜbergangsbereichHaltezustandSpannungsabsenkungen(0.2 - 0.6 x Uc min) ≦ 12 ms
Zeit wird gezielt überbrückt
Verhalten im Grenz- und ÜbergangsbereichHaltezustandSpannungsabsenkungen(0.2 - 0.6 x Uc min) > 12 ms
Abfall des Schützes
Verhalten im Grenz- und ÜbergangsbereichHaltezustandSpannungsabsenkungen(0.6 - 0.7 x Uc min)
Schütz bleibt eingeschaltet
Verhalten im Grenz- und ÜbergangsbereichHaltezustandSpannungsüberhöhung(1.15 - 1.3 x Uc max)
Schütz bleibt eingeschaltet
Verhalten im Grenz- und ÜbergangsbereichHaltezustandAnzugsphase(0 - 0.7 x Uc min)
Schütz schaltet nicht ein
Verhalten im Grenz- und ÜbergangsbereichHaltezustandAnzugsphase(0.7 x Uc min- 1.15 x Uc max)
Schütz schaltet sicher ein
zulässiger Kontaktübergangswiderstand (des externen Befehlgerätes bei Ansteuerung von A11)
≦ 500 mΩ
SPS-Signalpegel (A3 - A4) nach IEC/EN 61131-2 (Typ 2)High
15 V
SPS-Signalpegel (A3 - A4) nach IEC/EN 61131-2 (Typ 2)Low
5 V
Elektromagnetische Verträglichkeit (EMV)
Elektromagnetische Verträglichkeit
Dieses Produkt ist für den Betrieb im Industriebereich (Umgebung A) ausgelegt. Der Gebrauch im Wohnbereich (Umgebung B) kann Funkstörungen verursachen, so dass zusätzliche Entstörmaßnahmen vorzusehen sind.
Approbierte Leistungsdaten
SchaltvermögenGeneral use
2600 A
HilfsschalterPilot DutyAC-betätigt
A600
HilfsschalterPilot DutyDC-betätigt
P300
HilfsschalterGeneral UseAC
600 V
HilfsschalterGeneral UseAC
15 A
HilfsschalterGeneral UseDC
250 V
HilfsschalterGeneral UseDC
1 A
Special Purpose RatingsResistance Air Heating480V 60Hz 3phase, 277V 60Hz 1phase
2600 A
Special Purpose RatingsResistance Air Heating600V 60Hz 3phase, 347V 60Hz 1phase
2600 A
