DILH2000/22(RAW250)

272442

EATON - MOELLER

Verfügbar

Schiff am heute

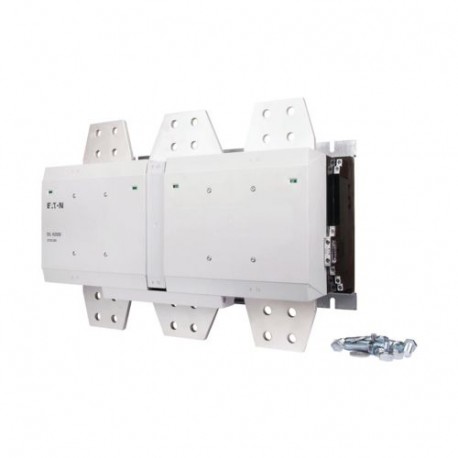

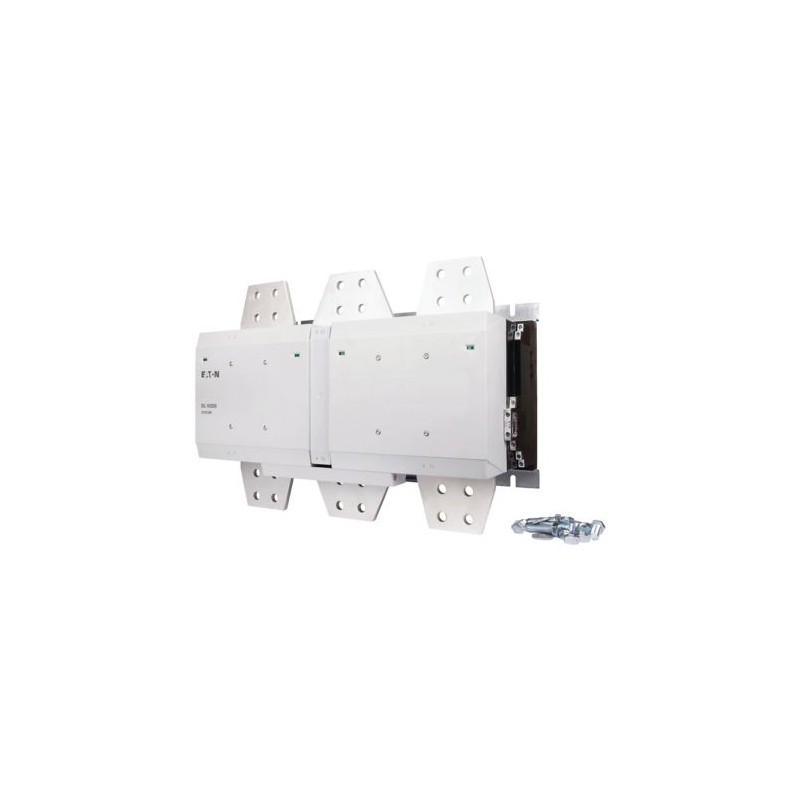

Leistungsschütz, 3-polig + 2 Schließer + 2 Öffner, 2000 A/AC1

Mehr Infos


Schütz

DIL Contactors - EATON - MOELLER

DIL Contactors up to 2600A - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Leistungsschütze
Applikation
  Netzschütz für ohmsche Verbraucher ab 1000 A
Untersortiment
  AC-1 Schütze größer 1000 A
Gebrauchskategorie
  AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
Anschlusstechnik
  Schraubanschluss
Bemessungsbetriebsstrom

AC-1

konventioneller thermischer Strom, 3-polig, 50 - 60 Hz

offen

bei 40 °C
Ith =IeA2450
konventioneller thermischer Strom 1-polig

offen
IthA5000
Schaltzeichen

verwendbar für
  DILM820-XHI…
Betätigungsspannung
  RAW 250: 230 - 250 V 50 - 60 Hz/230 - 350 V DC
Stromart AC/DC
  Wechsel- und Gleichstrombetätigung
Hilfsschalter

mögliche Varianten bei der Hilfsschalterbestückung
  seitlich: 2 x DILM820-XHI(V)11-SI; 2 x DILM820-XHI(V)11-SA
seitliche Hilfsschalterbestückung

Hinweise
  Integrierte Schutzbeschaltung in der Ansteuerelektronik.
660 V, 690 V bzw. 1000 V: nicht direkt reversieren.

Klassisch DILM1600, DILH2000, DILH2200, DILH2600
A1/A2 werden wie bisher gewohnt an Spannung gelegt >
Direkt aus der SPS
An die Anschlüsse A3/A4 kann direkt ein 24-V-Ausgang der SPS angeschlossen werden.> >
Von leistungsarmen Befehlsgebern
Gering belastbare Befehlsgeber wie Leiterplattenrelais, Befehlsgeräte oder Positionsschalter können direkt an A10/A11 angeschlossen werden. >


Stillsetzen im Notfall (NOT-AUS)

max. Leitungskapazität 6 nF

Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947, VDE 0660, UL, CSA
Lebensdauer, mechanisch

AC-betätigt
Schaltspielex 1065
DC-betätigt
Schaltspielex 1065
Schalthäufigkeit, mechanisch

mechanisch, AC-betätigt
Schaltspiele/h 1000
DC-betätigt
Schaltspiele/h 1000
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur

offen
 °C-40 - +60
gekapselt
 °C- 40 - + 40
Lagerung
 °C- 40 - + 80
Einbaulage

Schockfestigkeit (IEC/EN 60068-2-27)

Halbsinusstoß 10 ms

Hauptschaltglieder

Schließer
 g10
Hilfsschaltglieder

Schließer
 g10
Öffner
 g8
Schutzart
  IP00
Gewicht
 kg32
Anschlussquerschnitte Hauptleiter

Schiene
Breitemm100
Anschlussschraube Hauptleiter
  M12
Anzugsdrehmoment
 Nm35
Anschlussquerschnitte Hilfsleiter

eindrähtig
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
feindrähtig mit Aderendhülse
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
ein- oder mehrdrähtig
 AWG2 x (18 - 12)
Anschlussschraube Hilfsleiter
  M3.5
Anzugsdrehmoment
 Nm1.2
Werkzeug

Hauptleiter

Maulschlüssel
 mm18
Hilfsleiter

Pozidriv-Schraubendreher
 Größe2
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit
UimpV AC8000
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsisolationsspannung
UiV AC1000
Bemessungsbetriebsspannung
UeV AC1000
Sichere Trennung nach EN 61140

zwischen Spule und Kontakten
 V AC500
zwischen den Kontakten
 V AC500
Einschaltvermögen (cos ϕ nach IEC/EN 60947)
 A9840
Ausschaltvermögen

220 V 230 V
 A8200
380 V 400 V
 A8200
500 V
 A8200
660 V 690 V
 A8200
1000 V
 A5800
Gerätelebensdauer


  AC1: siehe → Projektierung, Kennlinien
Wechselspannung
AC-1

Bemessungsbetriebsstrom

konventioneller thermischer Strom, 3-polig, 50 - 60 Hz

offen

bei 40 °C
Ith =IeA2450
bei 50 °C
Ith =IeA2190
bei 55 °C
Ith =IeA2089
bei 60 °C
Ith =IeA2000
konventioneller thermischer Strom 1-polig

Hinweis
  bei maximal zulässiger Umgebungstemperatur
offen
IthA5000
Stromwärmeverluste
3-polig, bei Ith
 W192
Kraftantriebe
Spannungssicherheit
 x Uc
UC
  230 - 250 V 50/60 Hz
230 - 350 V DC
AC-betätigt
Anzugx Uc0.7 x Uc min - 1.15 x Uc max
DC-betätigt
Anzugx Uc0.7 x Uc min - 1.15 x Uc max
AC-betätigt
Abfallx Uc0.2 x Uc min - 0.6 x Uc max
DC-betätigt
Abfallx Uc0.2 x Uc min - 0.6 x Uc max
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x Uc

Hinweis zur Leistungsaufnahme
  Steuertrafo mit uk 0,7
Anzugsleistung
AnzugVA1600
Anzugsleistung
AnzugW1400
Halteleistung
HaltenW13
Halteleistung
HaltenVA15
Halteleistung
HaltenW13
Einschaltdauer
  % ED100
Schaltzeiten bei 100 % Uc (Richtwerte)

Hauptschaltglieder

Schließzeit
 ms< 70
Öffnungszeit
 ms< 40
Verhalten im Grenz- und Übergangsbereich

Haltezustand

Spannungsunterbrechungen

(0 - 0.2 x Uc min) 10 ms
  Zeit wird gezielt überbrückt
(0 - 0.2 x Uc min) > 10 ms
  Abfall des Schützes
Spannungsabsenkungen

(0.2 - 0.6 x Uc min) 12 ms
  Zeit wird gezielt überbrückt
(0.2 - 0.6 x Uc min) > 12 ms
  Abfall des Schützes
(0.6 - 0.7 x Uc min)
  Schütz bleibt eingeschaltet
Spannungsüberhöhung

(1.15 - 1.3 x Uc max)
  Schütz bleibt eingeschaltet
Anzugsphase

(0 - 0.7 x Uc min)
  Schütz schaltet nicht ein
(0.7 x Uc min - 1.15 x Uc max)
  Schütz schaltet sicher ein
zulässiger Kontaktübergangswiderstand(des externen Befehlgerätes bei Ansteuerung von A11)
 mΩ 500
SPS-Signalpegel (A3 - A4) nach IEC/EN 61131-2 (Typ 2)

High
 V15
Low
 V5
Elektromagnetische Verträglichkeit (EMV)
Elektromagnetische Verträglichkeit
  Dieses Produkt ist für den Betrieb im Industriebereich (Umgebung 2) ausgelegt. Der Gebrauch im Wohnbereich (Umgebung 1) kann Funkstörungen verursachen, so dass zusätzliche Entstörmaßnahmen vorzusehen sind.
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA2000
Verlustleistung pro Pol, stromabhängig
PvidW64
Verlustleistung des Betriebsmittels, stromabhängig
PvidW0
Verlustleistung statisch, stromunabhängig
PvsW13
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-40
Betriebsumgebungstemperatur max.
 °C60
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Bemessungssteuerspeisespannung Us bei AC 50 Hz
 V230 - 250
Bemessungssteuerspeisespannung Us bei AC 60 Hz
 V230 - 250
Bemessungssteuerspeisespannung Us bei DC
 V230 - 250
Spannungsart zur Betätigung
  AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
 A2450
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
 A0
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
 A0
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
 kW0
Geeignet für Reiheneinbau
  nein
Anzahl der Hilfskontakte als Schließer
  2
Anzahl der Hilfskontakte als Öffner
  2
Anschlussart Hauptstromkreis
  Schienenanschluss
Anzahl der Öffner als Hauptkontakte
  0
Anzahl der Schließer als Hauptkontakte
  3
Approbationen
Product Standards  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29096
UL Category Control No.  NLDX
CSA File No.  012528
CSA Class No.  3211-04
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Kennlinien
seitlich: 2 x DILM820-XHI(V)11-SI; 2 x DILM820-XHI(V)11-SA
Schaltbedingungen für nichtmotorische Verbraucher 3-polig, 4-polig
Betriebskennzeichnung
Nicht induktive oder schwach induktive Belastung
Elektrische Kurzbezeichnung
Einschalten: 1 × Bemessungsstrom
Ausschalten:1 × Bemessungsstrom
Gebrauchskategorie
100 % AC-1
Typische Anwendungsfälle
Elektrowärme
Kurzzeitbelastung 3-polig
Pausenzeit zwischen zwei Belastungen: 15 Minuten
Abmessungen
DILM1000-XHI…-SI
DILM1000-XHI11-SA
DILM1600
DILH2000, DILH2200
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL03406004Z (AWA2100-2109) Leistungsschütze >170 A


Datasheet - PDF
