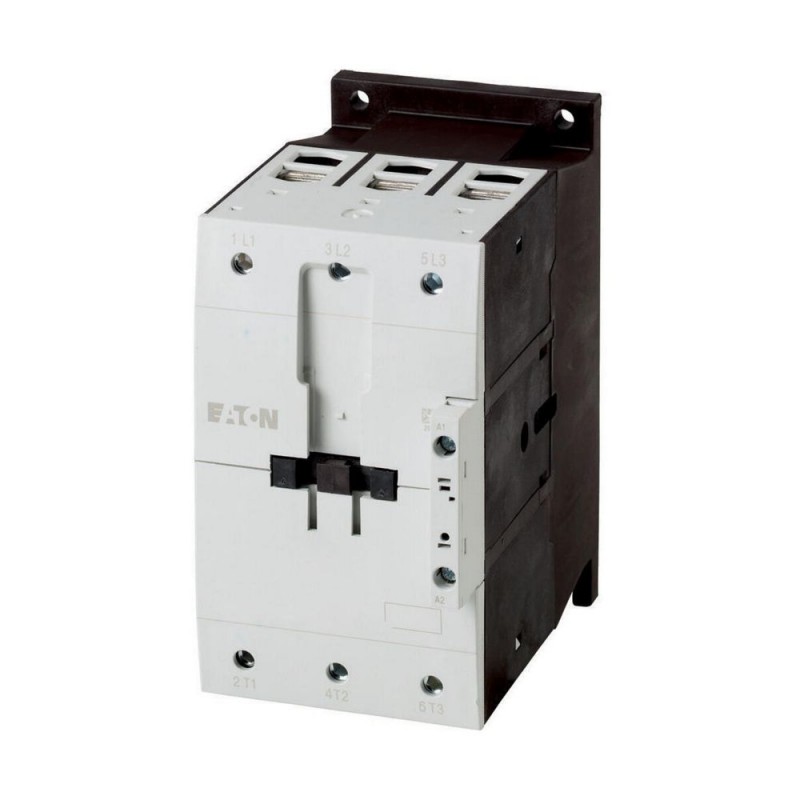

Leistungsschütz, 3-polig, 55 kW/400 V/AC3, DC-betätigt

Mehr Infos


Schütz

DIL Contactors - EATON - MOELLER

DIL Contactors up to 170A - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$232.86
2+$228.22
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Leistungsschütze
Applikation
  Leistungsschütz für Motoren
Untersortiment
  Leistungsschütze bis 170 A, 3-polig
Gebrauchskategorie
  AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes
AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen


Hinweis
  Geeignet auch für Motoren der Effizienzklasse IE3.
IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet.
Anschlusstechnik
  Schraubklemmen
Pole
  3-polig
Bemessungsbetriebsstrom

AC-3

380 V 400 V
IeA115
AC-1

konventioneller thermischer Strom, 3-polig, 50 - 60 Hz

offen

bei 40 °C
Ith =IeA160
gekapselt
IthA115
konventioneller thermischer Strom 1-polig

offen
IthA325
gekapselt
IthA285
max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz

AC-3

220 V 230 V
PkW37
380 V 400 V
PkW55
660 V 690 V
PkW90
AC-4

220 V 230 V
PkW17
380 V 400 V
PkW28
660 V 690 V
PkW43
Schaltzeichen

Hinweise
  Schaltglieder nach EN 50012.
Integrierte Schutzbeschaltung in der Ansteuerelektronik.
kombinierbar mit Hilfsschalter
  DILM150-XHI(V)..
DILM1000-XHI(V)..
Stromart AC/DC
  Gleichstrombetätigung
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947, VDE 0660, UL, CSA
Lebensdauer, mechanisch

AC-betätigt
Schaltspielex 10610
DC-betätigt
Schaltspielex 10610
Schalthäufigkeit, mechanisch

mechanisch, AC-betätigt
Schaltspiele/h 3600
DC-betätigt
Schaltspiele/h 3600
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur

offen
 °C-25 - +60
gekapselt
 °C- 25 - 40
Lagerung
 °C- 40 - 80
Einbaulage

Schockfestigkeit (IEC/EN 60068-2-27)

Halbsinusstoß 10 ms

Hauptschaltglieder

Schließer
 g10
Hilfsschaltglieder

Schließer
 g7
Öffner
 g5
Schockfestigkeit (IEC/EN 60068-2-27) bei Tischmontage

Halbsinusstoß 10 ms

Hauptschaltglieder

Schließer
 g10
Hilfsschaltglieder

Schließer
 g7
Öffner
 g5
Schutzart
  IP00
Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
  finger- und handrückensicher
Gewicht

AC-betätigt
 kg2
DC-betätigt
 kg2.1
Anschlussquerschnitte Hauptleiter

feindrähtig mit Aderendhülse
 mm21 x (10 - 95)
2 x (10 - 70)
mehrdrähtig
 mm21 x (16 - 95)
2 x (16 - 70)
ein- oder mehrdrähtig
 AWG8…3/0
Band
Lamellenzahl x Breite x Dickemm2 x (6 x 16 x 0.8)
Anschlussschraube Hauptleiter
  M10
Anzugsdrehmoment
 Nm14
Anschlussquerschnitte Hilfsleiter

eindrähtig
 mm21 x (0.75 - 4)
2 x (0.75 - 4)
feindrähtig mit Aderendhülse
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
ein- oder mehrdrähtig
 AWG18 - 14
Anschlussschraube Hilfsleiter
  M3.5
Anzugsdrehmoment
 Nm1.2
Werkzeug

Hauptleiter

Innensechskant
SWmm5
Hilfsleiter

Pozidriv-Schraubendreher
 Größe2
Schlitzschraubendreher
 mm0.8 x 5.5
1 x 6
Hauptstrombahnen
Bemessungsstoßspannungsfestigkeit
UimpV AC8000
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsisolationsspannung
UiV AC690
Bemessungsbetriebsspannung
UeV AC690
Sichere Trennung nach EN 61140

zwischen Spule und Kontakten
 V AC690
zwischen den Kontakten
 V AC690
Einschaltvermögen (cos ϕ nach IEC/EN 60947)


bis 690 VA1610
Ausschaltvermögen

220 V 230 V
 A1150
380 V 400 V
 A1150
500 V
 A1150
660 V 690 V
 A1100
Kurzschlussfestigkeit

Kurzschlussschutz max. Schmelzsicherung

Zuordnungsart „2“

400 V
gG/gL 500 VA250
690 V
gG/gL 690 VA250
Zuordnungsart „1“

400 V
gG/gL 500 VA250
690 V
gG/gL 690 VA250
Wechselspannung
AC-1

Bemessungsbetriebsstrom

konventioneller thermischer Strom, 3-polig, 50 - 60 Hz

offen

bei 40 °C
Ith =IeA160
bei 50 °C
Ith =IeA142
bei 55 °C
Ith =IeA135
bei 60 °C
Ith =IeA130
gekapselt
IthA115
konventioneller thermischer Strom 1-polig

offen
IthA325
gekapselt
IthA285
AC-3

Bemessungsbetriebsstrom

offen, 3-polig, 50 - 60 Hz

220 V 230 V
IeA115
240 V
IeA115
380 V 400 V
IeA115
415 V
IeA115
440 V
IeA115
500 V
IeA115
660 V 690 V
IeA93
380 V 400 V
IeA115
Bemessungsbetriebsleistung
PkW
220 V 230 V
PkW37
240 V
PkW40
380 V 400 V
PkW55
415 V
PkW70
440 V
PkW75
500 V
PkW85
660 V 690 V
PkW90
AC-4

offen, 3-polig, 50 - 60 Hz

220 V 230 V
IeA55
240 V
IeA55
380 V 400 V
IeA55
415 V
IeA55
440 V
IeA55
500 V
IeA55
660 V 690 V
IeA45
Bemessungsbetriebsleistung
PkW
220 V 230 V
PkW17
240 V
PkW19
380 V 400 V
PkW28
415 V
PkW33
440 V
PkW35
500 V
PkW40
660 V 690 V
PkW43
Gleichspannung
Bemessungsbetriebsstrom Ie offen

DC-1

60 V
IeA160
110 V
IeA160
220 V
IeA90
440 V
IeA4.5
DC-3

60 V
IeA160
110 V
IeA160
220 V
IeA40
440 V
IeA1
DC-5

60 V
IeA160
110 V
IeA160
220 V
IeA40
440 V
IeA1
Stromwärmeverluste
3-polig, bei Ith
 W25.8
Stromwärmeverluste bei Ie nach AC-3/400 V
 W18.9
Impedanz pro Pol
 mΩ0.6
Kraftantriebe
Spannungssicherheit
 x Uc
AC-betätigt
Anzugx Uc0.8 - 1.15
AC-betätigt
Abfallx Uc0.25 - 0.6
DC-betätigt
Anzugx Uc0.7 - 1.2
Hinweis
  RDC 60 (Umin 48 V DC/Umax 60 V DC)
Beispiel: Uc = 0.7 x Umin - 1.2 x Umax / Uc = 0.7 x 48 V - 1.2 x 60 V DC
DC-betätigt
Abfallx Uc0.15 - 0.6
Hinweis
  mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter
Leistungsaufnahme der Spule im kalten Zustand und 1.0 x Uc

50 Hz
AnzugVA180
50 Hz
HaltenVA3.1
50 Hz
HaltenW2.1
60 Hz
AnzugVA170
60 Hz
HaltenVA3.1
60 Hz
HaltenW2.1
50/60 Hz
AnzugVA170
170
50/60 Hz
HaltenVA3.1
3.1
50/60 Hz
HaltenW2.1
DC-betätigt
AnzugW149
DC-betätigt
HaltenW2.1
Einschaltdauer
  % ED100
Schaltzeiten bei 100 % Uc (Richtwerte)

Hauptschaltglieder

AC-betätigt

Schließzeit
 ms28 - 33
Öffnungszeit
 ms35 - 41
DC-betätigt
 ms
Schließzeit
 ms35
Öffnungszeit
 ms30
Lichtbogenzeit
 ms15
zulässiger Reststrom bei Ansteuerung von A1 - A2 aus der Elektronik (bei 0-Signal)
 mA 1
Lebensdauer, mechanisch; Spule 50/60 Hz
 x 106mechanische Lebensdauer bei 50 Hz ca. 30% geringer als → Technische Daten Allgemeines
Elektromagnetische Verträglichkeit (EMV)
Störaussendung
  nach EN 60947-1
Störfestigkeit
  nach EN 60947-1
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA115
Verlustleistung pro Pol, stromabhängig
PvidW6.3
Verlustleistung des Betriebsmittels, stromabhängig
PvidW18.9
Verlustleistung statisch, stromunabhängig
PvsW1.9
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C60
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Bemessungssteuerspeisespannung Us bei AC 50 Hz
 V0 - 0
Bemessungssteuerspeisespannung Us bei AC 60 Hz
 V0 - 0
Bemessungssteuerspeisespannung Us bei DC
 V48 - 60
Spannungsart zur Betätigung
  DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
 A160
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
 A115
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW55
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
 A55
Bemessungsbetriebsleistung Ie bei AC-4, 400 V
 kW28
Geeignet für Reiheneinbau
  nein
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Öffner
  0
Anschlussart Hauptstromkreis
  Schraubanschluss
Anzahl der Öffner als Hauptkontakte
  0
Anzahl der Schließer als Hauptkontakte
  3
Approbationen
Product Standards  IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29096
UL Category Control No.  NLDX
CSA File No.  012528
CSA Class No.  2411-03, 3211-04
North America Certification  UL listed, CSA certified
Specially designed for North America  No
Kennlinien
1: Motorschutzrelais
2: Schutzbeschaltung
3: Hilfsschalterbausteine
seitlich: 2 x DILM820-XHI(V)11-SI; 2 x DILM820-XHI(V)11-SA
seitlich: 2 x DILM1000-XHI(V)11-SI; Aufbau: 1 x DILM150-XHIA22
seitlich: 2 x DILM1000-XHI(V)11-SI; Aufbau: 1 x DILM150-XHIA11
seitlich: 2 x DILM1000-XHI(V)11-SA; Aufbau: 1 x DILM150-XHI (4-polig)
seitlich: 2 x DILM1000-XHI(V)11-SA; Aufbau: 1 x DILM150-XHI (2-polig)
Käfigläufermotoren
Betriebskennzeichnung
Einschalten: aus dem Stand
Ausschalten: während des Laufs
Elektrische Kurzbezeichnung
Einschalten: bis 6 × Motorbemessungsstrom
Ausschalten: bis 1 × Motorbemessungsstrom
Gebrauchskategorie
100 % AC-3
Typische Anwendungsfälle
Kompressoren
Aufzüge
Mischer
Pumpen
Rolltreppen
Rührwerk
Lüfter
Transportbänder
Zentrifugen
Klappen
Becherwerke
Klimaanlagen
Allgemeine Antriebe an Bearbeitungs- und Verarbeitungsmaschinen
Extreme Schaltbedingungen
Käfigläufermotoren
Betriebskennzeichnung
Tippen, Gegenstrombremsen, Reversieren
Elektrische Kurzbezeichnung
Einschalten: bis 6 × Motorbemessungsstrom
Ausschalten:bis 6 × Motorbemessungsstrom
Gebrauchskategorie
100 % AC-4
Typische Anwendungsfälle
Druckereimaschinen
Drahtziehmaschinen
Zentrifugen
Sonderantriebe an Bearbeitungs- und Verarbeitungsmaschinen
Abmessungen
Schütze mit Hilfsschalterbaustein
seitlicher Abstand zu geerdeten Teilen: 10 mm
DILM80…DILM170
DILMC80…DILMC150
DILMF80…DILMF150
CAD-Daten
Weitere Produktinformationen (Verlinkungen)

Datasheet - PDF

Bewertungen (0)

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
  Captcha
  Bewertung abgeben
Sie verwirrt?

Wenn Sie Fragen Kauf haben, können Sie die folgenden Links oder E-Mail

Bitte warten





* Pflichtfelder

oder
