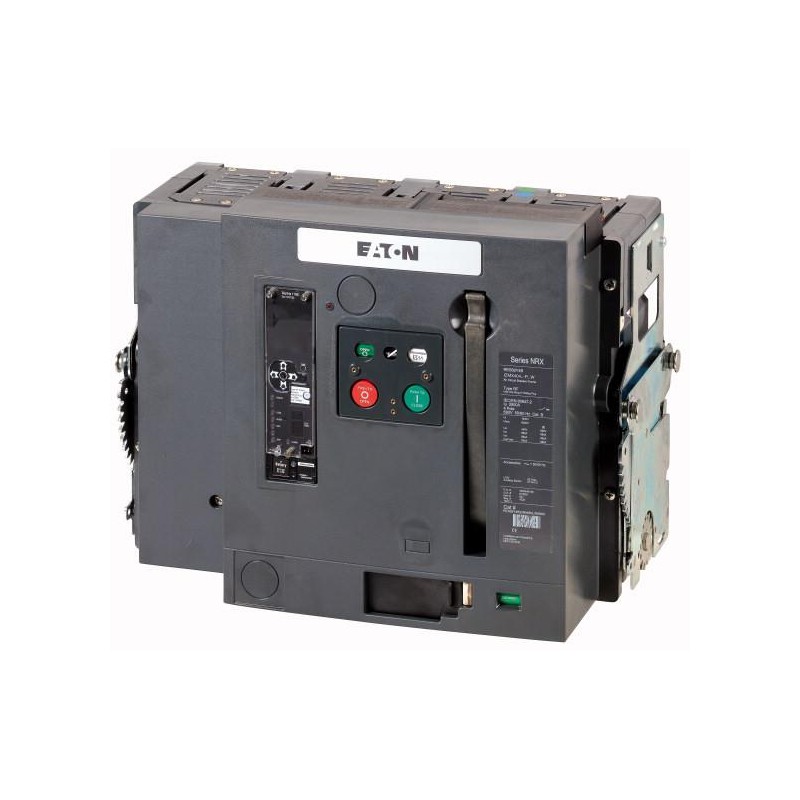

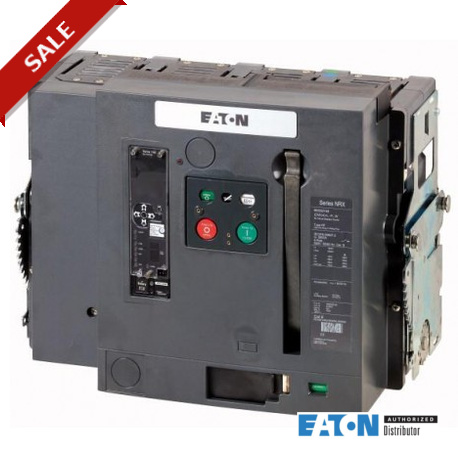

IZMX40N4-P25W 150010 EATON ELECTRIC Leistungsschalter, 4p, 2500A, Einschub
IZMX40N4-P25W
150010
EATON-MOELLER
Leistungsschalter, 4p, 2500A, Einschub
Home > EATON - MOELLER
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Lieferprogramm
Sortiment | Offene Leistungsschalter/Lasttrennschalter | ||
Sortiment | Offener Leistungsschalter | ||
Strombereich | bis 4000 A | ||
Schutzfunktion | Professionalschutz | ||
Einbautechnik | Ausfahrtechnik | ||
Baugröße | IZMX40 | ||
Auslösetechnik | Elektronischer Auslöser | ||
Norm/Zulassung | IEC | ||
Polzahl | 4-polig | ||
Schutzart | IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41 | ||
| geeignet für Zonenselektivität geeignet für Kommunikation mit integrierter Systemüberwachung mit integrieter Testmöglichkeit mit grafischem LCD-Farbdisplay optional nachrüstbar mit umfangreichem Zubehör | |||
Bemessungsstrom = Bemessungsdauerstrom | In = Iu | A | 2500 |
bis 440 V 50/60 Hz | Icu | kA | 85 |
bis 440 V 50/60 Hz | Ics | kA | 85 |
Überlastauslöser min. | Ir | A | 1250 |
Überlastauslöser max. | Ir | A | 2500 |
unverzögert | Ii = In x … | 2 - 12, OFF | |
verzögert | Isd = Ir x … | 2 - 10 | |
| Hinweise Externes Spannungsmessmodul IZMX-DTP-PTM erforderlich | |||
| Kassette muss separat bestellt werden. |
Technische Daten
| Allgemeines | |||
Normen und Bestimmungen | IEC/EN 60947 | ||
Umgebungstemperatur | |||
Lagerung | ϑ | °C | -40 - +70 (Geräte mit LCD-Display -20 - +70) |
Betrieb (offen) | °C | -25 - +70 (Geräte mit LCD-Display -20 - +70) | |
Einbaulage | |||
Gebrauchskategorie | B | ||
Schutzart | IP20, IP55 mit Schutzhaube, Türdichtungsrahmen IP41 | ||
Energie-Einspeiserichtung | beliebig | ||
| Hauptstrombahnen | |||
Bemessungsstrom = Bemessungsdauerstrom | In = Iu | A | 2500 |
Bemessungsdauerstrom bei 50 °C | Iu | A | 2500 |
Bemessungsdauerstrom bei 60 °C | Iu | A | 2500 |
Bemessungsdauerstrom bei 70 °C | Iu | A | 2500 |
Bemessungsstoßspannungsfestigkeit | Uimp | V AC | 12000 |
Bemessungsbetriebsspannung | Ue | V AC | 690 |
Einsatz in IT-Netz bis U = 440 V | IIT | kA | 57.6 |
Überspannungskategorie/Verschmutzungsgrad | III/3 | ||
Bemessungsisolationsspannung | Ui | V | 1000 |
| Schaltvermögen | |||
Bemessungskurzschlusseinschaltvermögen | Icm | ||
bis 440 V 50/60 Hz | Icm | kA | 187 |
bis 690 V 50/60 Hz | Icm | kA | 166 |
Bemessungskurzzeitstromfestigkeit 50/60 Hz | |||
t = 1 s | Icw | kA | 85 |
t = 3 s | Icw | kA | 66 |
Bemessungskurzschlussausschaltvermögen Icn | Icn | ||
IEC/EN 60947 Schaltfolge Icu O-t-CO | |||
bis 240 V 50/60 Hz | Icu | kA | 85 |
bis 440 V 50/60 Hz | Icu | kA | 85 |
bis 690 V 50/60 Hz | Icu | kA | 75 |
IEC/EN 60947 Schaltfolge Ics O-t-CO-t-CO | |||
bis 240 V 50/60 Hz | Ics | kA | 85 |
bis 440 V 50/60 Hz | Ics | kA | 85 |
bis 690 V 50/60 Hz | Ics | kA | 75 |
Schaltzeiten | |||
Einschaltzeit über Einschaltspule | ms | 35 | |
Gesamtausschaltzeit über Arbeitsstromauslöser | ms | 22 | |
Gesamtausschaltzeit über Unterspannungsauslösser | ms | 37 | |
Gesamtausschaltzeit bei unverzögerter Kurzschlussauslösung (bis zur völligen Lichtbogenlöschung) | ms | 45 | |
maximale Schalthäufigkeit | Schaltspiele/h | 60 | |
Verlustleistung bei Bemessungsstrom In | |||
Ausfahrtechnik (Schalter mit Kassette) | W | 350 | |
| Gewicht | |||
Ausfahrtechnik | |||
3‐polig | kg | 70 | |
4‐polig | kg | 86 | |
Leerkassette | |||
3‐polig | kg | 27 | |
4-polig | kg | 35 | |
| Anschlussquerschnitte | |||
Cu-Schiene | |||
Ausfahrtechnik | |||
schwarz | mm | 2 x 80 x 10 | |
| Es handelt sich hierbei um Werte, die in eigenen Anlagen verwendet werden. Die Werte sind abhängig von der Temperatur, die um den Schalter herrscht und wird beeinflusst durch die Umgebungstemperatur, der Schutzart (IP), die Einbauhöhe, die Schottung und ggf. Fremdbelüftung. Dadurch kann je nach individueller Anlagenkonzeption ein Derating ergeben, welches durch eine Querschnittserhöhung dann wieder kompensiert werden kann. Genauen Aufschluss ergeben Erwärmungsprüfungen in der individuellen Schaltanlage. | |||
| Zulässiger Dauerstrom für Leistungsschalter, die bei unterschiedlichen Temperaturen innerhalb einer Schaltanlage eingesetzt werden. Die zu erwartenden Innentemperaturen können gemäß den einschlägigen IEC‐Vorschriften abgeschätzt werden. | |||
Hinweise | Externes Spannungsmessmodul IZMX-DTP-PTM erforderlich |
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis | |||
Bemessungsstrom zur Verlustleistungsangabe | In | A | 2500 |
Verlustleistung des Betriebsmittels, stromabhängig | Pvid | W | 350 |
Betriebsumgebungstemperatur min. | °C | -25 | |
Betriebsumgebungstemperatur max. | °C | 70 | |
Bauartnachweis IEC/EN 61439 | |||
10.2 Festigkeit von Werkstoffen und Teilen | |||
10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.4 Beständigkeit gegen UV-Strahlung | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.5 Anheben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.2.7 Aufschriften | Anforderungen der Produktnorm sind erfüllt. | ||
10.3 Schutzart von Umhüllungen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. | ||
10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9 Isolationseigenschaften | |||
10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.10 Erwärmung | Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte. | ||
10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten. | ||
10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten. | ||
10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
Technische Daten nach ETIM 6.0
Bemessungsdauerstrom Iu | A | 2500 | |
Bemessungsspannung | V | 690 - 690 | |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | kA | 85 | |
Überlastauslöser Stromeinstellung | A | 1250 - 2500 | |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | A | 5000 - 25000 | |
Einstellbereich des unverzögerten Kurzschlussauslösers | A | 5000 - 30000 | |
Integrierter Erdschlussschutz | nein | ||
Anschlussart Hauptstromkreis | Schienenanschluss | ||
Gerätebauart | Einbaugerät Einschubtechnik | ||
Geeignet für Hutschienenmontage | nein | ||
Hutschienenmontage optional | nein | ||
Anzahl der Hilfskontakte als Öffner | 0 | ||
Anzahl der Hilfskontakte als Schließer | 0 | ||
Anzahl der Hilfskontakte als Wechsler | 2 | ||
Ausgelöstmelder vorhanden | ja | ||
Mit Unterspannungsauslöser | nein | ||
Polzahl | 4 | ||
Position des Anschlusses für Hauptstromkreis | hinten | ||
Ausführung des Betätigungselements | Drucktaster | ||
Komplettgerät mit Schutzeinheit | ja | ||
Motorantrieb integriert | nein | ||
Motorantrieb optional | ja | ||
Schutzart (IP) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| IZMX40N4-P25W 150010 150010_DE.pdf | 268 Kbytes |
|
