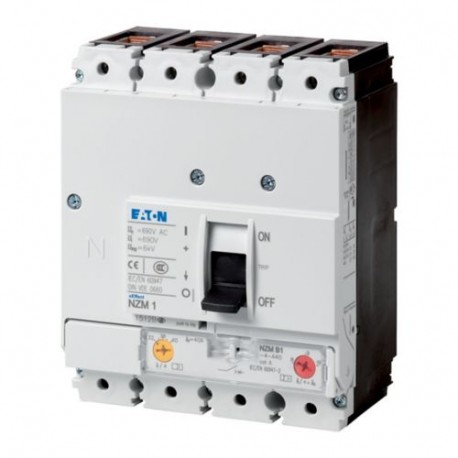

Normen und Bestimmungen
IEC/EN 60947, VDE 0660
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
UmgebungstemperaturUmgebungstemperatur Lagerung
- 40 - + 70 °C
UmgebungstemperaturBetrieb
-25 - +70 °C
Schockfestigkeit (Halbsinusstoß 10 ms) nach IEC 60068-2-27
20 (Halbsinusstoß 20 ms) g
Sichere Trennung nach EN 61140zwischen Hilfskontakten und Hauptstrombahnen
500 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
300 V AC
Einbaulage
senkrecht und 90° nach allen Richtungen |
| mit Fehlerstromauslöser XFI: |
- NZM1, N1, NZM2, N2: senkrecht und 90° nach allen Richtungen |
mit Steckvorrichtung: |
- NZM1, N1, NZM2, N2: senkrecht, 90° rechts/links |
mit Ausfahrvorrichtung: |
- NZM3, N3: senkrecht, 90° rechts/links |
- NZM4, N4: senkrecht |
mit Fernantrieb: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: senkrecht und 90° nach allen Richtungen |
Energie-Einspeiserichtung
nach Bedarf
SchutzartGerät
im Bereich der Bedienteile: IP20 (Basisschutzart)
SchutzartGehäuse
mit Blendrahmen: IP40
mit Türkupplungsdrehgriff: IP66
SchutzartAnschlussklemmen
Tunnelklemme: IP10
Phasentrenner und Bandklemme: IP00
Weitere Technische Daten (Blätterkatalog)
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
20 A
Bemessungsstoßspannungsfestigkeit [Uimp]Hauptstrombahnen
6000 V
Bemessungsstoßspannungsfestigkeit [Uimp]Hilfsstrombahnen
6000 V
Bemessungsbetriebsspannung [Ue]
690 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
690 V
Einsatz in ungeerdeten Netzen
≦ 690 V
Bemessungskurzschlusseinschaltvermögen [Icm]240 V [Icm]
220 kA
Bemessungskurzschlusseinschaltvermögen [Icm]400/415 V [Icm]
220 kA
Bemessungskurzschlusseinschaltvermögen [Icm]440 V 50/60 Hz [Icm]
154 kA
Bemessungskurzschlusseinschaltvermögen [Icm]525 V 50/60 Hz [Icm]
40 kA
Bemessungskurzschlusseinschaltvermögen [Icm]690 V 50/60 Hz [Icm]
17 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]240 V 50/60 Hz [Icu]
100 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
100 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]440 V 50/60 Hz [Icu]
70 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]525 V 50/60 Hz [Icu]
20 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]690 V 50/60 Hz [Icu]
10 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
100 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
35 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
10 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
7.5 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]
Maximale Vorsicherung, wenn der zu erwartende Kurzschlussstrom an der Einbaustelle das Schaltvermögen des Leistungsschalters übersteigt.
Gebrauchskategorie nach IEC/EN 60947-2
A
Lebensdauer, mechanisch (davon max. 50% Auslösung durch A/U-Auslöser) [Schaltspiele]
20000
Lebensdauer, elektrischAC-1400 V 50/60 Hz [Schaltspiele]
10000
Lebensdauer, elektrischAC-1415 V 50/60 Hz [Schaltspiele]
10000
Lebensdauer, elektrischAC-1690 V 50/60 Hz [Schaltspiele]
7500
Lebensdauer, elektrischmax. Schalthäufigkeit
120 S/h
Gesamtausschaltzeit im Kurzschlussfall
< 10 ms
Standardausrüstung
Rahmenklemme
Optionale Zusatzausrüstung
Schraubanschluss
Tunnelklemmen
Rückseitiger Anschluss
Rundleiter CuRahmenklemmeeindrähtig
1 x (6 - 16)
2 x (4 - 16) mm2
Rundleiter CuRahmenklemmemehrdrähtig
1 x (6 - 70)3)
2 x (4 - 25) mm2
Rundleiter CuRahmenklemme
3)Je nach Kabelhersteller bis zu 95 mm² anschließbar.
Rundleiter CuTunnelklemmeeindrähtig
1 x 16 mm2
Rundleiter CuTunnelklemmemehrdrähtig1-Loch
1 x (25 - 95) mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schaltereindrähtig
1 x (6 - 16)
2 x (4 - 16) mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schaltermehrdrähtig
1 x (6 - 70)3)
2 x (4 - 25) mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schalter
3)Je nach Kabelhersteller bis zu 95 mm² anschließbar.
Rundleiter AlTunnelklemmeeindrähtig
1 x 16 mm2
Rundleiter AlTunnelklemmemehrdrähtigmehrdrähtig
1 x (25 - 95) mm2
Rundleiter AlSchraubanschluss und rückseitiger Anschlussdirekt am Schaltereindrähtig
1 x (10 - 16)
2 x (10 - 16) mm2
Rundleiter AlSchraubanschluss und rückseitiger Anschlussdirekt am Schaltermehrdrähtig
1 x (25 - 35)
2 x (25 - 35) mm2
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [min.]
2 x 9 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [max.]
9 x 9 x 0.8 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussSchraubanschluss
M6
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [min.]
12 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [max.]
16 x 5 mm
Steuerleitungen
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
