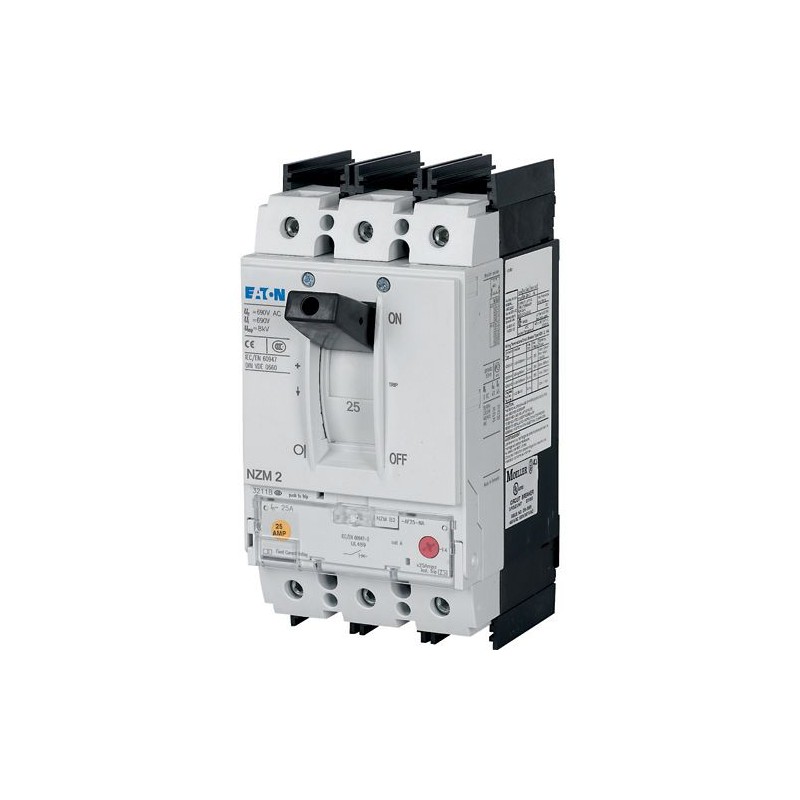

NZMB2-AF80-BT-NA 107621 EATON MOELLER Leistungsschalter, 3p, 80A, Rahmenklemmen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

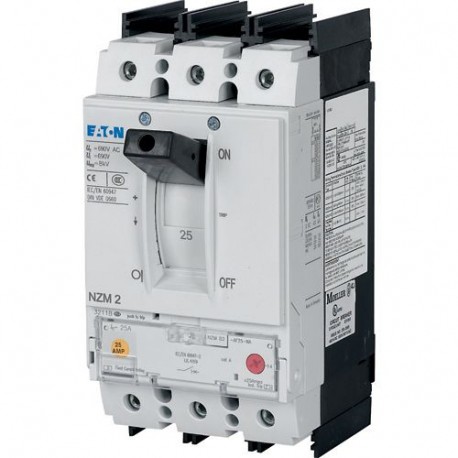

NZMB2-AF80-BT-NA 107621 EATON MOELLER Leistungsschalter, 3p, 80A, Rahmenklemmen

NZMB2-AF80-BT-NA

107621

EATON - MOELLER

Verfügbar

Schiff am heute

Artikel auf Anfrage, das gebe keine Rückkehr.

Leistungsschalter, 3p, 80A, Rahmenklemmen

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Circuit-breakers NZM - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$309.21
2+$304.54
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Leistungsschalter
Schutzfunktion
  Anlagen- und Kabelschutz
Norm/Zulassung
  UL/CSA, IEC
Auslösetechnik
  Thermomagnetischer Auslöser
Einbautechnik
  Festeinbau
Beschreibung
  Schalter entsprechen sowohl UL/CSA als auch IEC Bestimmungen. IEC-Schaltleistungswerte auf dem Leistungsschild enthalten.
fest eingestellte Überlastauslöser Ir
Baugröße
  NZM2
Polzahl
  3-polig
Standardausrüstung
  Rahmenklemme
Schaltvermögen

SCCR 480Y/277 V 60 Hz
IcukA25
SCCR 480 V 60 Hz
IcukA25
SCCR 600Y/347 V 60 Hz
IcukA18
Bemessungsstrom = Bemessungsdauerstrom

Bemessungsstrom = Bemessungsdauerstrom
In = IuA80
Einstellbereich

Überlastauslöser

IrA 80 - 80
Kurzschlussauslöser

unverzögert
Ii = In x … ca. 6 - 10
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947, VDE 0660
Berührungsschutz
  finger- und handrückensicher nach VDE 0106 Teil 100
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur

Umgebungstemperatur Lagerung
 °C- -25 - + 70
Betrieb
 °C-25 - +70
Schockfestigkeit (Halbsinusstoß 10 ms) nach IEC 60068-2-27
 g20 (Halbsinusstoß 20 ms)
Sichere Trennung nach EN 61140

zwischen Hilfskontakten und Hauptstrombahnen
 V AC500
zwischen den Hilfskontakten
 V AC300
Gewicht
 kg2.345
Einbaulage

Einbaulage

senkrecht und 90° nach allen Richtungen
 >mit Fehlerstromauslöser XFI:
- NZM1, N1, NZM2, N2: senkrecht und 90° nach allen Richtungen
mit Steckvorrichtung:
- NZM1, N1, NZM2, N2: senkrecht, 90° rechts/links
mit Ausfahrvorrichtung:
- NZM3, N3: senkrecht, 90° links
- NZM4, N4: senkrecht
mit Fernantrieb:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: senkrecht und 90° nach allen Richtungen

Energie-Einspeiserichtung
  beliebig
Schutzart

Gerät
  im Bereich der Bedienteile: IP20 (Basisschutzart)
Gehäuse
  mit Blendrahmen: IP40
mit Türkupplungsdrehgriff: IP66
Anschlussklemmen
  Tunnelklemme: IP10
Phasentrenner und Bandklemme: IP00
Weitere Technische Daten (Blätterkatalog)


Leistungsschalter
Bemessungsstoßspannungsfestigkeit
Uimp
Hauptstrombahnen
 V8000
Hilfsstrombahnen
 V6000
Bemessungsbetriebsspannung
UeV AC440
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsisolationsspannung
UiV690
Einsatz in ungeerdeten Netzen
 V 440
Schaltvermögen
Bemessungskurzschlusseinschaltvermögen
Icm
240 V
IcmkA63
400/415 V
IcmkA53
440 V 50/60 Hz
IcmkA53
Bemessungskurzschlussausschaltvermögen Icn
Icn
Icu nach IEC/EN 60947 Schaltfolge O-t-CO
IcukA
240 V 50/60 Hz
IcukA30
400/415 V 50/60 Hz
IcukA25
440 V 50/60 Hz
IcukA25
Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO
IcskA
240 V 50/60 Hz
IcskA30
400/415 V 50/60 Hz
IcskA25
440 V 50/60 Hz
IcskA18.5
maximale NH-Sicherung
 A gG/gL355

  Maximale Vorsicherung, wenn der zu erwartende Kurzschlussstrom an der Einbaustelle das Schaltvermögen des Leistungsschalters übersteigt.
Technische Daten, abweichend von den Produkten für den IEC-Markt

Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)

Short-circuit current rating SCCR

SCCR 240 V 60 Hz
IcukA35
SCCR 480Y/277 V 60 Hz
IcukA25
SCCR 480 V 60 Hz
IcukA25
SCCR 600Y/347 V 60 Hz
IcukA18
Gebrauchskategorie nach IEC/EN 60947-2
  A
Bemessungsein- und -ausschaltvermögen

Bemessungsbetriebsstrom
IeA
AC-1

400/415 V 50/60 Hz
IeA300
415 V
IeA300
AC-3

690 V 50/60 Hz
IeA80
Lebensdauer, mechanisch (davon max. 50% Auslösung durch A/U-Auslöser)
Schaltspiele 20000
Lebensdauer, elektrisch

AC-1

400 V 50/60 Hz
Schaltspiele 7500
AC-3

415 V 50/60 Hz
Schaltspiele 6500
max. Schalthäufigkeit
 S/h120
Stromwärmeverluste je Pol bei Iu bezogen auf den maximalen Nennstrom der Baugröße
 W19

  Bei Stromwärmeverluste je Pol beziehen sich die Angaben auf den maximalen Nennstrom der Baugröße.
Gesamtausfallzeit im Kurzschlussfall
 ms< 10
Anschlussquerschnitte
Standardausrüstung
  Rahmenklemme
Übersicht

Basisausstattung
 Rahmenklemme  - - -
 Schraubanschluss -
Zusatzausrüstung
 Rahmenklemmen -   -
 Schraubanschluss  - -
 Tunnelklemmen
 Rückseitiger Anschluss
 Bandanschluss - - -
Rundleiter Cu

Rahmenklemme

eindrähtig
 mm21 x (12 - 6)
mehrdrähtig
 mm21 x (4 - 350)
Tunnelklemme

eindrähtig
 mm21 x 16
mehrdrähtig
 mm2
mehrdrähtig
 mm21 x (4 - 350)
Schraubanschluss und rückseitiger Anschluss

direkt am Schalter

eindrähtig
 mm21 x (11 - 6)
mehrdrähtig
 mm21 x (4 - 3/0)
Al-Leitungen, Cu-Kabel



eindrähtig
 mm21 x 16
Schraubanschluss und rückseitiger Anschluss

Cu-Band, gelocht
min.mm2 x 16 x 0.8
Cu-Band, gelocht
max.mm10 x 16 x 0.8
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)

Rahmenklemme


min.mm2 x 9 x 0.8

max.mm10 x 16 x 0.8
Schraubanschluss und rückseitiger Anschluss

Cu-Band, gelocht
min.mm2 x 16 x 0.8
Cu-Band, gelocht
max.mm10 x 16 x 0.8
Cu-Schiene (Breite x Dicke)
mm
Schraubanschluss und rückseitiger Anschluss

Schraubanschluss
  M8
direkt am Schalter


min.mm16 x 5

max.mm20 x 5
Steuerleitungen


 mm21 x (18 - 14)
2 x (18 - 16)
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA80
Verlustleistung des Betriebsmittels, stromabhängig
PvidW20.54
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C70
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Approbationen
Product Standards  UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.  E31593
UL Category Control No.  DIVQ
CSA File No.  022086
CSA Class No.  1432-01
North America Certification  UL listed, CSA certified
Specially designed for North America  Yes
Suitable for  Feeder circuits, branch circuits
Current Limiting Circuit-Breaker  Yes
Max. Voltage Rating  600Y/347 V, 480 V
Degree of Protection  IEC: IP20; UL/CSA Type: -
Kennlinien
Abmessungen
Ausblasraum, Mindestabstand zu anderen Teilen
Mindestabstand zu benachbarten Teilen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL01206006Z (AWA1230-1916) Leistungsschalter, Grundgerät


Datasheet - PDF

Title:Language:Size:Type:
EATON-107621-NZMB2-AF80-BT-NAEnglish563 KbytesEATON-107621-NZMB2-AF80-BT-NA
