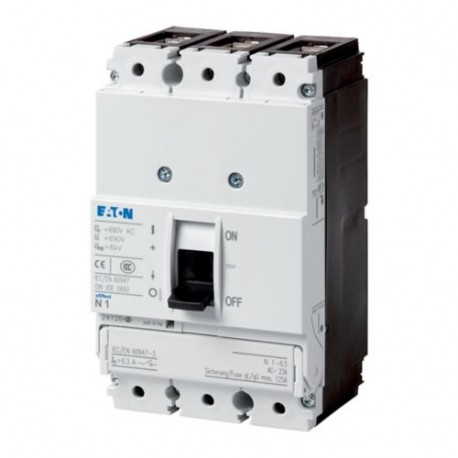

NS1-63-NA 102681 EATON MOELLER Leistungsschalter, 3p, 63A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NS1-63-NA 102681 EATON MOELLER Leistungsschalter, 3p, 63A

NS1-63-NA

102681

EATON - MOELLER

Verfügbar

Schiff am heute

Leistungsschalter, 3p, 63A

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Circuit-breakers NZM - EATON - MOELLER

Compact switch-disconnectors PN and N - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$163.60
2+$159.79
3+$157.90
4+$157.64
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Lasttrennschalter
Schutzfunktion
  Lasttrennschalter / Hauptschalter
Norm/Zulassung
  UL/CSA, IEC
Einbautechnik
  Festeinbau
Baugröße
  N1
Beschreibung
  IEC/EN 60947-2: Leistungsschalter ohne Überstromschutz (CBI-X) mit Trennereigenschaften und Hauptschaltereigenschaften nach IEC/EN 60204.
Polzahl
  3-polig
Standardausrüstung
  Rahmenklemme
Schaltstellungen
  I, +, 0
Bemessungsstrom = Bemessungsdauerstrom
In = IuA63
Bemessungsstrom = Bemessungsdauerstrom
In = IuA63
Schaltvermögen

SCCR 480Y/277 V 60 Hz
IcukA35
Kurzschlussauslöser

unverzögert
Ii = In x … 1250 A fest
Technische Daten
Lasttrennschalter
Bemessungsstoßspannungsfestigkeit
Uimp
Hauptstrombahnen
 V6000
Hilfsstrombahnen
 V6000
Bemessungsbetriebsspannung
UeV AC690
Bemessungsstrom = Bemessungsdauerstrom
In = IuA63
Bemessungsstrom = Bemessungsdauerstrom
In = IuA63
Bemessungsdauerstrom
IuA
IEC/EN 60947-3
IuA125
UL 489, CSA 22.2 No. 5.1
IuA125
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsisolationsspannung
UiV690
Weitere Technische Daten (Blätterkatalog)


Schaltvermögen (UL489, CSA 22.2 No. 5.1)
SCCR 240 V 60 Hz
IcukA85
SCCR 480Y/277 V 60 Hz
IcukA35
Bemessungskurzschlusseinschaltvermögen
240 V 50/60 Hz
IcmkA187
400/415 V 50/60 Hz
IcmkA105
440 V 50/60 Hz
IcmkA74
525 V 50/60 Hz
IcmkA53
690 V 50/60 Hz
IcmkA17
Bemessungskurzschlussausschaltvermögen Icn
Icu nach IEC/EN 60947 Schaltfolge O-t-CO
IcukA
240 V 50/60 Hz
IcukA85
400/415 V 50/60 Hz
IcukA50
440 V 50/60 Hz
IcukA35
525 V 50/60 Hz
IcukA20
690 V 50/60 Hz
IcukA10
Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO
IcskA
230 V 50/60 Hz
IcskA85
400/415 V 50/60 Hz
IcskA50
440 V 50/60 Hz
IcskA35
525 V 50/60 Hz
IcskA10
690 V 50/60 Hz
IcskA7.5
Lebensdauer, mechanisch
Schaltspiele 20000
max. Schalthäufigkeit
 S/h120
Lebensdauer, elektrisch
400 V 50/60 Hz
Schaltspiele 10000
415 V 50/60 Hz
Schaltspiele 10000
690 V 50/60 Hz
Schaltspiele 7500
400 V 50/60 Hz
Schaltspiele 7500
415 V 50/60 Hz
Schaltspiele 7500
690 V 50/60 Hz
Schaltspiele 5000
Stromwärmeverluste je Pol bei Iu bezogen auf den maximalen Nennstrom der Baugröße
 W8.7

  Bei Stromwärmeverluste je Pol beziehen sich die Angaben auf den maximalen Nennstrom der Baugröße.
Gesamtausfallzeit im Kurzschlussfall
 ms< 10
Anschlussquerschnitte
Standardausrüstung
  Rahmenklemme
Rundleiter Cu

Rahmenklemme

eindrähtig
 mm21 x (10 - 16)
2 x (6 - 16)
mehrdrähtig
 mm21 x (4 - 2/0)
Tunnelklemme

eindrähtig
 mm21 x 16
mehrdrähtig
 mm2
mehrdrähtig
 mm21 x (25 - 95)
Schraubanschluss und rückseitiger Anschluss

direkt am Schalter

eindrähtig
 mm21 x (10 - 16)
2 x (10 - 16)
mehrdrähtig
 mm21 x (25 - 50)
2 x (25 - 35)
Al-Leitungen, Cu-Kabel



eindrähtig
 mm21 x 16
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)

Rahmenklemme


min.mm2 x 9 x 0.8

max.mm9 x 9 x 0.8
Cu-Schiene (Breite x Dicke)
mm
Schraubanschluss und rückseitiger Anschluss

Schraubanschluss
  M6
direkt am Schalter


min.mm12 x 5

max.mm16 x 5
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA63
Verlustleistung des Betriebsmittels, stromabhängig
PvidW6.69
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C70
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Bemessungsdauerstrom Iu
 A63
Bemessungsspannung
 V690 - 690
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
 kA50
Überlastauslöser Stromeinstellung
 A0 - 0
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
 A0 - 0
Einstellbereich des unverzögerten Kurzschlussauslösers
 A1250 - 1250
Integrierter Erdschlussschutz
  nein
Anschlussart Hauptstromkreis
  Rahmenklemme
Gerätebauart
  Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage
  nein
Hutschienenmontage optional
  ja
Anzahl der Hilfskontakte als Öffner
  0
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Wechsler
  0
Ausgelöstmelder vorhanden
  nein
Mit Unterspannungsauslöser
  nein
Polzahl
  3
Position des Anschlusses für Hauptstromkreis
  vorne
Ausführung des Betätigungselements
  Kipphebel
Komplettgerät mit Schutzeinheit
  ja
Motorantrieb integriert
  nein
Motorantrieb optional
  nein
Schutzart (IP)
  IP20
Approbationen
Product Standards  UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.  E148671
UL Category Control No.  WJAZ
CSA File No.  022086
CSA Class No.  4652-06
North America Certification  UL listed, CSA certified
Specially designed for North America  Yes
Suitable for  Feeder circuits, branch circuits
Current Limiting Circuit-Breaker  No
Max. Voltage Rating  480Y/277 V
Degree of Protection  IEC: IP20; UL/CSA Type: -
Abmessungen
Ausblasraum, Mindestabstand zu anderen Teilen
