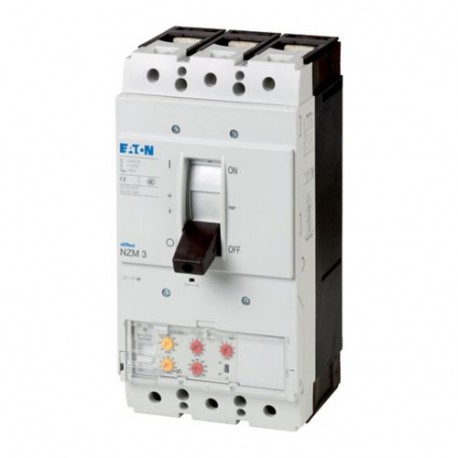

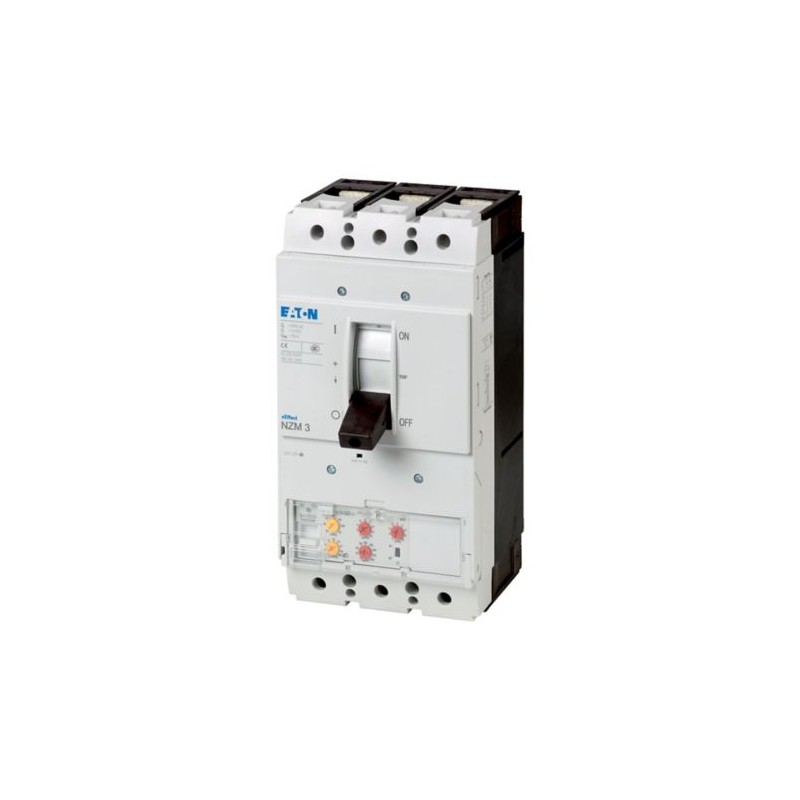

NZMN3-VE400-NA 269333 EATON ELECTRIC Leistungsschalter, 3p, 400A
NZMN3-VE400-NA
269333
EATON-MOELLER
Leistungsschalter, 3p, 400A
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leistungsschalter NZM
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Leistungsschalter, 3p, 400A
Leistungsschalter NZM3, 3-polig, Schaltvermögen SCCR 480 V 60 Hz( Icu): 42 kA, Schaltvermögen SCCR 600 V 60 Hz( Icu): 35 kA, Bemessungsstrom = Bemessungsdauerstrom Bemessungsstrom = Bemessungsdauerstrom( In = Iu): 400 A, Einbautechnik: Festeinbau, Schraubanschluss, Norm/Zulassung: UL/CSA, IEC, Schutzfunktion: Anlagen-, Kabel-, Selektiv- und Generatorschutz
Lieferprogramm
Sortiment
Leistungsschalter
Schutzfunktion
Anlagen-, Kabel-, Selektiv- und Generatorschutz
Norm/Zulassung
UL/CSA, IEC
Auslösetechnik
Elektronischer Auslöser
Einbautechnik
Festeinbau
Beschreibung
Schalter entsprechen sowohl UL/CSA als auch IEC Bestimmungen. IEC-Schaltleistungswerte auf dem Leistungsschild enthalten.
einstellbare Überlastauslöser Ir
Effektivwertmessung und „thermisches Gedächtnis“
einstellbare Trägheitsgradeinstellung tr: 2 – 20 s bei 6 x Ir
einstellbare Verzögerungszeit tsd: Stufen: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
i2t-konstant-Funktion: schaltbar
einstellbare Überlastauslöser Ir
Effektivwertmessung und „thermisches Gedächtnis“
einstellbare Trägheitsgradeinstellung tr: 2 – 20 s bei 6 x Ir
einstellbare Verzögerungszeit tsd: Stufen: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
i2t-konstant-Funktion: schaltbar
Baugröße
NZM3
Polzahl
3-polig
Standardausrüstung
Schraubanschluss
Schaltvermögen
SCCR 480Y/277 V 60 Hz [Icu]
42 kA
SCCR 480 V 60 Hz [Icu]
42 kA
SCCR 600Y/347 V 60 Hz [Icu]
35 kA
SCCR 600 V 60 Hz [Icu]
35 kA
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
400 A
Einstellbereich
Überlastauslöser
[Ir]
[Ir]200 - 400 A
Kurzschlussauslöser
[Irm]unverzögert
[Ii= Inx …]
[Irm]unverzögert[Ii= Inx …]2 - 11
Kurzschlussauslöser[Irm]verzögert
[Isd= Irx …]
[Irm]verzögert[Isd= Irx …]2 - 10
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
UmgebungstemperaturUmgebungstemperatur Lagerung
- 40 - + 70 °C
UmgebungstemperaturBetrieb
-25 - +70 °C
Schockfestigkeit (Halbsinusstoß 10 ms) nach IEC 60068-2-27
20 (Halbsinusstoß 20 ms) g
Sichere Trennung nach EN 61140zwischen Hilfskontakten und Hauptstrombahnen
500 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
300 V AC
Gewicht
6.34 kg
EinbaulageEinbaulage
| senkrecht und 90° nach allen Richtungen | |
  | mit Fehlerstromauslöser XFI: |
| - NZM1, N1, NZM2, N2: senkrecht und 90° nach allen Richtungen | |
| mit Steckvorrichtung: | |
| - NZM1, N1, NZM2, N2: senkrecht, 90° rechts/links | |
| mit Ausfahrvorrichtung: | |
| - NZM3, N3: senkrecht, 90° rechts/links | |
| - NZM4, N4: senkrecht | |
| mit Fernantrieb: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: senkrecht und 90° nach allen Richtungen | |
Energie-Einspeiserichtung
nach Bedarf
SchutzartGerät
im Bereich der Bedienteile: IP20 (Basisschutzart)
SchutzartGehäuse
mit Blendrahmen: IP40
mit Türkupplungsdrehgriff: IP66
mit Türkupplungsdrehgriff: IP66
SchutzartAnschlussklemmen
Tunnelklemme: IP10
Phasentrenner und Bandklemme: IP00
Phasentrenner und Bandklemme: IP00
Weitere Technische Daten (Blätterkatalog)
Leistungsschalter
Bemessungsstoßspannungsfestigkeit [Uimp]Hauptstrombahnen
8000 V
Bemessungsstoßspannungsfestigkeit [Uimp]Hilfsstrombahnen
6000 V
Bemessungsbetriebsspannung [Ue]
690 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
1000 V
Einsatz in ungeerdeten Netzen
≦ 690 V
Schaltvermögen
Bemessungskurzschlusseinschaltvermögen [Icm]240 V [Icm]
187 kA
Bemessungskurzschlusseinschaltvermögen [Icm]400/415 V [Icm]
105 kA
Bemessungskurzschlusseinschaltvermögen [Icm]440 V 50/60 Hz [Icm]
74 kA
Bemessungskurzschlusseinschaltvermögen [Icm]525 V 50/60 Hz [Icm]
53 kA
Bemessungskurzschlusseinschaltvermögen [Icm]690 V 50/60 Hz [Icm]
40 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]240 V 50/60 Hz [Icu]
85 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
50 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]440 V 50/60 Hz [Icu]
35 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]525 V 50/60 Hz [Icu]
25 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]690 V 50/60 Hz [Icu]
20 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
85 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
35 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
13 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
5 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]
Maximale Vorsicherung, wenn der zu erwartende Kurzschlussstrom an der Einbaustelle das Schaltvermögen des Leistungsschalters übersteigt.
Technische Daten, abweichend von den Produkten für den IEC-Markt
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 240 V 60 Hz [Icu]
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 240 V 60 Hz [Icu]
85 kA
Technische Daten, abweichend von den Produkten für den IEC-Markt
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 480Y/277 V 60 Hz [Icu]
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 480Y/277 V 60 Hz [Icu]
42 kA
Technische Daten, abweichend von den Produkten für den IEC-Markt
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 480 V 60 Hz [Icu]
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 480 V 60 Hz [Icu]
42 kA
Technische Daten, abweichend von den Produkten für den IEC-Markt
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 600Y/347 V 60 Hz [Icu]
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 600Y/347 V 60 Hz [Icu]
35 kA
Technische Daten, abweichend von den Produkten für den IEC-Markt
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 600 V 60 Hz [Icu]
Schaltvermögen NA-Schalter (UL489, CSA 22.2 No. 5.1)
Short-circuit current rating SCCRSCCR 600 V 60 Hz [Icu]
35 kA
Bemessungskurzzeitstromfestigkeitt = 0.3 s [Icw]
3.3 kA
Bemessungskurzzeitstromfestigkeitt = 1 s [Icw]
3.3 kA
Gebrauchskategorie nach IEC/EN 60947-2
A
Lebensdauer, mechanisch (davon max. 50% Auslösung durch A/U-Auslöser) [Schaltspiele]
15000
Lebensdauer, elektrischAC-1400 V 50/60 Hz [Schaltspiele]
5000
Lebensdauer, elektrischAC-1690 V 50/60 Hz [Schaltspiele]
3000
Lebensdauer, elektrischAC-3400 V 50/60 Hz [Schaltspiele]
2000
Lebensdauer, elektrischAC-3415 V 50/60 Hz [Schaltspiele]
2000
Lebensdauer, elektrischAC-3690 V 50/60 Hz [Schaltspiele]
2000
Lebensdauer, elektrischmax. Schalthäufigkeit
60 S/h
Gesamtausschaltzeit im Kurzschlussfall
< 10 ms
Anschlussquerschnitte
Standardausrüstung
Schraubanschluss
Rundleiter CuRahmenklemmemehrdrähtig
1 x (2 - 500) mm2
Rundleiter CuTunnelklemmeeindrähtig
1 x 6 mm2
Rundleiter CuTunnelklemmemehrdrähtigmehrdrähtig
1 x (4 - 350) mm2
Rundleiter CuTunnelklemmemehrdrähtigDoppelloch
1 x (0 - 500)
2 x (0 - 500) mm2
2 x (0 - 500) mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schaltermehrdrähtig
1 x (4 - 350)
2 x 350 mm2
2 x 350 mm2
Rundleiter CuSchraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung
2 x 500 mm2
Al-Leitungen, Cu-KabelTunnelklemmeeindrähtig
1 x 16 mm2
Al-Leitungen, Cu-KabelTunnelklemmemehrdrähtigDoppelloch
1 x (0 - 500)
2 x (0 - 500) mm2
2 x (0 - 500) mm2
Al-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussCu-Band, gelocht [min.]
6 x 16 x 0.8 mm
Al-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussCu-Band, gelocht [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Al-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussAnschlussverbreiterung
(2 x) 10 x 50 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [min.]
6 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [min.]
6 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterung
(2 x) 10 x 50 x 1.0 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussSchraubanschluss
M10
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [min.]
20 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung [max.]
2 x (10 x 50) mm
Steuerleitungen
1 x (18 - 14)
2 x (18 - 16) mm2
2 x (18 - 16) mm2
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
400 A
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
48 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (EC000228)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (ecl@ss13-27-37-04-09 [AJZ716018])
Bemessungsdauerstrom Iu
400 A
Bemessungsspannung
690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
50 kA
Überlastauslöser Stromeinstellung
200 - 400 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
400 - 4000 A
Einstellbereich des unverzögerten Kurzschlussauslösers
800 - 4400 A
Verlustleistung
W
Gerätebauart
Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz
nein
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Hutschienenmontage
nein
Hutschienenmontage optional
nein
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Mit Ausgelöstmelder
nein
Mit integriertem Unterspannungsauslöser
nein
Polzahl
3
Position des Anschlusses für Hauptstromkreis
vorne
Ausführung des Betätigungselements
Kipphebel
Komplettgerät mit Schutzeinheit
ja
Motorantrieb integriert
nein
Motorantrieb optional
ja
Schutzart (IP)
IP20
Approbationen
Product Standards
UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.
E31593
UL Category Control No.
DIVQ
CSA File No.
022086
CSA Class No.
1432-01
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Suitable for
Feeder circuits, branch circuits
Current Limiting Circuit-Breaker
Yes
Max. Voltage Rating
600 V
Degree of Protection
IEC: IP20; UL/CSA Type: -
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| NZMN3-VE400-NA 269333 DE_269333.pdf | 124 Kbytes |
 |
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
