NZMN3-AE250-T-AVE 113527 EATON ELECTRIC Leistungsschalter, 3p, 250A, Einschub Vergrößern

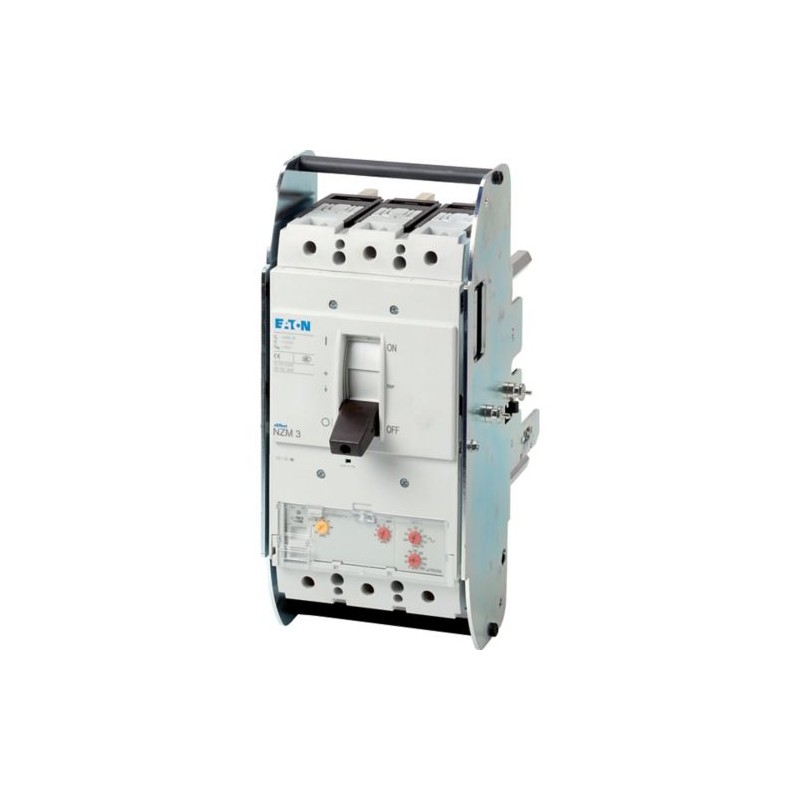

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMN3-AE250-T-AVE 113527 EATON ELECTRIC Leistungsschalter, 3p, 250A, Einschub

NZMN3-AE250-T-AVE

113527

EATON-MOELLER

Leistungsschalter, 3p, 250A, Einschub

NZMN3-AE250-T-AVE

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Leistungsschalter NZM

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $2,979.51
Stückpreis: $2,979.51

Menge Preis
1+$2,979.51
2+$2,979.52
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Leistungsschalter, 3p, 250A, ausfahrtechnik
Leistungsschalter NZM3, 3 polig, Schaltvermögen 400/415 V-50 Hz( Icu ): 50 kA Bemessungsstrom = Nennstrom ununterbrochen Nennstrom = Bemessungs-Dauerstrom( In = Iu ): 250 A, Aufstellung Typ: Abziehbar, Schraubanschluss, Standard/Zulassung: IEC, Schützende Funktion: System-und Kabel-Schutz

Lieferprogramm

Produktpalette
Leistungsschalter
Schutzfunktion
System und Kabel-Schutz
Norm/Zulassung
IEC
Installation Typ
Auszahlbar
Release-system
Elektronische Freigabe
Bau-Größe
NZM3
Beschreibung
R. m.s. effektivwertmessung und "thermisches Gedächtnis"
Earth-fault release: Nicht abhängig von den Netz-und Steuerspannungen
Ig = 0.35 - 0.4 - 0.5 - 0.6 - 0.7 - 0.8 - 0.9 - 1.0 x In
tg = 0 - 20 - 60 - 100 - 200 - 300 - 500 - 750 - 1000 ms
Anzahl der Pole
3-polig
Standard-Ausrüstung
Verschraubung
Schaltleistung
400/415 V 50 Hz [Ichcu]
50 kA
Nennstrom = Bemessungs-Dauerstrom [In= Ichu]
Nennstrom = Bemessungs-Dauerstrom [In= Ichu]
250 A
Einstellbereich
Überlastung Reise[Ichr]
125 - 250 A
Kurzschluss-releases[Ichrm]Non-delayed[Ichich= Ichnx ...]
2 - 11

Technische Daten

Allgemeine
Standards
IEC/EN 60947
Schutz gegen direkten Kontakt
Finger und Handrücken Beweis VDE 0106 Teil 100
Klimatischen proofing
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
UmgebungstemperaturUmgebungstemperatur, Lagerung
- 40 - + 70 °C
UmgebungstemperaturBetrieb
-25 - +70 °C
Mechanische Schockfestigkeit (10 ms halb-sinusförmig Schock) nach IEC 60068-2-27
20 (halb-sinusförmig Schock 20 ms) g
Sichere Trennung nach EN 61140Zwischen Hilfsschalter und die wichtigsten Kontakte
500 V AC
Sichere Trennung nach EN 61140zwischen der Hilfskontakte
300 V AC
Gewicht
6.34 kg
Einbaulage
Vertikale und 90° in alle Richtungen
Mit XFI earth-fault release:
- NZM1, N1, NZM2, N2: senkrecht und 90° in alle Richtungen
mit plug-in-Einheit
- NZM1, N1, NZM2, N2: senkrecht, 90° rechts/Links
mit einschubvorrichtung:
- NZM3, N3: senkrecht, 90° rechts/Links
- NZM4, N4: senkrecht
mit remote-operator:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: senkrecht und 90° in alle Richtungen

Richtung der Einspeisung
als erforderlich
SchutzartGerät
In den Bedienelementen Bereich: IP20 (basic Schutzart)
SchutzartGehäuse
Mit Isolier-surround: IP40
Mit türkupplungsdrehgriff: IP66
SchutzartKündigungen
Tunnelklemme: IP10
Phase isolator und strip terminal: IP00
Technische Daten (Datenblatt-Katalog)
Leistungsschalter
Nennstrom = Bemessungs-Dauerstrom [In= Ichu]
250 A
Bemessungsstoßspannung invariability [Uimp]Haupt-Kontakte
8000 V
Bemessungsstoßspannung invariability [Uimp]Hilfskontakte
6000 V
Bemessungs-Spannung [Ue]
690 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Uich]
1000 V
Einsatz in ungeerdeten-Versorgung-Systeme
≦ 690 V
Schaltleistung
Bemessungs-Kurzschluss-einschaltvermögen [Icm]240 V [Icm]
187 kA
Bemessungs-Kurzschluss-einschaltvermögen [Icm]400/415 V [Icm]
105 kA
Bemessungs-Kurzschluss-einschaltvermögen [Icm]440 V 50/60 Hz [Ichcm]
74 kA
Bemessungs-Kurzschluss-einschaltvermögen [Icm]525 V 50/60 Hz [Ichcm]
53 kA
Bemessungs-Kurzschluss-einschaltvermögen [Icm]690 V 50/60 H [Ic]
40 kA
Bemessungs-Kurzschluss-Ausschaltvermögen ichcn[Ichcn]Icu nach IEC/EN 60947-test-Zyklus O-t-CO [Icu]240 V 50/60 Hz [Ichcu]
85 kA
Bemessungs-Kurzschluss-Ausschaltvermögen ichcn[Ichcn]Icu nach IEC/EN 60947-test-Zyklus O-t-CO [Icu]400/415 V 50/60 Hz [Ichcu]
50 kA
Bemessungs-Kurzschluss-Ausschaltvermögen ichcn[Ichcn]Icu nach IEC/EN 60947-test-Zyklus O-t-CO [Icu]440 V 50/60 Hz [Ichcu]
35 kA
Bemessungs-Kurzschluss-Ausschaltvermögen ichcn[Ichcn]Icu nach IEC/EN 60947-test-Zyklus O-t-CO [Icu]525 V 50/60 Hz [Ichcu]
25 kA
Bemessungs-Kurzschluss-Ausschaltvermögen ichcn[Ichcn]Icu nach IEC/EN 60947-test-Zyklus O-t-CO [Icu]690 V 50/60 Hz [Ichcu]
20 kA
Bemessungs-Kurzschluss-Ausschaltvermögen ichcn[Ichcn]Ics nach IEC/EN 60947-test-Zyklus O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ichcs]
85 kA
Bemessungs-Kurzschluss-Ausschaltvermögen ichcn[Ichcn]Ics nach IEC/EN 60947-test-Zyklus O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ichcs]
50 kA
Bemessungs-Kurzschluss-Ausschaltvermögen ichcn[Ichcn]Ics nach IEC/EN 60947-test-Zyklus O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ichcs]
35 kA
Bemessungs-Kurzschluss-Ausschaltvermögen ichcn[Ichcn]Ics nach IEC/EN 60947-test-Zyklus O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ichcs]
13 kA
Bemessungs-Kurzschluss-Ausschaltvermögen ichcn[Ichcn]Ics nach IEC/EN 60947-test-Zyklus O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ichcs]
5 kA
Bemessungs-Kurzschluss-Ausschaltvermögen ichcn[Ichcn]
Maximale Vorsicherung, wenn der zu erwartende Kurzschlussströme am Einbauort überschreiten der Schaltleistung der Leistungsschalter.
Bemessungs-kurzzeitstromfestigkeitt = 0,3 s [Icw]
3.3 kA
Bemessungs-kurzzeitstromfestigkeitt = 1 s [Icw]
3.3 kA
Gebrauchskategorie nach IEC/EN 60947-2
Ein
Lebensdauer, mechanisch(davon max. 50 % Reise durch shunt - /Unterspannungsauslöser) [Operationen]
Fünfzehn tausend
Lebensdauer, elektrischAC-1400 V 50/60 Hz [Operationen]
Fünf tausend
Lebensdauer, elektrischAC-1415 V 50/60 Hz [Operationen]
Fünf tausend
Lebensdauer, elektrischAC-1690 V 50/60 Hz [Operationen]
Drei tausend
Lebensdauer, elektrischAC--3400 V 50/60 Hz [Operationen]
Zwei tausend
Lebensdauer, elektrischAC--3415 V 50/60 Hz [Operationen]
Zwei tausend
Lebensdauer, elektrischAC--3690 V 50/60 Hz [Operationen]
Zwei tausend
Lebensdauer, elektrischMax. Betriebsfrequenz
60 Ops/h
Gesamt-Abschaltzeit bei Kurzschluss
< 10 ms
Terminal-Kapazität
Standard-Ausrüstung
Verschraubung
Zubehör erforderlich
NZM3-XAVS
Optionales Zubehör
Box terminal
Tunnel terminal
Anschluss auf der Rückseite
Runde Kupfer-DirigentBox terminalSolid
2 x 16 mmZwei
Runde Kupfer-DirigentBox terminalGestrandet
1 x (35 - 240)
2 x (25-120) mmZwei
Runde Kupfer-DirigentTunnel terminalSolid
1 x 16 mmZwei
Runde Kupfer-DirigentTunnel terminalGestrandet1-Loch
1 x (16 - 185) mmZwei
Runde Kupfer-DirigentBolt terminal und hinten-seitlicher AnschlussDirekt auf dem switchSolid
1 x 16
2 x 16 mmZwei
Runde Kupfer-DirigentBolt terminal und hinten-seitlicher AnschlussDirekt auf dem switchGestrandet
1 x (25 - 240)
2 x (25 - 240) mmZwei
Runde Kupfer-DirigentBolt terminal und hinten-seitlicher AnschlussVerbindung Breite ErweiterungVerbindung Breite Erweiterung
2 x 300 mmZwei
Al kreisförmigen LeiterTunnel terminalSolid
1 x 16 mmZwei
Al kreisförmigen LeiterTunnel terminalGestrandetGestrandet
1 x (25 - 185)2)mmZwei
Al kreisförmigen LeiterTunnel terminalGestrandetDoppel-Loch
1 x (50 - 240)
2 x (50 - 240) mmZwei
Al kreisförmigen LeiterTunnel terminalGestrandet
2)Bis zu 240 mm2 können angeschlossen werden, je nach Kabel-Hersteller.
Cu-Streifen (Anzahl der Segmente x Breite x segment Stärke)Feld terminal [min.]
6 x 16 x 0,8 mm
Cu-Streifen (Anzahl der Segmente x Breite x segment Stärke)Feld terminal [max.]
10 x 24 x 1,0
+ 5 x 24 x 1,0
(2 x) 8 x 24 x 1.0 mm
Cu-Streifen (Anzahl der Segmente x Breite x segment Stärke)Bolt terminal und hinten-seitlicher AnschlussFlache Kupfer-Streifen mit Löcher [min.]
6 x 16 x 0,8 mm
Cu-Streifen (Anzahl der Segmente x Breite x segment Stärke)Bolt terminal und hinten-seitlicher AnschlussFlache Kupfer-Streifen mit Löcher [max.]
10 x 32 x 1,0 + 5 x 32 x 1.0 mm
Cu-Streifen (Anzahl der Segmente x Breite x segment Stärke)Bolt terminal und hinten-seitlicher AnschlussVerbindung Breite Erweiterung
(2 x) 10 x 50 x 1,0 mm
Kupfer-schiene (Breite x Dicke) [mm]Bolt terminal und hinten-seitlicher AnschlussVerschraubung
M10
Kupfer-schiene (Breite x Dicke) [mm]Bolt terminal und hinten-seitlicher AnschlussDirekt auf den Schalter [min.]
20 x 5 mm
Kupfer-schiene (Breite x Dicke) [mm]Bolt terminal und hinten-seitlicher AnschlussDirekt auf den Schalter [max.]
30 x 10
+ 30 x 5 mm
Kupfer-schiene (Breite x Dicke) [mm]Bolt terminal und hinten-seitlicher AnschlussVerbindung Breite ErweiterungVerbindung Breite Erweiterung [max.]
2 x (10 x 50) mm
Steuerkabel
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmZwei

Design-Verifizierung nach IEC/EN 61439

Technische Daten für design-Verifizierung
Bemessungs-Betriebsstrom für spezifische Wärmeabgabe [In]
250 A
Ausrüstung Wärmeableitung, stromabhängig [Pvid]
18.75 W
Betriebs-Umgebungstemperatur min.
-25 °C
Betriebs-Umgebungstemperatur max.
+70 °C
IEC/EN 61439 Bauform Prüfung
10.2 Festigkeit von Werkstoffen und teilen10.2.2 Korrosionsbeständigkeit
Erfüllt die Produktnorm Anforderungen.
10.2 Festigkeit von Werkstoffen und teilen10.2.3.1 Prüfung der thermischen Stabilität von gehäusen
Erfüllt die Produktnorm Anforderungen.
10.2 Festigkeit von Werkstoffen und teilen10.2.3.2 Prüfung des Widerstands von isolierenden Materialien, um die normale Hitze
Erfüllt die Produktnorm Anforderungen.
10.2 Festigkeit von Werkstoffen und teilen10.2.3.3 Prüfung des Widerstands von isolierenden Materialien, um die abnorme Hitze und Feuer aufgrund von inneren elektrischen Auswirkungen
Erfüllt die Produktnorm Anforderungen.
10.2 Festigkeit von Werkstoffen und teilen10.2.4 Beständigkeit gegen ultraviolette (UV -) Strahlung
Erfüllt die Produktnorm Anforderungen.
10.2 Festigkeit von Werkstoffen und teilen10.2.5 Anheben
Gilt nicht, da die gesamte Schaltanlage, die ausgewertet werden müssen.
10.2 Festigkeit von Werkstoffen und teilen10.2.6 die Mechanischen Auswirkungen
Gilt nicht, da die gesamte Schaltanlage, die ausgewertet werden müssen.
10.2 Festigkeit von Werkstoffen und teilen10.2.7 Aufschriften
Erfüllt die Produktnorm Anforderungen.
10.3 Schutzart von BAUGRUPPEN
Gilt nicht, da die gesamte Schaltanlage, die ausgewertet werden müssen.
10.4 Luft-und Kriechstrecken
Erfüllt die Produktnorm Anforderungen.
10.5 Schutz gegen elektrischen Schlag
Gilt nicht, da die gesamte Schaltanlage, die ausgewertet werden müssen.
10.6 Einbau von Schaltgeräten und Komponenten
Gilt nicht, da die gesamte Schaltanlage, die ausgewertet werden müssen.
10.7 Innere elektrische Stromkreise und verbindungen
Ist der schaltschrankbauer verantwortlich.
10.8 Anschlüsse für externe Leiter
Ist der schaltschrankbauer verantwortlich.
10.9 Isolationseigenschaften10.9.2 Kraft-Frequenz-elektrische Kraft
Ist der schaltschrankbauer verantwortlich.
10.9 Isolationseigenschaften10.9.3 stoßspannungsfestigkeit
Ist der schaltschrankbauer verantwortlich.
10.9 Isolationseigenschaften10.9.4 Prüfung-Gehäuse aus isolierendem material
Ist der schaltschrankbauer verantwortlich.
10.10 Temperaturanstieg
Der schaltschrankbauer ist verantwortlich für die Temperatur-Berechnung. Eaton liefern die Wärme-Ableitung-Daten für die Geräte.
10.11 Kurzschluss-Bewertung
Ist der schaltschrankbauer verantwortlich. Die Spezifikationen für die Schaltanlage, die beachtet werden müssen.
10.12 Elektromagnetische Verträglichkeit
Ist der schaltschrankbauer verantwortlich. Die Spezifikationen für die Schaltanlage, die beachtet werden müssen.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, sofern die Informationen in der Gebrauchsanweisung (IL) ist zu beachten.

Technische Daten ETIM 7.0

Niederspannungs-industrielle Komponenten (EG000017) / Leistung Leistungsschalter für trafo/generator/installation-Schutz (EC000228)
Elektro -, Automatisierungs -, Prozessleittechnik / Niederspannungs-switch / Circuit breaker (LV < 1 kV) / Leistungsschalter für Trafo -, generator-und Anlagenschutz ([email protected] [AJZ716013])
Bemessungs-Dauerstrom Iu
250 A
Nennspannung
690 - 690 V
Bemessungs-Kurzschluss-Ausschaltvermögen lcu bei 400 V, 50 Hz
50 kA
Überlast-Version aktuelle Einstellung
125 - 250 A
Einstellbereich short-term delayed short-circuit release
0 - 0 A
Einstellbereich unverzögerte Kurzschluss-release
500 - 2750 Ein
Integrierter Erdschlussschutz
Ja
Art des elektrischen Anschluss des hauptstromkreises
Verschraubung
Konstruktion des Gerätes
Eingebaute Geräte slide-in-Technik (auszahlbar)
Geeignet für DIN-schiene (Hutschiene) Montage
Keine
DIN-schiene (Hutschiene) Montage optional
Keine
Anzahl der Hilfskontakte als öffner
Null
Anzahl der Hilfskontakte als Schließer
Null
Anzahl der Hilfskontakte als wechsler
Null
Bei ausgeschalteter Anzeige
Keine
Mit under voltage release
Keine
Anzahl der Pole
Drei
Position der Verbindung für den Haupt-Stromkreis
Vorderseite
Art der Kontrolle element
Rocker Hebel
Komplettes Gerät mit Schutz-Einheit
Ja
Motorantrieb integriert
Keine
Motorantrieb optional
Ja
Schutzart (IP)
IP20

Merkmale

Kennlinie
1230DIA-66
Kennlinie
1230DIA-41
Durchlass-Strom
Kennlinie
1230DIA-44
Lassen-durch Energie

Abmessungen

123X330
① Blow-out-Bereich, Mindestabstand zu benachbarten teilen
② Mindestabstand zu benachbarten teilen
123X553

Datasheet - PDF

▲
Titel: Größe: Typ:
NZMN3-AE250-T-AVE 113527 DE_113527.pdf 573 Kbytes NZMN3-AE250-T-AVE 113527 DE_113527.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
