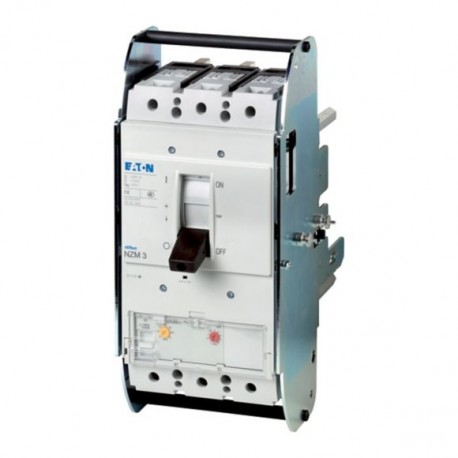

NZMH3-AE250-AVE 110849 EATON MOELLER Leistungsschalter, 3p, 250A, Einschub Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMH3-AE250-AVE 110849 EATON MOELLER Leistungsschalter, 3p, 250A, Einschub

NZMH3-AE250-AVE

110849

EATON - MOELLER

Verfügbar

Schiff am heute

Artikel auf Anfrage, das gebe keine Rückkehr.

Leistungsschalter, 3p, 250A, Einschub

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Circuit-breakers NZM - EATON - MOELLER

NZM3 - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Leistungsschalter
Schutzfunktion
  Anlagen- und Kabelschutz
Norm/Zulassung
  IEC
Einbautechnik
  Ausfahrtechnik
Auslösetechnik
  Elektronischer Auslöser
Baugröße
  NZM3
Beschreibung
  Effektivwertmessung und „thermisches Gedächtnis“
Polzahl
  3-polig
Standardausrüstung
  Schraubanschluss
Schaltvermögen

400/415 V 50/60 Hz
IcukA150
Bemessungsstrom = Bemessungsdauerstrom

Bemessungsstrom = Bemessungsdauerstrom
In = IuA250
Einstellbereich

Überlastauslöser

IrA 125 - 250
Kurzschlussauslöser

unverzögert
Ii = In x … 2 - 11
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947, VDE 0660
Berührungsschutz
  finger- und handrückensicher nach VDE 0106 Teil 100
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur

Umgebungstemperatur Lagerung
 °C- 40 - + 80
Betrieb
 °C-25 - +70
Schockfestigkeit (Halbsinusstoß 10 ms) nach IEC 60068-2-27
 g20 (Halbsinusstoß 20 ms)
Sichere Trennung nach EN 61140

zwischen Hilfskontakten und Hauptstrombahnen
 V AC500
zwischen den Hilfskontakten
 V AC300
Energie-Einspeiserichtung
  beliebig
Schutzart

Gerät
  im Bereich der Bedienteile: IP20 (Basisschutzart)
Gehäuse
  mit Blendrahmen: IP40

mit Türkupplungsdrehgriff: IP66
Anschlussklemmen
  Tunnelklemme: IP10
Phasentrenner und Bandklemme: IP00
Weitere Technische Daten (Blätterkatalog)


Leistungsschalter
Bemessungsstrom = Bemessungsdauerstrom
In = IuA250
Bemessungsstoßspannungsfestigkeit
Uimp
Hauptstrombahnen
 V8000
Hilfsstrombahnen
 V6000
Bemessungsbetriebsspannung
UeV AC690
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsisolationsspannung
UiV1000
Schaltvermögen
Bemessungskurzschlussausschaltvermögen Icn
Icn
Icu nach IEC/EN 60947 Schaltfolge O-t-CO
IcukA
240 V 50/60 Hz
IcukA150
400/415 V 50/60 Hz
IcukA150
440 V 50/60 Hz
IcukA130
525 V 50/60 Hz
IcukA65
690 V 50/60 Hz
IcukA35
Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO
IcskA
240 V 50/60 Hz
IcskA150
400/415 V 50/60 Hz
IcskA150
440 V 50/60 Hz
IcskA130
525 V 50/60 Hz
IcskA33
690 V 50/60 Hz
IcskA9

  Maximale Vorsicherung, wenn der zu erwartende Kurzschlussstrom an der Einbaustelle das Schaltvermögen des Leistungsschalters übersteigt.
Bemessungskurzzeitstromfestigkeit

t = 0.3 s
IcwkA3.3
t = 1 s
IcwkA3.3
Gebrauchskategorie nach IEC/EN 60947-2
  A
Bemessungsein- und -ausschaltvermögen

Bemessungsbetriebsstrom
IeA
AC-1

380 V 400 V
IeA250
415 V
IeA250
690 V
IeA250
AC-3

380 V 400 V
IeA250
415 V
IeA250
660 V 690 V
IeA250
Lebensdauer, mechanisch (davon max. 50% Auslösung durch A/U-Auslöser)
Schaltspiele 15000
Lebensdauer, elektrisch

AC-1

690 V 50/60 Hz
Schaltspiele 3000
AC-3

415 V 50/60 Hz
Schaltspiele 2000
690 V 50/60 Hz
Schaltspiele 2000
max. Schalthäufigkeit
 S/h60
Anschlussquerschnitte
Standardausrüstung
  Schraubanschluss
Rundleiter Cu

Rahmenklemme

eindrähtig
 mm22 x 16
mehrdrähtig
 mm21 x (35 - 240)
2 x (25-120)
Tunnelklemme

mehrdrähtig
 mm2
mehrdrähtig
 mm21 x (25 - 185)
Doppelloch
 mm21 x (50 - 240)
2 x (50 - 240)
Schraubanschluss und rückseitiger Anschluss

direkt am Schalter

eindrähtig
 mm21 x 16
2 x 16
mehrdrähtig
 mm21 x (25 - 240)
2 x (25 - 240)
Anschlussverbreiterung
 mm2
Anschlussverbreiterung
 mm22 x 300
Al-Leitungen, Cu-Kabel



eindrähtig
 mm21 x 16
mehrdrähtig
 mm2
Doppelloch
 mm21 x (50 - 240)
2 x (50 - 240)
Schraubanschluss und rückseitiger Anschluss

Cu-Band, gelocht
min.mm6 x 16 x 0.8
Cu-Band, gelocht
max.mm10 x 32 x 1.0 + 5 x 32 x 1.0
Anschlussverbreiterung
 mm(2 x) 10 x 50 x 1.0
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)

Rahmenklemme


min.mm6 x 16 x 0.8

max.mm10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0
Schraubanschluss und rückseitiger Anschluss

Cu-Band, gelocht
min.mm6 x 16 x 0.8
Cu-Band, gelocht
max.mm10 x 32 x 1.0 + 5 x 32 x 1.0
Anschlussverbreiterung
 mm(2 x) 10 x 50 x 1.0
Cu-Schiene (Breite x Dicke)
mm
Schraubanschluss und rückseitiger Anschluss

Schraubanschluss
  M10
direkt am Schalter


min.mm20 x 5

max.mm30 x 10
+ 30 x 5
Anschlussverbreiterung
 mm
Anschlussverbreiterung
max.mm2 x (10 x 50)
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA250
Verlustleistung des Betriebsmittels, stromabhängig
PvidW18.75
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C70
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Bemessungsdauerstrom Iu
 A250
Bemessungsspannung
 V690 - 690
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
 kA150
Überlastauslöser Stromeinstellung
 A125 - 250
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
 A0 - 0
Einstellbereich des unverzögerten Kurzschlussauslösers
 A500 - 2750
Integrierter Erdschlussschutz
  nein
Anschlussart Hauptstromkreis
  Schraubanschluss
Gerätebauart
  Einbaugerät Einschubtechnik
Geeignet für Hutschienenmontage
  nein
Hutschienenmontage optional
  nein
Anzahl der Hilfskontakte als Öffner
  0
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Wechsler
  0
Ausgelöstmelder vorhanden
  nein
Mit Unterspannungsauslöser
  nein
Polzahl
  3
Position des Anschlusses für Hauptstromkreis
  vorne
Ausführung des Betätigungselements
  Kipphebel
Komplettgerät mit Schutzeinheit
  ja
Motorantrieb integriert
  nein
Motorantrieb optional
  ja
Schutzart (IP)
  IP20
Kennlinien
Abmessungen
Ausblasraum, Mindestabstand zu anderen Teilen
Mindestabstand zu benachbarten Teilen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
