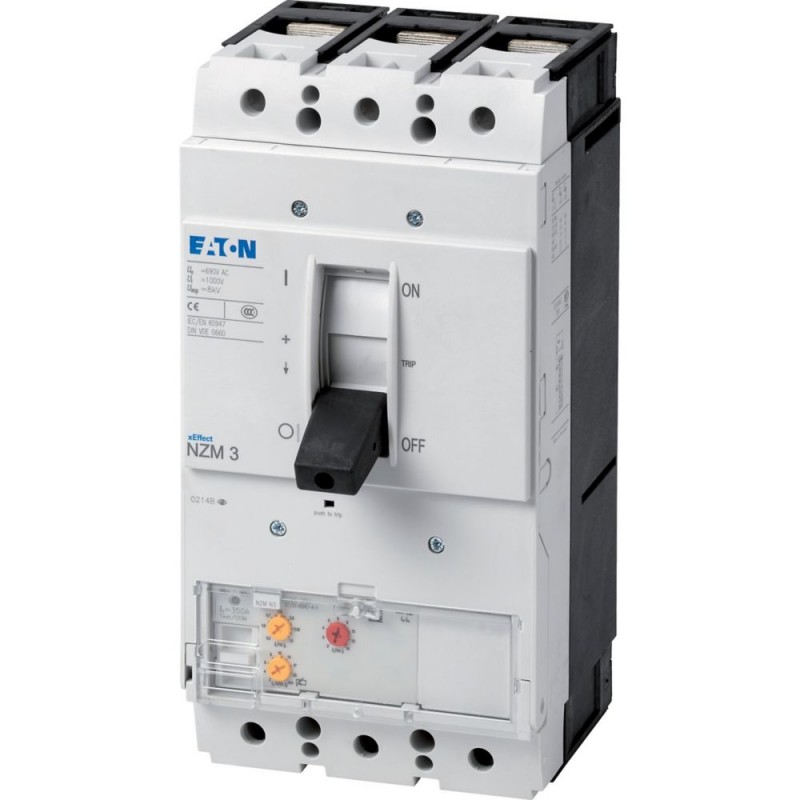

NZMN3-ME220 265781 0004358905 EATON ELECTRIC Leistungsschalter, 3p, 220A
NZMN3-ME220
265781
0004358905
EATON-MOELLER
Leistungsschalter, 3p, 220A
Niederspannungsschaltgeräte > Leistungsschalter für Motorschutz
Leistungsschalter NZM
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Leistungsschalter, 3p, 220A
Die Leistungsschalter der Serie NZM..-ME decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit elektronischem Auslöser für den Motorschutz mit Phasenausfallempfindlichkeit. Hinweise: IEC/EN 60947-4-1, IEC/EN 60947-2, Effektivwertmessung und thermisches Gedächtnis, einstellbare Trägheitsgradeinstellung tr: 2-20s bei 6xIr sowie unendlich (ohne Überlastauslöser)
Lieferprogramm
Sortiment
Leistungsschalter
Schutzfunktion
Motorschutz
Norm/Zulassung
IEC
Einbautechnik
Festeinbau
Auslösetechnik
Elektronischer Auslöser
Baugröße
NZM3
Beschreibung
IEC/EN 60947-4-1, IEC/EN 60947-2
Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Effektivwertmessung und „thermisches Gedächtnis“
einstellbare Trägheitsgradeinstellung tr bei 6 x Ir sowie unendlich (ohne Überlastauslöser)
Alle AC-3 Leistungsangaben gelten für das direkte betriebsmäßige Schalten durch den Leistungsschalter. Wird das betriebsmäßige AC-3 Schalten z.B. durch ein Schütz übernommen, gilt für den Leistungsschalter der volle Bemessungsdauerstrom In = Iu.
Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Effektivwertmessung und „thermisches Gedächtnis“
einstellbare Trägheitsgradeinstellung tr bei 6 x Ir sowie unendlich (ohne Überlastauslöser)
Alle AC-3 Leistungsangaben gelten für das direkte betriebsmäßige Schalten durch den Leistungsschalter. Wird das betriebsmäßige AC-3 Schalten z.B. durch ein Schütz übernommen, gilt für den Leistungsschalter der volle Bemessungsdauerstrom In = Iu.
Polzahl
3-polig
Standardausrüstung
Schraubanschluss
Schaltvermögen
400/415 V 50 Hz [Icu]
50 kA
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
220 A
Einstellbereich
Überlastauslöser
[Ir]
[Ir]110 - 220 A
Kurzschlussauslöser
[Irm]unverzögert
[Ii= Inx …]
[Irm]unverzögert[Ii= Inx …]2 - 14
Bemessungsbetriebsleistung AC-3 50/60 Hz [P]
380 V 400 V [P]
110 kW
660 V 690 V [P]
200 kW
Bemessungsbetriebsleistung AC-3 50/60 Hz [P]
400 V [P]
110 kW
660 V 690 V [P]
200 kW
Bemessungsbetriebsstrom AC-3 50/60 Hz [Ie]
400 V [Ie]
196 A
690 V
202 A
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
UmgebungstemperaturUmgebungstemperatur Lagerung
- 40 - + 70 °C
UmgebungstemperaturBetrieb
-25 - +70 °C
Schockfestigkeit (Halbsinusstoß 10 ms) nach IEC 60068-2-27
20 (Halbsinusstoß 20 ms) g
Sichere Trennung nach EN 61140zwischen Hilfskontakten und Hauptstrombahnen
500 V AC
Sichere Trennung nach EN 61140zwischen den Hilfskontakten
300 V AC
Einbaulage
| senkrecht und 90° nach allen Richtungen | |
 | mit Fehlerstromauslöser XFI: |
| - NZM1, N1, NZM2, N2: senkrecht und 90° nach allen Richtungen | |
| mit Steckvorrichtung: | |
| - NZM1, N1, NZM2, N2: senkrecht, 90° rechts/links | |
| mit Ausfahrvorrichtung: | |
| - NZM3, N3: senkrecht, 90° rechts/links | |
| - NZM4, N4: senkrecht | |
| mit Fernantrieb: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: senkrecht und 90° nach allen Richtungen | |
Energie-Einspeiserichtung
nach Bedarf
SchutzartGerät
im Bereich der Bedienteile: IP20 (Basisschutzart)
SchutzartGehäuse
mit Blendrahmen: IP40
mit Türkupplungsdrehgriff: IP66
mit Türkupplungsdrehgriff: IP66
SchutzartAnschlussklemmen
Tunnelklemme: IP10
Phasentrenner und Bandklemme: IP00
Phasentrenner und Bandklemme: IP00
Weitere Technische Daten (Blätterkatalog)
Leistungsschalter
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
220 A
Bemessungsstoßspannungsfestigkeit [Uimp]Hauptstrombahnen
8000 V
Bemessungsstoßspannungsfestigkeit [Uimp]Hilfsstrombahnen
6000 V
Bemessungsbetriebsspannung [Ue]
690 V AC
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
1000 V
Einsatz in ungeerdeten Netzen
≦ 690 V
Schaltvermögen
Bemessungskurzschlusseinschaltvermögen [Icm]240 V [Icm]
187 kA
Bemessungskurzschlusseinschaltvermögen [Icm]400/415 V [Icm]
105 kA
Bemessungskurzschlusseinschaltvermögen [Icm]440 V 50/60 Hz [Icm]
74 kA
Bemessungskurzschlusseinschaltvermögen [Icm]525 V 50/60 Hz [Icm]
53 kA
Bemessungskurzschlusseinschaltvermögen [Icm]690 V 50/60 Hz [Icm]
40 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]240 V 50/60 Hz [Icu]
85 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]400/415 V 50/60 Hz [Icu]
50 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]440 V 50/60 Hz [Icu]
35 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]525 V 50/60 Hz [Icu]
25 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]690 V 50/60 Hz [Icu]
20 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]240 V 50/60 Hz [Ics]
85 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
35 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
13 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
5 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]
Maximale Vorsicherung, wenn der zu erwartende Kurzschlussstrom an der Einbaustelle das Schaltvermögen des Leistungsschalters übersteigt.
Bemessungskurzzeitstromfestigkeitt = 0.3 s [Icw]
3.3 kA
Bemessungskurzzeitstromfestigkeitt = 1 s [Icw]
3.3 kA
Gebrauchskategorie nach IEC/EN 60947-2
A
Lebensdauer, mechanisch (davon max. 50% Auslösung durch A/U-Auslöser) [Schaltspiele]
15000
Lebensdauer, elektrischAC-1400 V 50/60 Hz [Schaltspiele]
5000
Lebensdauer, elektrischAC-1415 V 50/60 Hz [Schaltspiele]
5000
Lebensdauer, elektrischAC-1690 V 50/60 Hz [Schaltspiele]
3000
Lebensdauer, elektrischAC-3400 V 50/60 Hz [Schaltspiele]
2000
Lebensdauer, elektrischAC-3415 V 50/60 Hz [Schaltspiele]
2000
Lebensdauer, elektrischAC-3690 V 50/60 Hz [Schaltspiele]
2000
Lebensdauer, elektrischmax. Schalthäufigkeit
60 S/h
Gesamtausschaltzeit im Kurzschlussfall
< 10 ms
Anschlussquerschnitte
Standardausrüstung
Schraubanschluss
Optionale Zusatzausrüstung
Rahmenklemme
Tunnelklemmen
Rückseitiger Anschluss
Tunnelklemmen
Rückseitiger Anschluss
Rundleiter CuRahmenklemmeeindrähtig
2 x 16 mm2
Rundleiter CuRahmenklemmemehrdrähtig
1 x (35 - 240)
2 x (25-120) mm2
2 x (25-120) mm2
Rundleiter CuTunnelklemmeeindrähtig
1 x 16 mm2
Rundleiter CuTunnelklemmemehrdrähtig1-Loch
1 x (16 - 185) mm2
Rundleiter CuTunnelklemmemehrdrähtigDoppelloch
2 x (50 - 240) mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schaltereindrähtig
1 x 16
2 x 16 mm2
2 x 16 mm2
Rundleiter CuSchraubanschluss und rückseitiger Anschlussdirekt am Schaltermehrdrähtig
1 x (25 - 240)
2 x (25 - 240) mm2
2 x (25 - 240) mm2
Rundleiter CuSchraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung
2 x 300 mm2
Rundleiter AlTunnelklemmeeindrähtig
1 x 16 mm2
Rundleiter AlTunnelklemmemehrdrähtigmehrdrähtig
1 x (25 - 185)2)mm2
Rundleiter AlTunnelklemmemehrdrähtigDoppelloch
1 x (50 - 240)
2 x (50 - 240) mm2
2 x (50 - 240) mm2
Rundleiter AlTunnelklemmemehrdrähtig
2)Je nach Kabelhersteller bis zu 240 mm² anschließbar.
Rundleiter AlSchraubanschluss und rückseitiger Anschlussdirekt am Schaltereindrähtig
1 x 16
2 x (10 - 16) mm2
2 x (10 - 16) mm2
Rundleiter AlSchraubanschluss und rückseitiger Anschlussdirekt am Schaltermehrdrähtig
1 x (25 - 120)
2 x (25 - 120) mm2
2 x (25 - 120) mm2
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [min.]
6 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Rahmenklemme [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [min.]
6 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [max.]
10 x 32 x 1.0 + 5 x 32 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterung
(2 x) 10 x 50 x 1.0 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussSchraubanschluss
M10
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [min.]
20 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [max.]
30 x 10
+ 30 x 5 mm
+ 30 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung [max.]
2 x (10 x 50) mm
Steuerleitungen
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
2 x (0.75 - 1.5) mm2
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
220 A
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
14.52 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Leistungsschalter für Motorschutz (EC000074)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Leistungsschalter für Motorschutz ([email protected] [AGZ529016])
Überlastauslöser Stromeinstellung
110 - 220 A
Einstellbereich des unverzögerten Kurzschlussauslösers
220 - 3080 A
Mit thermischem Schutz
ja
Phasenausfallempfindlich
ja
Auslösetechnik
elektronisch
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
220 A
Bemessungsbetriebsleistung bei AC-3, 230 V
55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
110 kW
Anschlussart Hauptstromkreis
Schraubanschluss
Ausführung des Betätigungselements
Kipphebel
Gerätebauart
Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter
nein
Mit integriertem Unterspannungsauslöser
nein
Polzahl
3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
50 kA
Schutzart (IP)
IP20
Höhe
275 mm
Breite
140 mm
Tiefe
166 mm
Kennlinien
Kennlinie
Kennlinie
Durchlassstrom
Kennlinie
Durchlassenergie
Abmessungen
① Ausblasraum, Mindestabstand zu anderen Teilen
② Mindestabstand zu benachbarten Teilen
② Mindestabstand zu benachbarten Teilen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| NZMN3-ME220 0004358905 265781 DE_265781.pdf | 606 Kbytes |
 |
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
