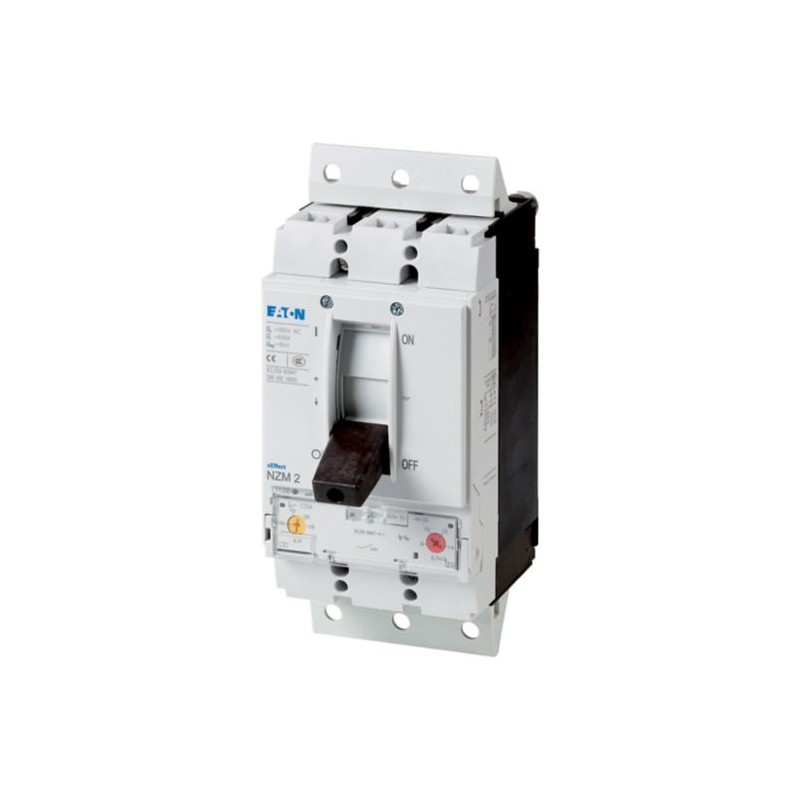

NZMH2-M20-SVE 113354 EATON MOELLER Leistungsschalter, 3p, 20A, Steckeinsatz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZMH2-M20-SVE 113354 EATON MOELLER Leistungsschalter, 3p, 20A, Steckeinsatz

NZMH2-M20-SVE

113354

EATON - MOELLER

Verfügbar

Schiff am heute

Artikel auf Anfrage, das gebe keine Rückkehr.

Leistungsschalter, 3p, 20A, Steckeinsatz

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Circuit-breakers NZM - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$509.97
2+$509.94
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Leistungsschalter
Schutzfunktion
  Motorschutz
Norm/Zulassung
  IEC
Einbautechnik
  Stecktechnik
Auslösetechnik
  Thermomagnetischer Auslöser
Baugröße
  NZM2
Beschreibung
  Auslöseklasse 10 A
IEC/EN 60947-4-1, IEC/EN 60947-2
Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Polzahl
  3-polig
Standardausrüstung
  Schraubanschluss
Schaltvermögen

400/415 V 50/60 Hz
IcukA150
Bemessungsstrom = Bemessungsdauerstrom
In = IuA20
Einstellbereich

Überlastauslöser

IrA 16 - 20
Bemessungsbetriebsleistung AC-3 50/60 Hz

380 V 400 V
PkW7.5
Bemessungsbetriebsleistung AC-3 50/60 Hz

400 V
PkW7.5
Bemessungsbetriebsstrom AC-3 50/60 Hz

400 V
IeA16
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947, VDE 0660
Berührungsschutz
  finger- und handrückensicher nach VDE 0106 Teil 100
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur

Umgebungstemperatur Lagerung
 °C- 40 - + 80
Betrieb
 °C-25 - +70
Schockfestigkeit (Halbsinusstoß 10 ms) nach IEC 60068-2-27
 g20 (Halbsinusstoß 20 ms)
Sichere Trennung nach EN 61140

zwischen Hilfskontakten und Hauptstrombahnen
 V AC500
zwischen den Hilfskontakten
 V AC300
Gewicht
 kg2.345
Einbaulage

senkrecht und 90° nach allen Richtungen
 >mit Fehlerstromauslöser XFI:
- NZM1, N1, NZM2, N2: senkrecht und 90° nach allen Richtungen
mit Steckvorrichtung:
- NZM1, N1, NZM2, N2: senkrecht, 90° rechts/links
mit Ausfahrvorrichtung:
- NZM3, N3: senkrecht, 90° links
- NZM4, N4: senkrecht
mit Fernantrieb:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: senkrecht und 90° nach allen Richtungen

Energie-Einspeiserichtung
  beliebig
Schutzart

Gerät
  im Bereich der Bedienteile: IP20 (Basisschutzart)
Gehäuse
  mit Blendrahmen: IP40
mit Türkupplungsdrehgriff: IP66
Anschlussklemmen
  Tunnelklemme: IP10
Phasentrenner und Bandklemme: IP00
Weitere Technische Daten (Blätterkatalog)


Leistungsschalter
Bemessungsstrom = Bemessungsdauerstrom
In = IuA20
Bemessungsstoßspannungsfestigkeit
Uimp
Hauptstrombahnen
 V8000
Hilfsstrombahnen
 V6000
Bemessungsbetriebsspannung
UeV AC690



Angabe gilt für 3-polige Anlagenschutzschalter mit thermomagnetischem Auslöser NZMN(H)1(2)(3)-A… bis 500 A.

Für Bemessungsbetriebsspannung Schalten über 3 Strombahnen gilt:

Korrekturfaktor DC für Schnellauslöseransprechwert: NZM1: 1.25, NZM2: 1.35, NZM3: 1.45

Einstellwert für Ii bei DC = Einstellwert Ii AC/Korrekturfaktor DC

Schalten von einem Pol über zwei Strombahnen in Reihe Schalten von einem Pol über drei Strombahnen in Reihe
 >  >
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsisolationsspannung
UiV1000
Einsatz in ungeerdeten Netzen
 V 690
Schaltvermögen
Bemessungskurzschlusseinschaltvermögen
Icm
240 V
IcmkA330
400/415 V
IcmkA330
440 V 50/60 Hz
IcmkA286
525 V 50/60 Hz
IcmkA105
690 V 50/60 Hz
IcmkA40
Bemessungskurzschlussausschaltvermögen Icn
Icn
Icu nach IEC/EN 60947 Schaltfolge O-t-CO
IcukA
240 V 50/60 Hz
IcukA150
400/415 V 50/60 Hz
IcukA150
440 V 50/60 Hz
IcukA130
525 V 50/60 Hz
IcukA50
Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO
IcskA
240 V 50/60 Hz
IcskA150
400/415 V 50/60 Hz
IcskA150
440 V 50/60 Hz
IcskA130
525 V 50/60 Hz
IcskA37.5
690 V 50/60 Hz
IcskA5

  Maximale Vorsicherung, wenn der zu erwartende Kurzschlussstrom an der Einbaustelle das Schaltvermögen des Leistungsschalters übersteigt.
Bemessungskurzzeitstromfestigkeit

t = 0.3 s
IcwkA1.9
t = 1 s
IcwkA1.9
Gebrauchskategorie nach IEC/EN 60947-2
  A
Bemessungsein- und -ausschaltvermögen

Bemessungsbetriebsstrom
IeA
AC-1

380 V 400 V
IeA20
415 V
IeA20
690 V
IeA20
AC-3

380 V 400 V
IeA20
415 V
IeA20
Lebensdauer, mechanisch (davon max. 50% Auslösung durch A/U-Auslöser)
Schaltspiele 20000
Lebensdauer, elektrisch

AC-1

400 V 50/60 Hz
Schaltspiele 10000
415 V 50/60 Hz
Schaltspiele 10000
690 V 50/60 Hz
Schaltspiele 7500
AC-3

400 V 50/60 Hz
Schaltspiele 6500
415 V 50/60 Hz
Schaltspiele 6500
690 V 50/60 Hz
Schaltspiele 5000
max. Schalthäufigkeit
 S/h120
Stromwärmeverluste je Pol bei Iu bezogen auf den maximalen Nennstrom der Baugröße
 W19

  Bei Stromwärmeverluste je Pol beziehen sich die Angaben auf den maximalen Nennstrom der Baugröße.
Gesamtausfallzeit im Kurzschlussfall
 ms< 10
Anschlussquerschnitte
Standardausrüstung
  Schraubanschluss
Rundleiter Cu

Rahmenklemme

eindrähtig
 mm21 x (10 - 16)
2 x (6-16)
mehrdrähtig
 mm21 x (25 - 185)
2 x (25 - 70)
Tunnelklemme

eindrähtig
 mm21 x 16
mehrdrähtig
 mm2
mehrdrähtig
 mm21 x (25 - 185)
Schraubanschluss und rückseitiger Anschluss

direkt am Schalter

eindrähtig
 mm21 x (10 - 16)
2 x (10 - 16)
mehrdrähtig
 mm21 x (25 - 50)
2 x (25 - 50)
Al-Leitungen, Cu-Kabel



eindrähtig
 mm21 x 16
Schraubanschluss und rückseitiger Anschluss

Cu-Band, gelocht
min.mm2 x 16 x 0.8
Cu-Band, gelocht
max.mm10 x 24 x 0.8
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)

Rahmenklemme


min.mm2 x 9 x 0.8

max.mm10 x 16 x 0.8
(2x) 8 x 15.5 x 0,8
Schraubanschluss und rückseitiger Anschluss

Cu-Band, gelocht
min.mm2 x 16 x 0.8
Cu-Band, gelocht
max.mm10 x 24 x 0.8
Cu-Schiene (Breite x Dicke)
mm
Schraubanschluss und rückseitiger Anschluss

Schraubanschluss
  M8
direkt am Schalter


min.mm16 x 5

max.mm24 x 8
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA20
Verlustleistung des Betriebsmittels, stromabhängig
PvidW5.1
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C70
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Überlastauslöser Stromeinstellung
 A16 - 20
Einstellbereich des unverzögerten Kurzschlussauslösers
 A350 - 350
Thermoschutz
  nein
Phasenausfallempfindlich
  nein
Auslösetechnik
  thermomagnetisch
Bemessungsbetriebsspannung
 V690 - 690
Bemessungsdauerstrom Iu
 A20
Bemessungsbetriebsleistung bei AC-3, 230 V
 kW5.5
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW7.5
Anschlussart Hauptstromkreis
  Schraubanschluss
Ausführung des Betätigungselements
  Kipphebel
Gerätebauart
  Einbaugerät Steckeinsatztechnik
Mit integriertem Hilfsschalter
  nein
Mit integriertem Unterspannungsauslöser
  nein
Polzahl
  3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
 kA150
Schutzart (IP)
  IP20
Höhe
 mm245
Breite
 mm105
Tiefe
 mm180
Kennlinien
Abmessungen
Ausblasraum, Mindestabstand zu anderen Teilen
Mindestabstand zu benachbarten Teilen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)

Datasheet - PDF

Title:Language:Size:Type:
EATON-113354-NZMH2-M20-SVEGerman633 KbytesEATON-113354-NZMH2-M20-SVE
