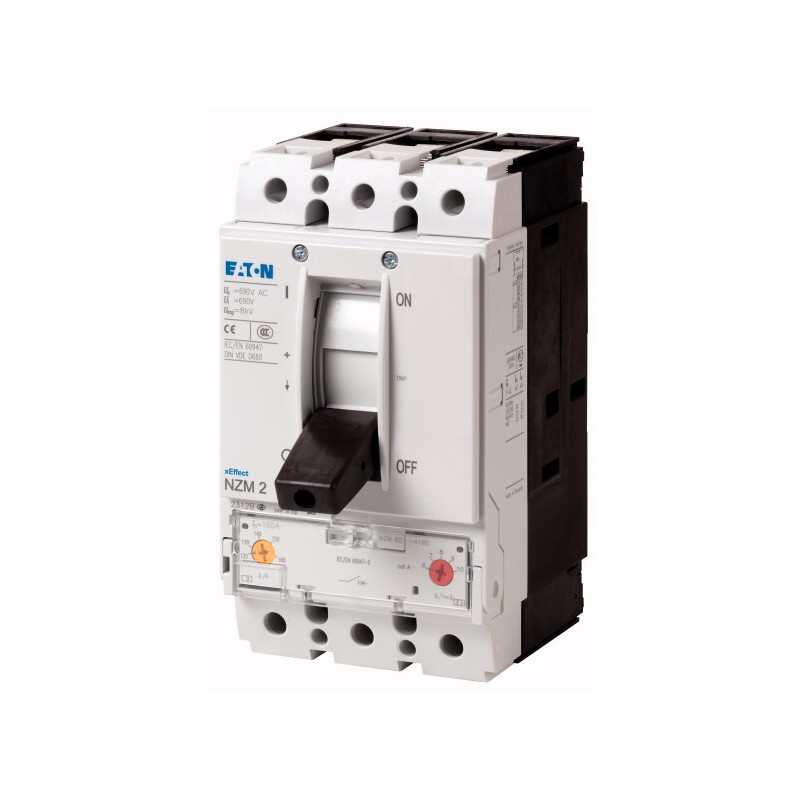

NZMB2-A200-KCU-NA 113028 EATON MOELLER Leistungsschalter, 3p, 200A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

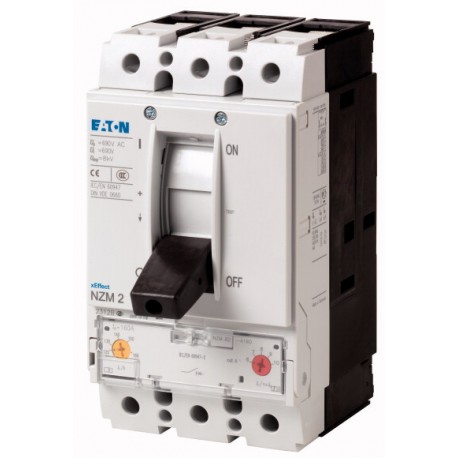

NZMB2-A200-KCU-NA 113028 EATON MOELLER Leistungsschalter, 3p, 200A

NZMB2-A200-KCU-NA

113028

EATON - MOELLER

Verfügbar

Schiff am heute

Artikel auf Anfrage, das gebe keine Rückkehr.

Leistungsschalter, 3p, 200A

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Circuit-breakers NZM - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Verlustleistung des Betriebsmittels, stromabhängig
PvidW48
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Bemessungsdauerstrom Iu
 A200
Bemessungsspannung
 V440 - 440
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
 kA25
Überlastauslöser Stromeinstellung
 A160 - 200
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
 A1200 - 2000
Einstellbereich des unverzögerten Kurzschlussauslösers
 A160 - 200
Integrierter Erdschlussschutz
  nein
Anschlussart Hauptstromkreis
  -
Gerätebauart
  Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage
  nein
Hutschienenmontage optional
  ja
Anzahl der Hilfskontakte als Öffner
  0
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Wechsler
  0
Ausgelöstmelder vorhanden
  nein
Mit Unterspannungsauslöser
  nein
Polzahl
  3
Position des Anschlusses für Hauptstromkreis
  vorne
Ausführung des Betätigungselements
  Kipphebel
Komplettgerät mit Schutzeinheit
  ja
Motorantrieb integriert
  nein
Motorantrieb optional
  ja
Schutzart (IP)
  IP20
Approbationen
Produktnom  UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL Datei Nr.  E31593
UL Category Control Nr.  DIVQ
CSA Datei Nr.  022086
CSA Klasse Nr.  1432-01
Nordamerika Zertifizierung  UL listed, CSA certified
Specially designed for North America  Yes
Geeignet für  Feeder circuits, branch circuits
Current Limiting Circuit-Breaker  Yes
Max. Voltage Rating  600Y/347 V, 480 V
Degree of Protection  IEC: IP20; UL/CSA Type: -
