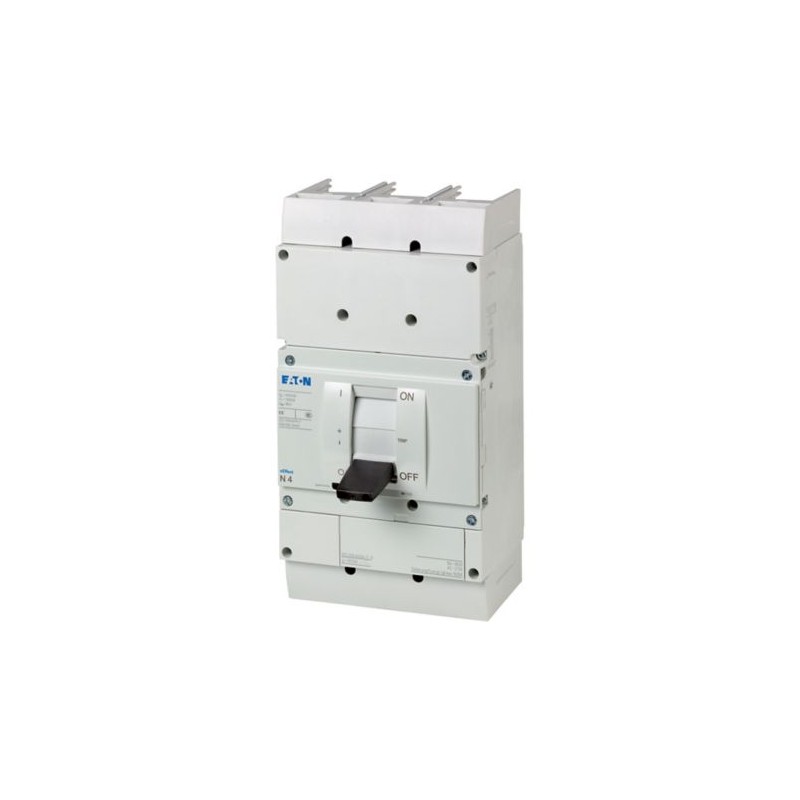

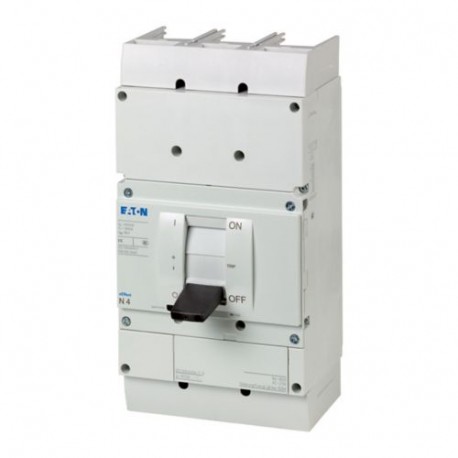

NS4-1000-NA 102690 EATON ELECTRIC Leistungsschalter, 3p, 1000A
NS4-1000-NA
102690
EATON-MOELLER
Leistungsschalter, 3p, 1000A
Molded Case Switch, 3p, 1000A
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leistungsschalter NZM
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Molded Case Switch, 3p, 1000A
Molded Case Switch, N4, Lasttrennschalter, 3-polig, Schaltvermögen SCCR 480Y/277 V 60 Hz Icu: 65 kA, Schaltvermögen SCCR 600Y/347 V 60 Hz Icu: 42 kA, Bemessungsstrom = Bemessungsdauerstrom In = Iu: 1000 A, Bemessungsstrom = Bemessungsdauerstrom In = Iu: 1000 A, Norm/Zulassung: UL/CSA, IEC, Einbautechnik: Festeinbau, Schraubanschluss, Schutzfunktion: Lasttrennschalter / Hauptschalter
Lieferprogramm
Sortiment
Lasttrennschalter
Schutzfunktion
Lasttrennschalter / Hauptschalter
Norm/Zulassung
UL/CSA, IEC
Einbautechnik
Festeinbau
Baugröße
N4
Beschreibung
IEC/EN 60947-2: Leistungsschalter ohne Überstromschutz (CBI-X) mit Trennereigenschaften und Hauptschaltereigenschaften nach IEC/EN 60204.
Polzahl
3-polig
Standardausrüstung
Schraubanschluss
Schaltstellungen
I, +, 0
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
1000 A
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
1000 A
Schaltvermögen
SCCR 480Y/277 V 60 Hz [Icu]
65 kA
SCCR 480 V 60 Hz [Icu]
65 kA
SCCR 600Y/347 V 60 Hz [Icu]
42 kA
SCCR 600 V 60 Hz [Icu]
42 kA
Kurzschlussauslöser
[Irm]
[Irm]unverzögert
[Ii= Inx …]
[Ii= Inx …]25000 A fest
Technische Daten
Lasttrennschalter
Bemessungsstoßspannungsfestigkeit [Uimp]Hauptstrombahnen
8000 V
Bemessungsstoßspannungsfestigkeit [Uimp]Hilfsstrombahnen
6000 V
Bemessungsbetriebsspannung [Ue]
690 V AC
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
1000 A
Bemessungsstrom = Bemessungsdauerstrom [In= Iu]
1000 A
Bemessungsdauerstrom [Iu]IEC/EN 60947-3 [Iu]
1200 A
Bemessungsdauerstrom [Iu]UL 489, CSA 22.2 No. 5.1 [Iu]
1200 A
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsisolationsspannung [Ui]
1000 V
Weitere Technische Daten (Blätterkatalog)
UmgebungstemperaturUmgebungstemperatur Lagerung
- 40 - + 70 °C
UmgebungstemperaturBetrieb
-25 - +70 °C
Einbaulage
| senkrecht und 90° nach allen Richtungen | |
  | mit Fehlerstromauslöser XFI: |
| - NZM1, N1, NZM2, N2: senkrecht und 90° nach allen Richtungen | |
| mit Steckvorrichtung: | |
| - NZM1, N1, NZM2, N2: senkrecht, 90° rechts/links | |
| mit Ausfahrvorrichtung: | |
| - NZM3, N3: senkrecht, 90° links | |
| - NZM4, N4: senkrecht | |
| mit Fernantrieb: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: senkrecht und 90° nach allen Richtungen | |
Energie-Einspeiserichtung
nach Bedarf
SchutzartGerät
im Bereich der Bedienteile: IP20 (Basisschutzart)
SchutzartGehäuse
mit Blendrahmen: IP40
mit Türkupplungsdrehgriff: IP66
mit Türkupplungsdrehgriff: IP66
SchutzartAnschlussklemmen
Tunnelklemme: IP10
Phasentrenner und Bandklemme: IP00
Phasentrenner und Bandklemme: IP00
Schaltvermögen (UL489, CSA 22.2 No. 5.1)
SCCR 240 V 60 Hz [Icu]
125 kA
SCCR 480Y/277 V 60 Hz [Icu]
65 kA
SCCR 480 V 60 Hz [Icu]
65 kA
SCCR 600Y/347 V 60 Hz [Icu]
42 kA
SCCR 600 V 60 Hz [Icu]
42 kA
Bemessungskurzschlusseinschaltvermögen [Icm]
240 V 50/60 Hz [Icm]
187 kA
400/415 V 50/60 Hz [Icm]
154 kA
440 V 50/60 Hz [Icm]
143 kA
525 V 50/60 Hz [Icm]
84 kA
690 V 50/60 Hz [Icm]
74 kA
Bemessungskurzschlussausschaltvermögen Icn[Icn]
Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]240 V 50/60 Hz [Icu]
85 kA
Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]400/415 V 50 Hz [Icu]
70 kA
Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]440 V 50/60 Hz [Icu]
65 kA
Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]525 V 50/60 Hz [Icu]
40 kA
Icu nach IEC/EN 60947 Schaltfolge O-t-CO [Icu]690 V 50/60 Hz [Icu]
35 kA
Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]230 V 50/60 Hz [Ics]
43 kA
Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
35 kA
Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
33 kA
Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
20 kA
Ics nach IEC/EN 60947 Schaltfolge O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
18 kA
Lebensdauer, mechanisch [Schaltspiele]
10000
max. Schalthäufigkeit
60 S/h
Lebensdauer, elektrisch
400 V 50/60 Hz [Schaltspiele]
3000
415 V 50/60 Hz [Schaltspiele]
2000
690 V 50/60 Hz [Schaltspiele]
2000
400 V 50/60 Hz [Schaltspiele]
2000
415 V 50/60 Hz [Schaltspiele]
2000
690 V 50/60 Hz [Schaltspiele]
1000
< 25 ≦ 415 V; < 35 > 415 V ms
Anschlussquerschnitte IEC
Standardausrüstung
Schraubanschluss
Optionale Zusatzausrüstung
Tunnelklemmen
Rückseitiger Anschluss
Bandanschluss
Rückseitiger Anschluss
Bandanschluss
Cu-Leitungen, Cu-KabelTunnelklemmemehrdrähtig4-Loch
4 x (50 - 240) mm2
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger Anschlussdirekt am Schaltermehrdrähtig
1 x (120 - 185)
4 x (50 - 185) mm2
4 x (50 - 185) mm2
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussModulplatte1-Loch [min.]
1 x (120 - 300) mm2
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussModulplatte1-Loch [max.]
2 x (95 - 300) mm2
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussModulplatte2-Loch [min.]
2 x (95 - 185) mm2
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussModulplatte2-Loch [max.]
4 x (35 - 185) mm2
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung
4 x 300
6 x (95 - 240) mm2
6 x (95 - 240) mm2
Al-Leitungen, Al-KabelTunnelklemmemehrdrähtig4-Loch
4 x (50 - 240) mm2
Al-Leitungen, Al-KabelSchraubanschluss und rückseitiger AnschlussModulplatte1-Loch [min.]
1 x (185 - 240) mm2
Al-Leitungen, Al-KabelSchraubanschluss und rückseitiger AnschlussModulplatte1-Loch [max.]
2 x (70 - 185) mm2
Al-Leitungen, Al-KabelSchraubanschluss und rückseitiger AnschlussModulplatte2-Loch
4 x 50 mm2
Al-Leitungen, Al-KabelSchraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung
2 x 240
6 x (70 - 240) mm2
6 x (70 - 240) mm2
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Flachbandklemme einfach [min.]
6 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Flachbandklemme einfach [max.]
(2 x) 10 x 32 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Modulplatte1-Loch
(2 x) 10 x 50 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [min.]
(2 x) 10 x 50 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [max.]
(2 x) 10 x 50 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterung
(2 x) 10 x 80 x 1.0 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussSchraubanschluss
M10
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [min.]
25 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [max.]
2 x (50 x 10) mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussModulplatte1-Loch [min.]
25 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussModulplatte1-Loch [max.]
2 x (50 x 10) mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussModulplatte2-Loch
2 x (50 x 10) mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung [min.]
60 x 10 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung [max.]
2 x (80 x 10) mm
Anschlussquerschnitte NA
Cu-Leitungen, Cu-KabelTunnelklemmemehrdrähtig4-Loch
4 x (0 - 500) AWG/kcmil
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussModulplatte1-Loch [min.]
1 x (250 - 600) AWG/kcmil
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussModulplatte1-Loch [max.]
2 x (3/0 - 600) AWG/kcmil
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussModulplatte2-Loch [min.]
2 x (3/0 - 350) AWG/kcmil
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussModulplatte2-Loch [max.]
4 x (2 - 350) AWG/kcmil
Cu-Leitungen, Cu-KabelSchraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung
4 x 600
6 x (3/0 - 500) AWG/kcmil
6 x (3/0 - 500) AWG/kcmil
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Flachbandklemme einfach [min.]
6 x 16 x 0.8 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Flachbandklemme einfach [max.]
(2 x) 10 x 32 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Modulplatte1-Loch
(2 x) 10 x 50 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [min.]
(2 x) 10 x 50 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussCu-Band, gelocht [max.]
(2 x) 10 x 50 x 1.0 mm
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterung
(2 x) 10 x 80 x 1.0 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussSchraubanschluss
M10
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [min.]
25 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger Anschlussdirekt am Schalter [max.]
2 x (50 x 10) mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussModulplatte1-Loch [min.]
25 x 5 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussModulplatte1-Loch [max.]
2 x (50 x 10) mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussModulplatte2-Loch
2 x (50 x 10) mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung [min.]
60 x 10 mm
Cu-Schiene (Breite x Dicke) [mm]Schraubanschluss und rückseitiger AnschlussAnschlussverbreiterungAnschlussverbreiterung [max.]
2 x (80 x 10) mm
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
1000 A
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
111 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (EC000228)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (ecl@ss13-27-37-04-09 [AJZ716018])
Bemessungsdauerstrom Iu
1000 A
Bemessungsspannung
690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
35 kA
Überlastauslöser Stromeinstellung
0 - 0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
0 - 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers
25000 - 25000 A
Verlustleistung
W
Gerätebauart
Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz
nein
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Hutschienenmontage
nein
Hutschienenmontage optional
ja
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Mit Ausgelöstmelder
nein
Mit integriertem Unterspannungsauslöser
nein
Polzahl
3
Position des Anschlusses für Hauptstromkreis
vorne
Ausführung des Betätigungselements
Kipphebel
Komplettgerät mit Schutzeinheit
ja
Motorantrieb integriert
nein
Motorantrieb optional
ja
Schutzart (IP)
IP20
Approbationen
Product Standards
UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.
E148671
UL Category Control No.
WJAZ
CSA File No.
022086
CSA Class No.
4652-06
North America Certification
UL listed, CSA certified
Specially designed for North America
Yes
Suitable for
Feeder circuits, branch circuits
Current Limiting Circuit-Breaker
No
Max. Voltage Rating
600 V
Degree of Protection
IEC: IP20; UL/CSA Type: -
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| NS4-1000-NA 102690 DE_102690.pdf | 280 Kbytes |
 |
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
