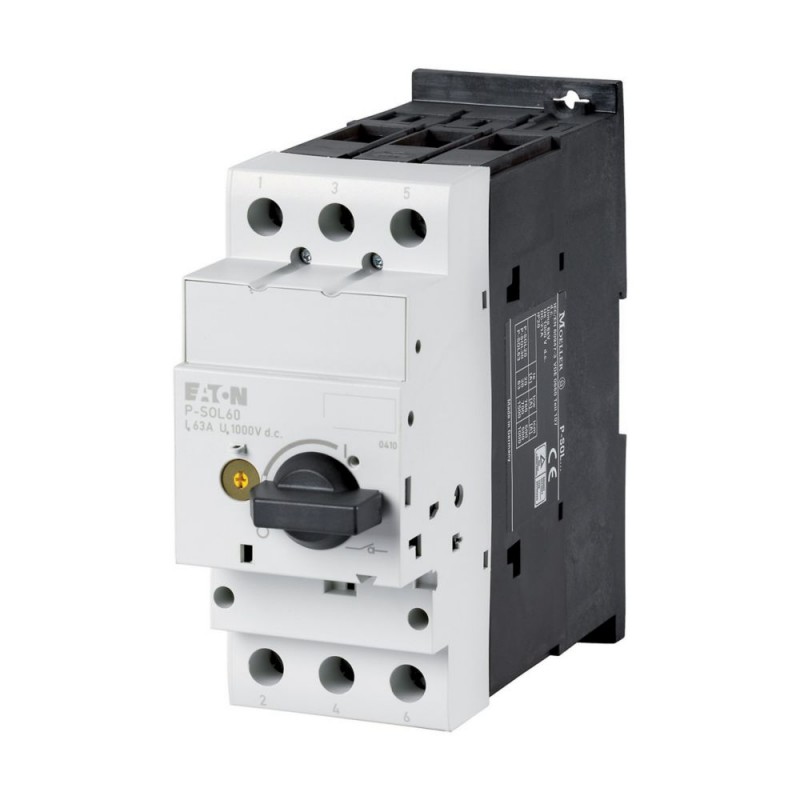

P-SOL60 120936 EATON MOELLER Lasttrennschalter, DC, 60 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

P-SOL60 120936 EATON MOELLER Lasttrennschalter, DC, 60 A

P-SOL60

120936

EATON - MOELLER

Verfügbar

Schiff am heute

Lasttrennschalter, DC, 60 A

Mehr Infos


Motorschutz Motorschutzschalter  Motorschutzrelais

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

Protection of photovoltaic systems - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$153.46
2+$149.59
3+$147.67
4+$146.44
5+$146.10
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Schaltgeräte für Photovoltaik
Untersortiment
  DC-Lasttrennschalter
Bemessungsbetriebsspannung
UeV1000
Schutzklasse
  2
Leiteranzahl
  2-polig
max. Bemessungsbetriebsstrom
IeA63
Bauform
  offen
Technische Daten
Bemessungsbetriebsstrom 240 V
IeA63
Pole
  2-polig
Bemessungsbetriebsspannung
UeV1000
Trennereigenschaften
  ja
Normen und Bestimmungen
  IEC/EN 60 947-3
UL-508, TÜV-Zertifikat
Lebensdauer, mechanisch
Schaltspiele 30000
elektrisch
 Schaltspiele30000
max. Schalthäufigkeit
 S/h120
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
offen
 °C-25 - +60
Einbaulage
  beliebig
Abmessungen
Breite
 mm55
Höhe
 mm140
Tiefe
 mm160

Hutschiene
  35 mm
Schraubbefestigung
  2 x M4 x 18

30 x 130
Gewicht
 kg1.25
Anschlussquerschnitte
feindrähtig mit Aderendhülse
 mm21 x (1 - 35)
2 x (1 - 35)
ein- oder mehrdrähtig
 AWG14 - 2
Bemessungskurzzeitstromfestigkeit (t=1s)
IcwkA0.72
bis 440 V 50/60 Hz
IcmkA0.6
Innenwiderstand
 mΩ3
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA63
Verlustleistung pro Pol, stromabhängig
PvidW0
Verlustleistung des Betriebsmittels, stromabhängig
PvidW11.9
Verlustleistung statisch, stromunabhängig
PvsW0
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C60
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Ausführung als Hauptschalter
  nein
Ausführung als Wartungs-/Reparaturschalter
  nein
Ausführung als Sicherheitsschalter
  nein
Ausführung als NOT-AUS-Einrichtung
  nein
Ausführung als Wendeschalter
  nein
Max. Bemessungsbetriebsspannung Ue bei AC
 V0
Bemessungsbetriebsspannung
 V1000 - 1000
Bemessungsdauerstrom Iu
 A63
Bemessungsdauerstrom bei AC-21, 400 V
 A0
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW0
Bemessungskurzzeitstromfestigkeit Icw
 kA0.72
Bemessungsbetriebsleistung bei AC-23, 400 V
 kW0
Schaltleistung bei 400 V
 kW63
Bedingter Bemessungskurzschlussstrom Iq
 kA0
Polzahl
  2
Anzahl der Hilfskontakte als Öffner
  0
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Wechsler
  0
Motorantrieb optional
  nein
Motorantrieb integriert
  nein
Spannungsauslöser optional
  ja
Gerätebauart
  Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
  ja
Geeignet für Frontbefestigung 4-Loch
  nein
Geeignet für Frontbefestigung Zentral
  nein
Geeignet für Verteilereinbau
  ja
Geeignet für Zwischenbau
  nein
Farbe des Betätigungselements
  schwarz
Ausführung des Betätigungselements
  Drehknopf
Verriegelbar
  nein
Anschlussart Hauptstromkreis
  Rahmenklemme
Schutzart (IP), frontseitig
  IP20
Approbationen
Nordamerika Zertifizierung  Request filed for UL and CSA
Specially designed for North America  No
Abmessungen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)

Datasheet - PDF

Title:Language:Size:Type:
pdf-P-SOL60 Lasttrennschalter, DC, 60 A - EATON - P-SOL60 - 120936German184 Kbytespdf-P-SOL60 Lasttrennschalter, DC, 60 A - EATON - P-SOL60 - 120936
