Vergrößern

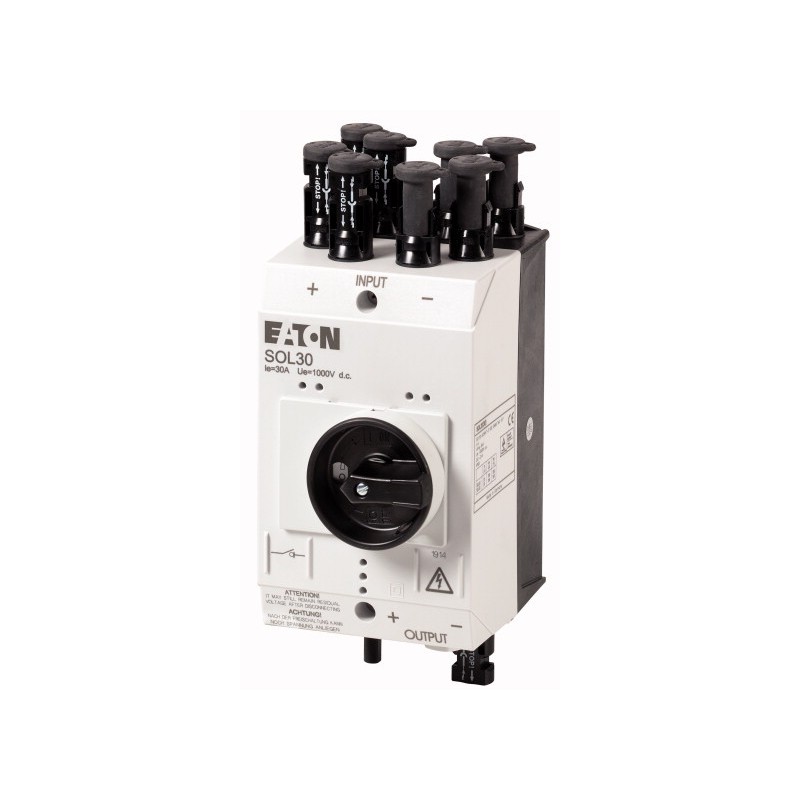

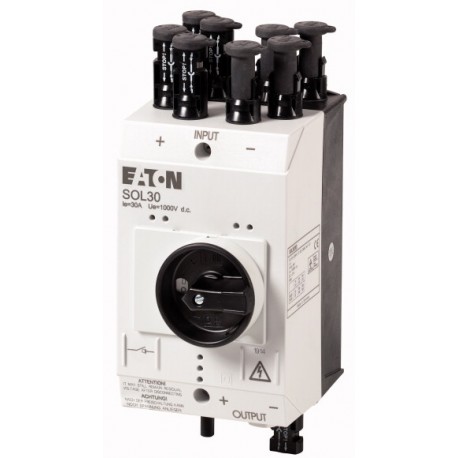

SOL30/4MC4 120923 EATON ELECTRIC Lasttrennschalter, DC, 30 A, 4 Stränge MC4
SOL30/4MC4
120923
SOL30-4MC4
EATON-MOELLER
Lasttrennschalter, DC, 30 A, 4 Stränge MC4
Solar Schalter
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Lasttrennschalter, DC, 25 A, 4 Stränge MC4
Lasttrennschalter, Abschließbarkeit: in AUS-Stellung: ja, Schutzart: IP65, Normen und Bestimmungen: IEC/EN 60947-3, TÜV-Zertifikat
Lieferprogramm
Sortiment
Schaltgeräte für Photovoltaik
Untersortiment
DC-Lasttrennschalter
Bemessungsbetriebsspannung [Ue]
1000 V
Schutzart
IP65
Schutzklasse
2
Leiteranzahl
2-polig
Eingänge
Eingänge Anzahl der Stränge
4
Eingänge Anschlussart
MC4
Ausgänge
Ausgänge Anzahl der Stränge
1
Ausgänge Anschlussart
MC4
Bemessungsbetriebsstrom bei DC-21A [Ie]
30 A
Bemessungsbetriebsstrom bei DC-PV1 [Ie]
30 A
Bemessungsbetriebsstrom bei DC-PV2 [Ie]
10 A
Bauform
gekapselt
Technische Daten
Bemessungsbetriebsstrom Iebei DC-21A [Ie]
30 A
Bemessungsbetriebsstrom bei DC-PV1 [Ie]
30 A
Bemessungsbetriebsstrom bei DC-PV2 [Ie]
10 A
Anzahl der Pole
2-polig
Bemessungsbetriebsspannung [Ue]
1000 V
Trennereigenschaften
ja
Normen und Bestimmungen
IEC/EN 60947-3
Lebensdauer, mechanisch [Schaltspiele]
100000
elektrisch
1500 Schaltspiele
max. Schalthäufigkeit
120 S/h
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
-25 - +60
Einbaulage
Nach Bedarf
Schutzart
IP65
Abmessungen
Breite
100 mm
Höhe
215 mm
Tiefe
120 mm
Gewicht
0.42 kg
Abschließbarkeit
in AUS-Stellung: ja
Bemessungskurzzeitstromfestigkeit (t=1s) [Icw]
0.36 kA
bis 440 V 50/60 Hz [Icm]
0.32 kA
Innenwiderstand
7 mΩ
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Lasttrennschalter (EC000216)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Lasttrennschalter ([email protected] [AKF060013])
Ausführung als Hauptschalter
nein
Ausführung als Wartungs-/Reparaturschalter
nein
Ausführung als Sicherheitsschalter
nein
Ausführung als NOT-AUS-Einrichtung
nein
Ausführung als Wendeschalter
nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
0 V
Bemessungsbetriebsspannung
1000 - 1000 V
Bemessungsdauerstrom Iu
30 A
Bemessungsdauerstrom bei AC-23, 400 V
0 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Bemessungskurzzeitstromfestigkeit Icw
0.36 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
0 kW
Schaltleistung bei 400 V
30 kW
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Polzahl
2
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
nein
Motorantrieb integriert
nein
Spannungsauslöser optional
ja
Gerätebauart
Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung
ja
Geeignet für Frontbefestigung 4-Loch
nein
Geeignet für Frontbefestigung Zentral
nein
Geeignet für Verteilereinbau
nein
Geeignet für Zwischenbau
nein
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
Knebel
Verriegelbar
nein
Anschlussart Hauptstromkreis
sonstige
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA)
sonstige
Approbationen
Specially designed for North America
No
Abmessungen
Datasheet - PDF
