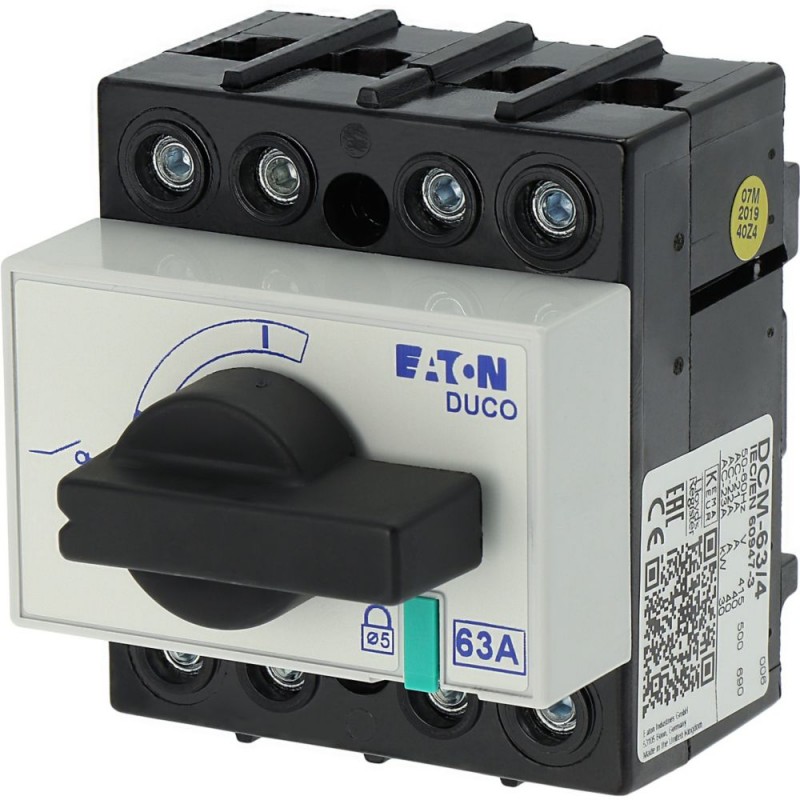

DCM-63/4 1314006 EATON ELECTRIC Lasttrennschalter, 4-polig, 63 A, mit schwarzem Drehgriff und Antriebsachse,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DCM-63/4 1314006 EATON ELECTRIC Lasttrennschalter, 4-polig, 63 A, mit schwarzem Drehgriff und Antriebsachse,..

DCM-63/4

1314006

EATON-MOELLER

Lasttrennschalter, 4-polig, 63 A, mit schwarzem Drehgriff und Antriebsachse, Aufbau, Vertikalanschluss

Lasttrennschalter, DCM, 63 A, 4-polig, mit schwarzem Drehgriff und Antriebsachse, Vertikalanschluss

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

DUMECO Lasttrennschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $116.77
Stückpreis: $116.77

Menge Preis
1+$116.77
2+$99.89
3+$93.02
4+$92.83
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Lasttrennschalter, DCM, 63 A, 4-polig, mit schwarzem Drehgriff und Antriebsachse, Vertikalanschluss
Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DCM, mit schwarzem Drehgriff und Antriebsachse, 4-polig, Hinweis: 1 Bügelschloss, 5 mm, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP20, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Anschlusstechnik: Vertikalanschluss, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Lieferprogramm

Sortiment
Lasttrennschalter
Hauptschalter
Wartungsschalter
Typkenner
DCM
mit schwarzem Drehgriff und Antriebsachse
Polzahl
4-polig
Hilfsstrombahnen
0 Schließer
0 Öffner
Hinweis
1 Bügelschloss, ∅ 5 mm
Abschließbarkeit
abschließbar in 0-Stellung
Schutzart
IP20
Bauform
Aufbau
Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]
400 V [P]
30 kW
Bemessungsdauerstrom [Iu]
63 A
Hinweis zum Bemessungsdauerstrom Iu
Der Bemessungsdauerstrom Iuist bei max. Querschnitt angegeben.
Anschlusstechnik
Vertikalanschluss

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660, IEC/EN 60204
Lasttrennschalter nach IEC/EN 60947-3
Zertifizierungen
CE, RoHs, KEMA, EAC, Lloyds
UmgebungstemperaturBetrieb [ϑ]
-25 - +55 °C
UmgebungstemperaturLagerung [ϑ]
-30 - +80 °C
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsstoßspannungsfestigkeit [Uimp]
6 kV
Bemessungsisolationsspannung [Ui]
690 V
Einbaulage
Nach Bedarf
Strombahnen
Mechanische GrößenPolzahl
4-polig
Mechanische GrößenHilfsstrombahnen
0 Schließer
Mechanische GrößenHilfsstrombahnen
0 Öffner
elektrische KenngrößenBemessungsbetriebsspannung [Ue]
415 V AC
elektrische KenngrößenBemessungsdauerstrom [Iu]
63 A
elektrische KenngrößenHinweis zum Bemessungsdauerstrom Iu
Der Bemessungsdauerstrom Iuist bei max. Querschnitt angegeben.
KurzschlussfestigkeitSchmelzsicherung
50
KurzschlussfestigkeitBedingter Kurzschlussstrom [Iq]
50 kA
KurzschlussfestigkeitAbschaltstrom
7 kA
Kurzschlussfestigkeitmax. Durchlassenergie
12 kA²s
Bemessungskurzzeitstromfestigkeit (1-s-Strom) [Icw]
1500 Aeff
Hinweis zur Bemessungskurzzeitstromfestigkeit Icw
1-Sekunden-Strom
Bemessungskurzschlusseinschaltvermögen [Icm]
1.4 kAeff
Verlustleistung pro Pol, stromabhängig [Pvid]
1.3 W
Schaltvermögen
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3400/415 V
504 A
Sichere Trennung nach EN 61140Stromwärmeverlust pro Strombahn bei Ie
3.9 W
Lebensdauer, mechanisch [Schaltspiele]
10000
WechselspannungAC-21ABemessungsbetriebsstrom Lastschalter400 V 415 V [Ie]
63 A
WechselspannungAC-22ABemessungsbetriebsstrom Lastschalter400 V 415 V [Ie]
63 A
WechselspannungAC-23ABemessungsbetriebsstrom Lastschalter400 V 415 V [Ie]
63 A
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
30 kW
Anschlussquerschnitte
eindrähtig
2,5 - 16 mm2
feindrähtig mit Aderendhülse nach DIN 46228feindrähtig
1,5 - 25 mm2
Abisolierlänge
14 mm
Anzugsdrehmoment Anschlussschraube
2 Nm
Sicherheitstechnische Kenngrößen
Hinweise
B10dWerte nach EN ISO 13849-1, Tabelle C1

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
63 A
Verlustleistung pro Pol, stromabhängig [Pvid]
1.3 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Lasttrennschalter (EC000216)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Lasttrennschalter (ecl@ss13-27-37-14-03 [AKF060018])
Ausführung als Hauptschalter
ja
Ausführung als Wartungs-/Reparaturschalter
ja
Ausführung als Sicherheitsschalter
nein
Ausführung als NOT-AUS-Einrichtung
nein
Ausführung als Wendeschalter
nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
415 V
Bemessungsbetriebsspannung
415 - 415 V
Bemessungsdauerstrom Iu
63 A
Bemessungsdauerstrom bei AC-23, 400 V
63 A
Bemessungsdauerstrom bei AC-21, 400 V
63 A
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Bemessungskurzzeitstromfestigkeit Icw
1.5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
63 kW
Schaltleistung bei 400 V
0 kW
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Polzahl
4
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
nein
Motorantrieb integriert
nein
Spannungsauslöser optional
nein
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
ja
Geeignet für Frontbefestigung 4-Loch
nein
Geeignet für Frontbefestigung Zentral
nein
Geeignet für Verteilereinbau
ja
Geeignet für Zwischenbau
nein
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
kurzer Drehgriff
Verriegelbar
nein
Anschlussart Hauptstromkreis
Schraubanschluss
Mit vormontierter Verkabelung
nein
Schutzart (IP), frontseitig
IP20
Schutzart (NEMA)
sonstige
Breite
84 mm
Höhe
74 mm
Tiefe
146 mm
Breite in Teilungseinheiten
4
